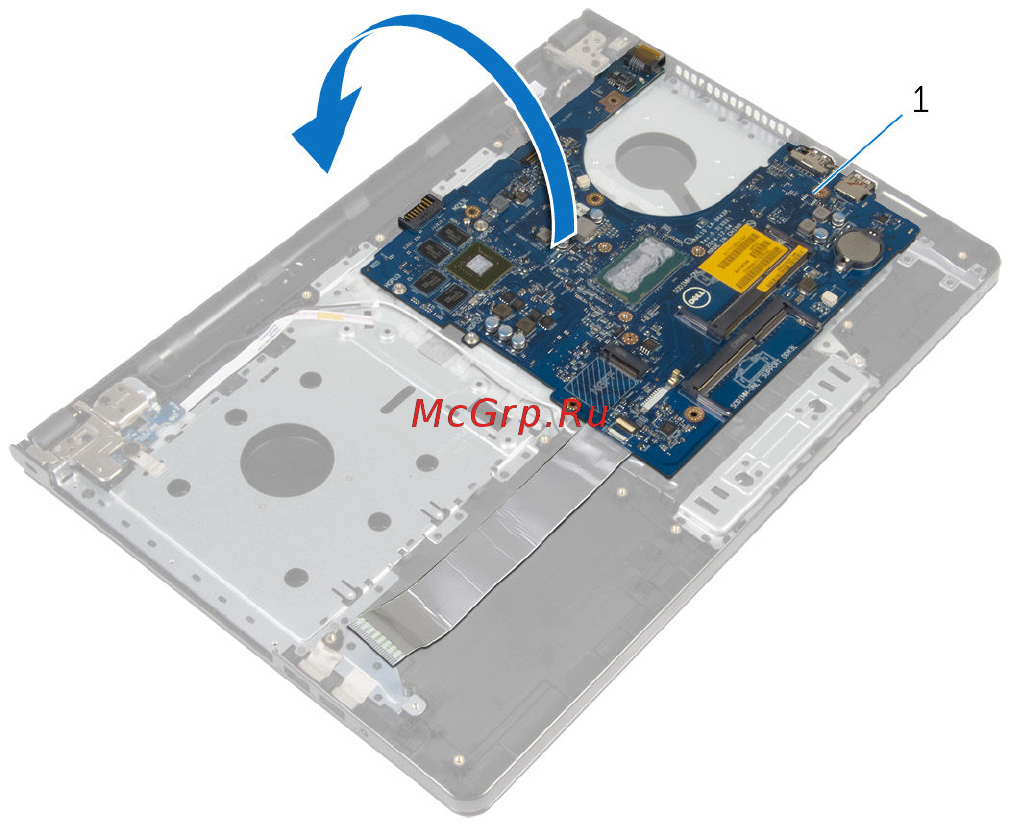

8 Переверните системную плату.
1 системная плата
9 Приподнимите защелку и отсоедините кабель платы ввода-вывода от
системной платы.
10 Отсоедините кабель разъема адаптера питания от системной платы.
71
