Dell inspiron 5559, 5559-8924 Инструкция по эксплуатации онлайн [72/105] 181353
![Dell inspiron 5559, 5559-8924 Инструкция по эксплуатации онлайн [72/105] 181353](/views2/1218108/page72/bg48.png)

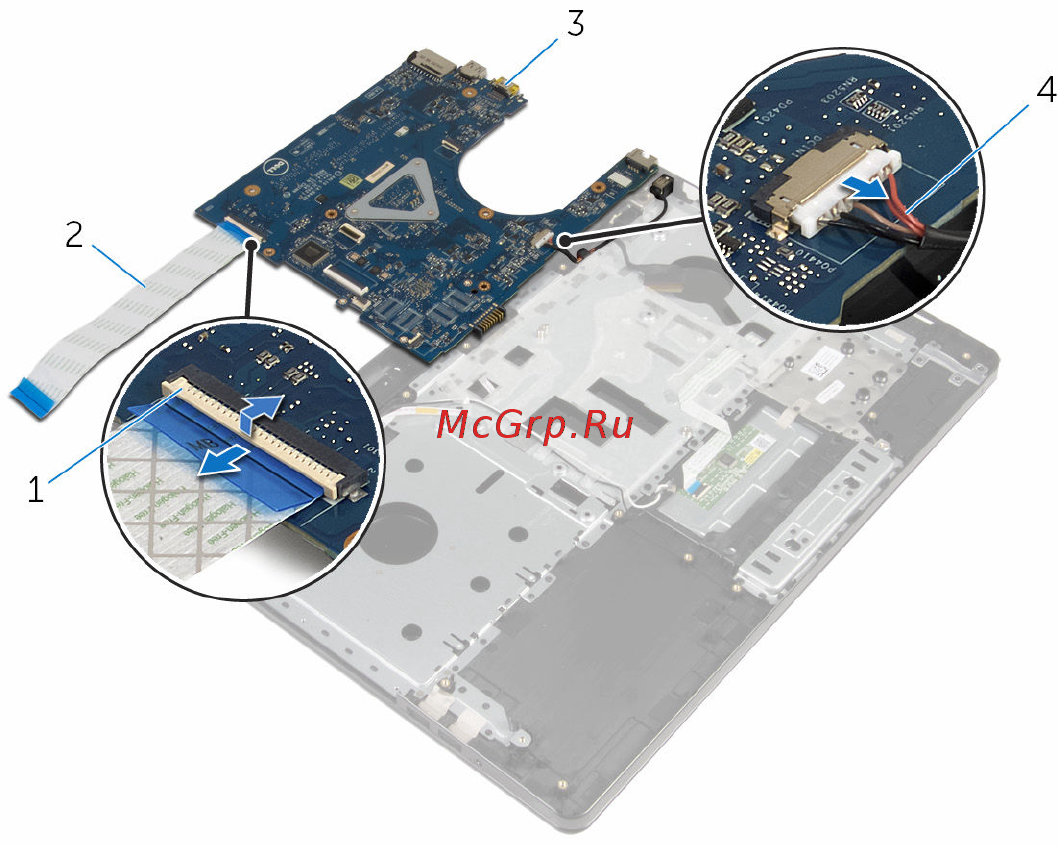

11 Поднимите системную плату из упора для рук в сборе.
1 защелка 2 кабель платы ввода-вывода
3 системная плата 4 кабель порта адаптера
питания
72
