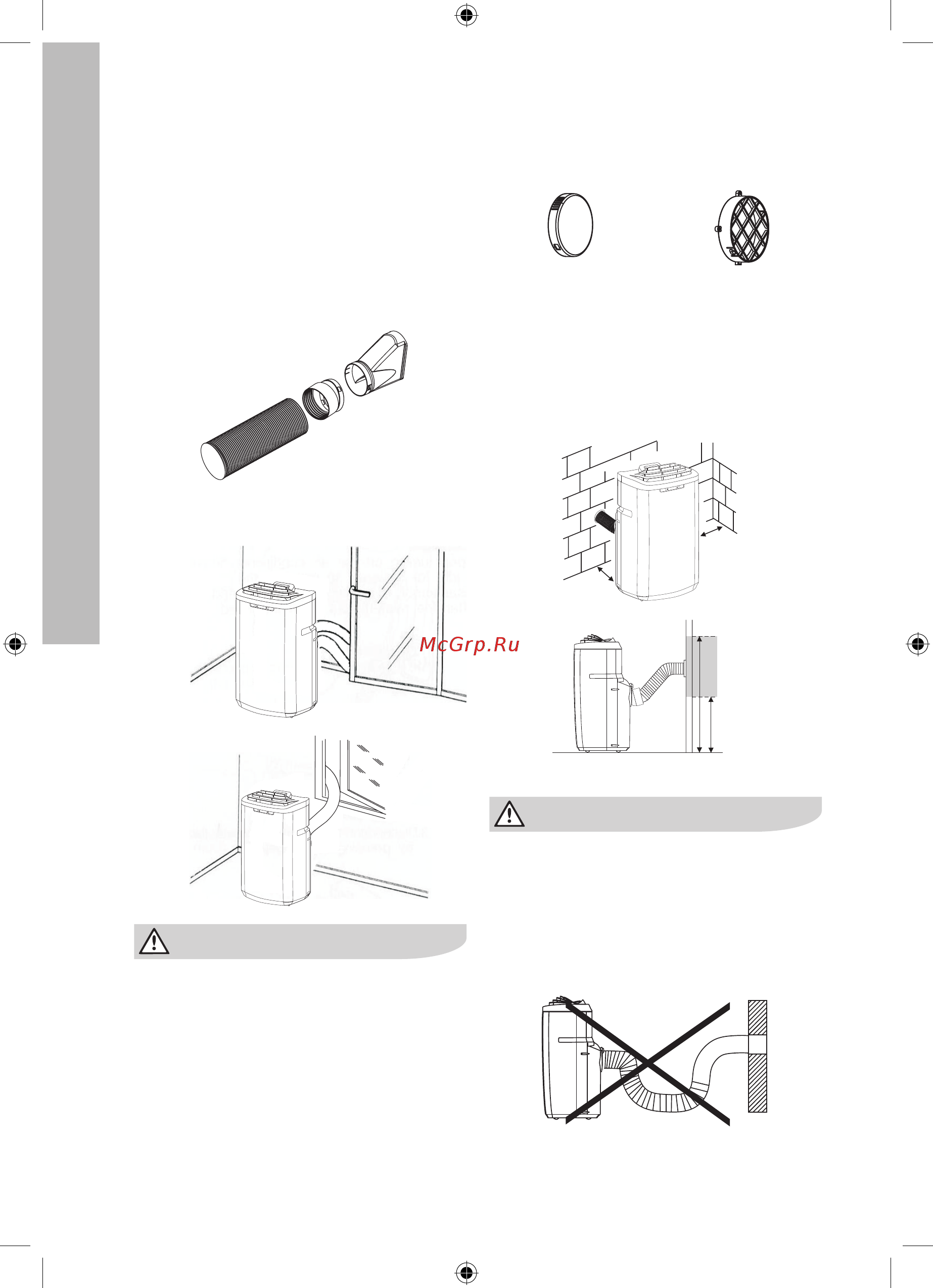

Монтаж шланга отработанного

воздуха

Временный монтаж

• Присоедините один конец шланга через

соединитель к отверстию кондиционера

для выброса воздуха. Убедитесь, что шланг

закреплен надежно.

• Соедините с помощью соединителя шланг

и сопло.

• Установите шланг как показано на рисунках

ниже.

Трассу выборосного шланга удлиннять

нельзя. Это может привести к поломке

кондиционера.

Стационарный монтаж

• Присоедините один конец шланга к отвер-

стию для выброса воздуха и закрепите.

Убедитесь, что шланг закреплен надежно.

• Используя пробки и винты, установите на

стену патрубок А. Убедитесь, что патрубок

закреплен надежно.

• Вставьте второй конец шланга в патрубок А.

• Когда кондиционер не используется, закры-

вайте отверстие в стене крышкой (В).

Шланг можно сжимать или удлинять

в пределах от 500 до 2000 мм, но в

любом случае длина шланга должна быть

минимальной.

Не допускайте образования на шланге

изгибов, препятствующих выходу

горячего воздуха, как показано на

рисунке ниже. Это может привести к

перегреву и автоматическому отключению

кондиционера.

30 см

min 100 см

min 35 см
