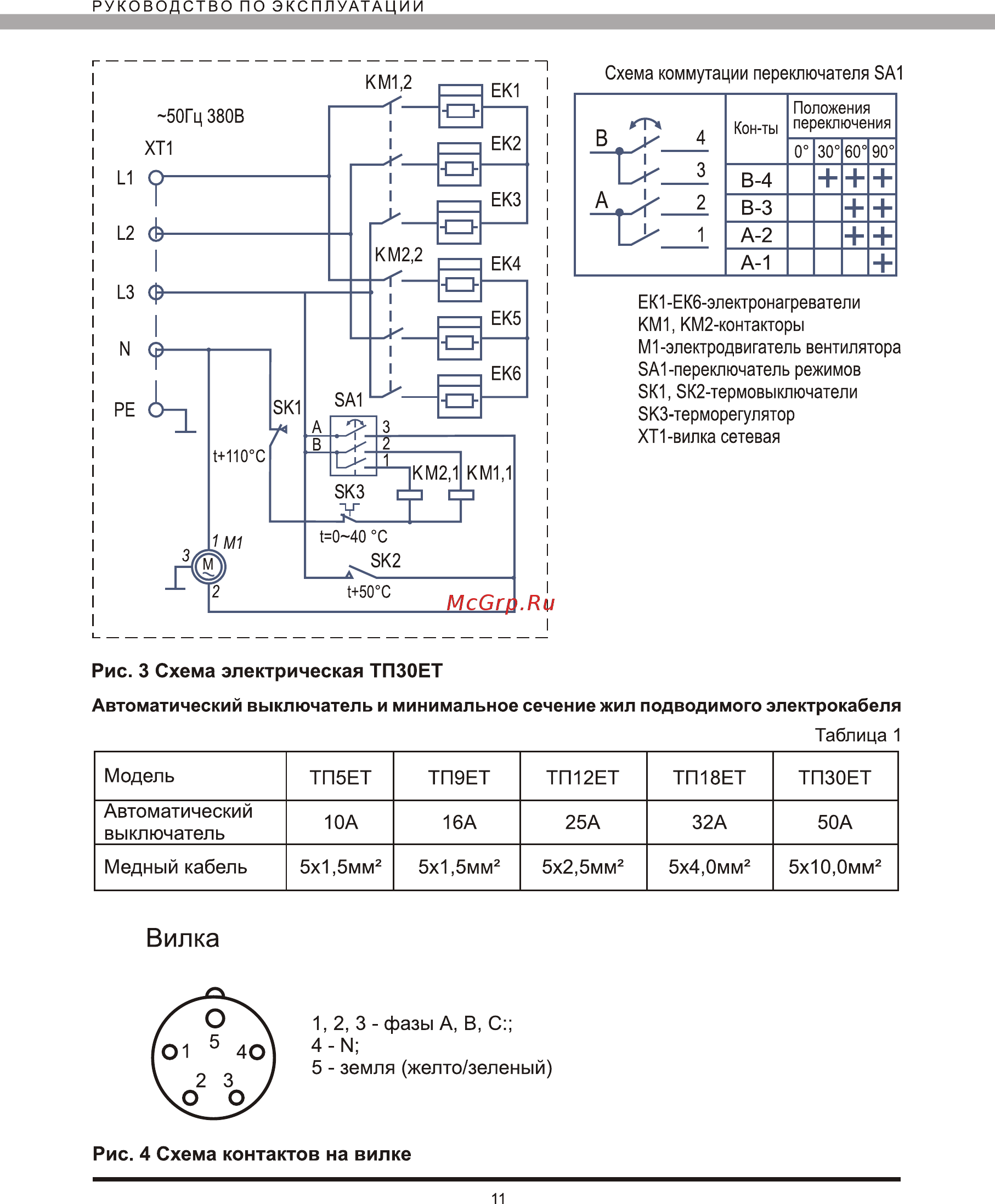

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Схема коммутации переключателя SA1 Кон ты Положения переключения Ю СО 0 30 60 90 В 4 В 3 А 2 А 1 ЕК1 ЕКб электронагреватели КМ1 КМ2 контакторы М1 электродвигатель вентилятора SA1 переключатель режимов SK1 ЗК2 термовыключатели ЭКЗ терморегулятор ХТ1 вилка сетевая Рис 3 Схема электрическая ТПЗОЕТ Автоматический выключатель и минимальное сечение жил подводимого электрокабеля Таблица 1 Модель ТП5ЕТ ТП9ЕТ ТП12ЕТ ТП18ЕТ ТПЗОЕТ Автоматический выключатель 10А 16А 25А 32А 50А Медный кабель 5x1 5мм2 5x1 5мм2 5x2 5мм2 5x4 Омм2 5x10 0мм2 Вилка 1 2 3 фазы А В С 4 N 5 земля желто зеленый Рис 4 Схема контактов на вилке 11
