Indesit IWB 5103 (CIS) [3/12] Первый цикл стирки
3
CIS

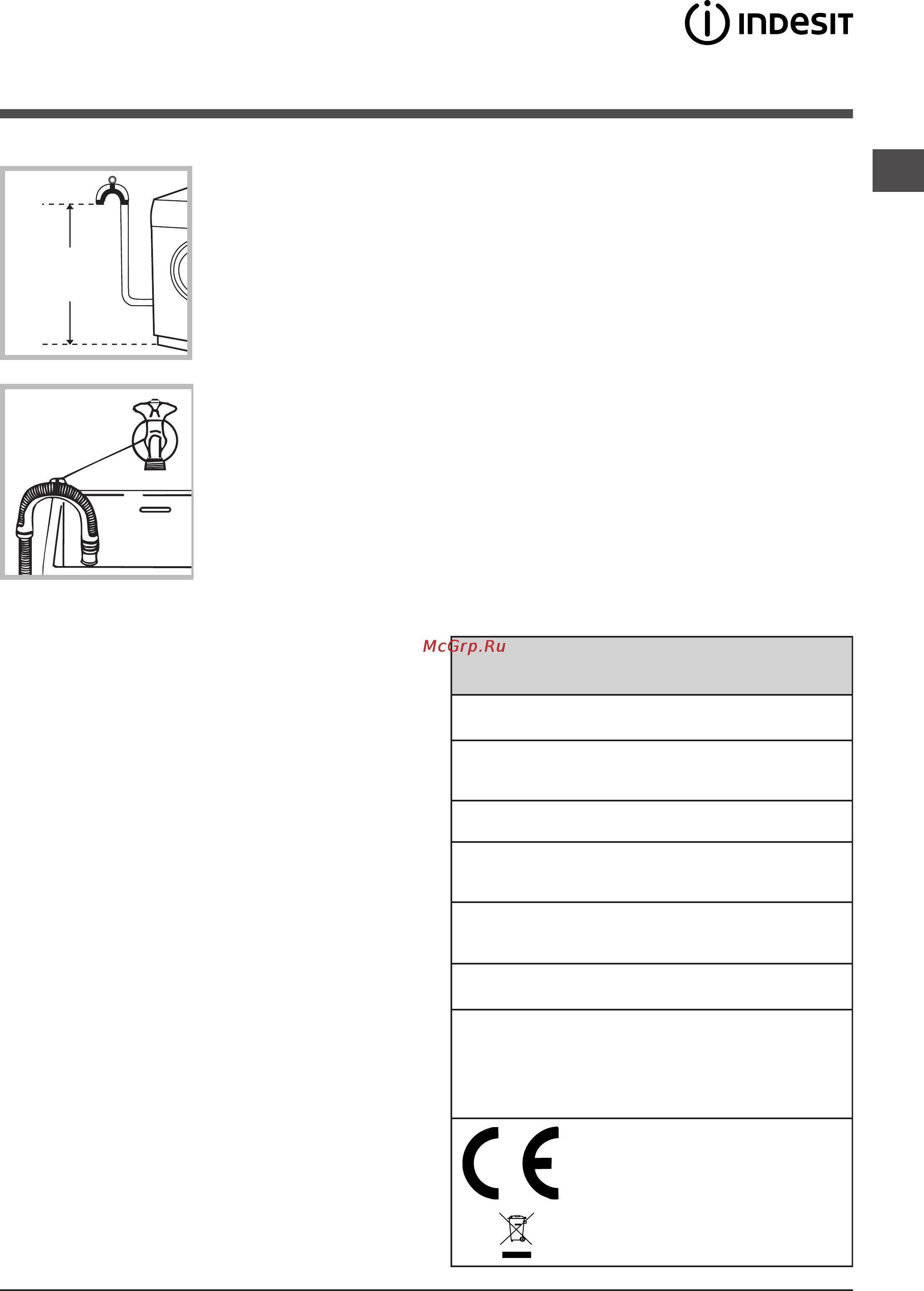

Подсоединение сливного шланга
Повесьте загнутый
конец сливного шланга
на край раковины,
ванны, или поместите
в специальный вывод
канализации. Шланг
не должен переги
баться. Верхняя точка
сливного шланга
должна находиться на
высоте 65100 см от
пола. Расположение
сливного шланга должно
обеспечивать разрыв
струи при сливе (конец
шланга не должен быть
опущен в воду).
В случае крепления
на край ванной или
раковины, шланг
вешается с помощью
направляющей (входит в
комплект поставки), которая крепится к крану (рис.).
! Не рекомендуется применение удлинителей для
сливного шланга, при необходимости допускается его
наращивание шлангом такого же диаметра и длиной
не более 150 см.
Подсоединение к электросети
Внимание! Оборудование обязательно должно
быть заземлено!
1. Машина подключается к электрической сети при помощи
двухполюсной розетки с заземляющим контактом (розетка
не поставляется с машиной). Фазный провод должен быть
подключен через автомат защиты сети, рассчитанный на
максимальный ток (ток срабатывания) 16 А, и имеющий
время срабатывания не более 0,1 с.
2. При наличии вблизи от предполагаемого места установ
ки машины розетки с заземляющим контактом, имеющей
трехпроводную подводку кабеля с медными жилами се
чением не менее 1,5 кв. мм (или алюминиевыми жилами
сечением не менее 2,5 кв. мм), доработка электросети не
производится. При отсутствии указанной розетки и про
водки следует провести их монтаж.
3. Прокладка заземления отдельным проводом не до
пускается.
4. Для доработки электрической сети рекомендуется
применять провод типа ППВ 3х1,5 380 ГОСТ 622379.
Допускается применение других марок кабеля, обеспечи
вающих пожаро и электробезопасность при эксплуатации
машины.
Перед включением машины в сеть убедитесь, что:
розетка и проводка соответствуют требованиям, изло
женным в данном разделе инструкции;
напряжение и частота тока сети соответствуют данным
машины;
розетка и вилка одного типа;
розетка заземлена в соответствии с нормами безопас
ности, описанными в данном разделе инструкции.
Если вилка не подходит к розетке, ее следует заменить на
новую, соответствующую розетке, или заменить питающий
кабель. За мена кабеля должна производиться только ква
лифицированным персоналом.
Запрещается использование переходников, двойных и
более розеток и удлинителей (они создают опасность
возгорания). Если Вы считаете их использование необ
ходимым, применяйте один единственный удлинитель,
удовлетворяющий требованиям безопасности.
Оборудование, подключенное с нарушением требований
безопасности бытовых приборов большой мощности,
изложенных в данной инструкции, является потенци-
ально опасным.
Производитель не несет ответственности за ущерб
здоровью и собственности, если он вызван несоблюде-
нием указанных норм установки.
Первый цикл стирки
По завершении установки, перед началом
эксплуатации необходимо произвести один цикл
стирки со стиральным порошком, но без белья, по
программе 90°C без предварительной стирки.
65 - 100 cm
Òåõíè÷åñêèå õàðàêòåðèñòèêè
Ìîäåëü IWB 5103
Ðàçìåðû
øèðèíà 59,5 ñì
âûñîòà 85 ñì
ãëóáèíà 52,5 ñì
Çàãðóçêà 1 - 5 êã
Ýëåêòðè÷åñêèå
ïàðàìåòðû
cìîòðèòå ïàñïîðòíóþ òàáëè÷êó ñ
òåõíè÷åñêèìè õàðàêòåðèñòèêàìè íà
ìàøèíå
Ãèäðàâëè÷åñêèå
ïàðàìåòðû
max äàâëåíèå 1 Ìïà (10 áàð)
min äàâëåíèå 0,05 Ìïà (0,5 áàð)
îáúåì áàðàáàíà 40 ë
Ñêîðîñòü îòæèìà äî 1000 îá/ìèí
Kîíòðîëüíûå
ïðîãðàììû
ñîãëàñíî
íîðìàòèâó
EN 60456
ïðîãðàììà 2; òåìïåðàòóðà 60°Ñ;
ïðè çàãðóçêå äî 5 êã.
Ìàøèíà ñîîòâåòñòâóåò ñëåäóþùèì
Äèðåêòèâàì Åâðîïåéñêîãî
Ýêîíîìè÷åñêîãî ñîîáùåñòâà:
- 89/336 /ÅÅÑ îò 03.05.89 (ýëåêòðî-
ìàãíèòíîé ñîâìåñòèìîñòè) è
ïîñëåäóþùèå ìîäèôèêàöèè
- 2002/96/CE
- 2006/95/CE (íèçêîãî íàïðÿæåíèÿ)
