6 ПОДГОТОВКА К РАБОТЕ

Содержание

Похожие устройства

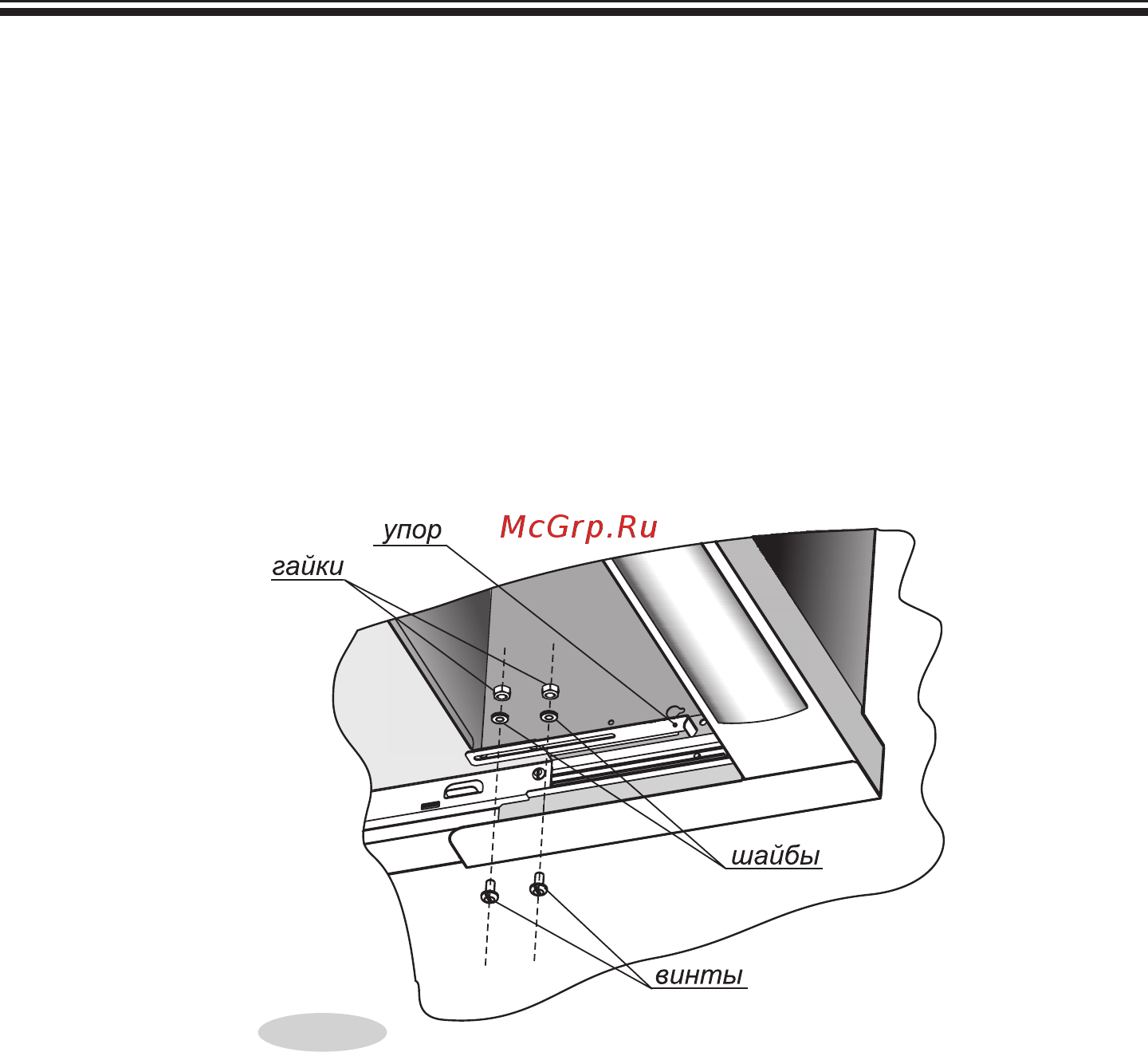

4601 00 0 000 РЭ 6 ПОДГОТОВКА К РАБОТ Е ВНИМАНИЕ МИНИМАЛЬНОЕ РАССТОЯНИЕ МЕЖДУ ПЛОСКОСТЬЮ УСТАНОВКИ посуда НА ПЛИТУ НАГРЕВАТЕЛЬНОЙ ПОВЕРХНОСТЬЮ И ВОЗДУХООЧИСТИТЕЛЕМ ДОЛЖНО БЫТЬ 75 СМ 6 1 В ыбрать расстояние между нагревательной поверхностью плгпы и воздухоочистителем 750 мм min Прибавив 43 мм см рис 1 Вы определите нижний уровень для навешивания шкафчика 6 2 Воздухоочиститель рассчитан для монтажа в шкафчик глубиной 300 мм При этом лицевая поверхность шкафчика и панель воздухоочистителя будут находиться в одной плоскости При большей глубине шкафчика до 350 мм Вы можете отрегулировать ход выдвижной панели так чтобы в закрытом состоянии она была на одном уровне с лицевой поверхностью шкафчика Для этого установите упор рис 3 и отрегулируйте его вылет рис 4 Если глубина Вашего шкафчика больше 350 мм то при его изготовлении необходимо закрыть пространство за воздухоочистителем мебельной панелью 6 3 Шкафчик для встраивания воздухоочистителя должен иметь полость с вырезом в верхней панели рис 5 6 4 Предусмотрено два варианта крепления воздухоочистителя а К стене стена должна быть ровной Приставьте к стене в месте предполагаемого размещения корпус воздухоочистителя со снятыми фильтрами По его задней стенке отметьте на стене центры четырех крепежных отверстий Просверлите по разметке 4 отверстия диаметром соответствующим размеру дюбеля на глубину не менее 50 мм Проведите через вырез в верхней панели шкафчика сетевой шнур и выводную трубу диаметр 150 мм для воздухоочистителей ВО 4601 ВО 4501 или диаметр 100 мм для воздухоочиспггелей ВО 4602 ВО 4502 Трубу подсоедшпгге к фланцу воздухоочиспггеля Зафиксируйте воздухоочиспггель б К шкафчику Вставьте воздухоочиспггель со снятыми фильтрами в полость шкафчика и изнутри разметьте 4 крепежные отверстия по верхнему своду воздухоочисппсля рис 4 6
