5 УСТРОЙСТВО ИЗДЕЛИЯ
 

       
    


  




 
  

  

  


 


  

 

 
  


     
       

       

   

       
       





Содержание

Похожие устройства

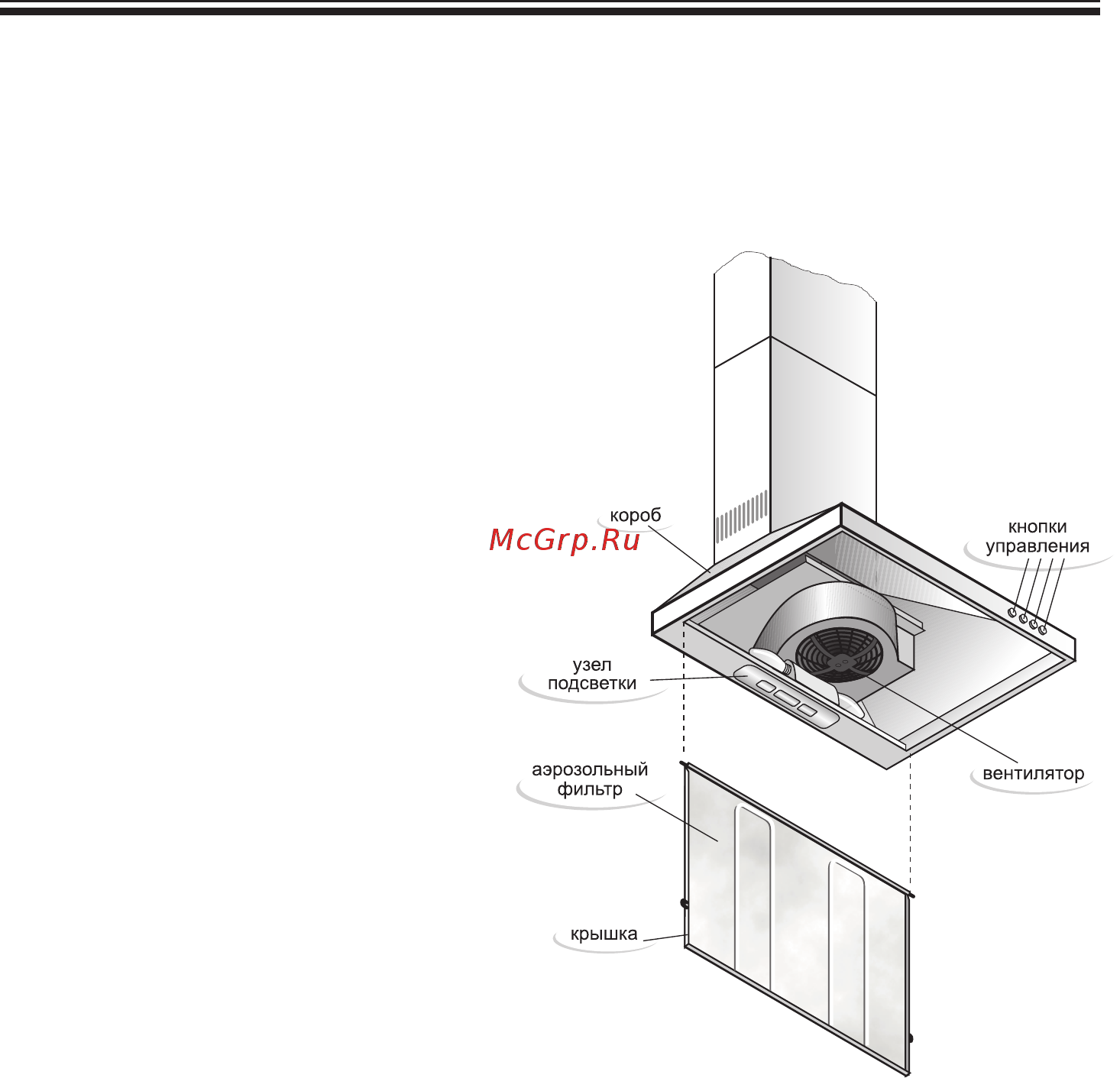

ВОК 00 0 000 РЭ 5 УСТРОЙСТВО ИЗДЕЛИЯ 5 1 5 2 5 3 Внутри короба воздухоочистителя рис 1 располагаются вентилятор и узел подсветки Снизу короб закрывается крышкой с аэрозольным фильтром или металлическим фильтром для модификаций КЗО К31 К41 К42 К43 К44 К45 К47 К48 На панели расположены кнопки управления работой воздухоочистителя В верхней полости короба воздухоочистителя рис 4 установлен фланец дня отвода очищенного воздуха Для работы воздухоочистителя в циркуляционном режиме установите заслонку для чего разведите в стороны боковые плоскости нижней декоративной трубы и поочередно вставьте проушины заслонки в пазы на задних полках рис 2 ПЕРЕД УСТАНОВКОЙ ЗА СЛОНКИ ЗАВЕДИТЕ В ПАЗ РАСПОЛОЖЕННЫЙ НА ЕЕ ВЕРХНЕЙ ПЛОСКОСТИ ЗА ЩИТНУЮ ВТУЛКУ НАХОДЯ ЩУЮСЯ НА ШНУРЕ ПИТА НИЯ Для работы в вытяжном режиме соедините фланец воздухо очистителя с фланцем решетки вентиляционного отверстия гофротрубой диаметром 100 мм Рекомендуется приобретать вентиляционную решетку с отверстиями для естественной вентиляции Аэрозоли и механические примеси воздуха отсасываемого воздухоочистителем из помещения кухни осаждаются на аэрозольном фильтре или металлическом фильтре С помощью кассетного угольного фильтра всасываемый воздух дополнительно очищается гранулами активированного угля и уменьшаются запахи от приготовления пищи рекомендуется устанавливать на воздухоочистители работающие в циркуляционном режиме Угольный фильтр не подлежит регенерации и должен заменяться примерно каждые шесть месяцев в зависимости от интенсивности эксплуатации Для установки кассетного угольного фильтра оденьте его на фиксирующие элементы в центре вентилятора и поверните по часовой стрелке до упора рис 3 Демонтаж фильтра производится в обратном порядке 5
