Gefest 5102-02 0001 [10/34] Панель управления
![Gefest 5102-02 0001 [10/34] Панель управления](/views2/1218657/page10/bga.png)
8
6101.00.0.000 РЭ

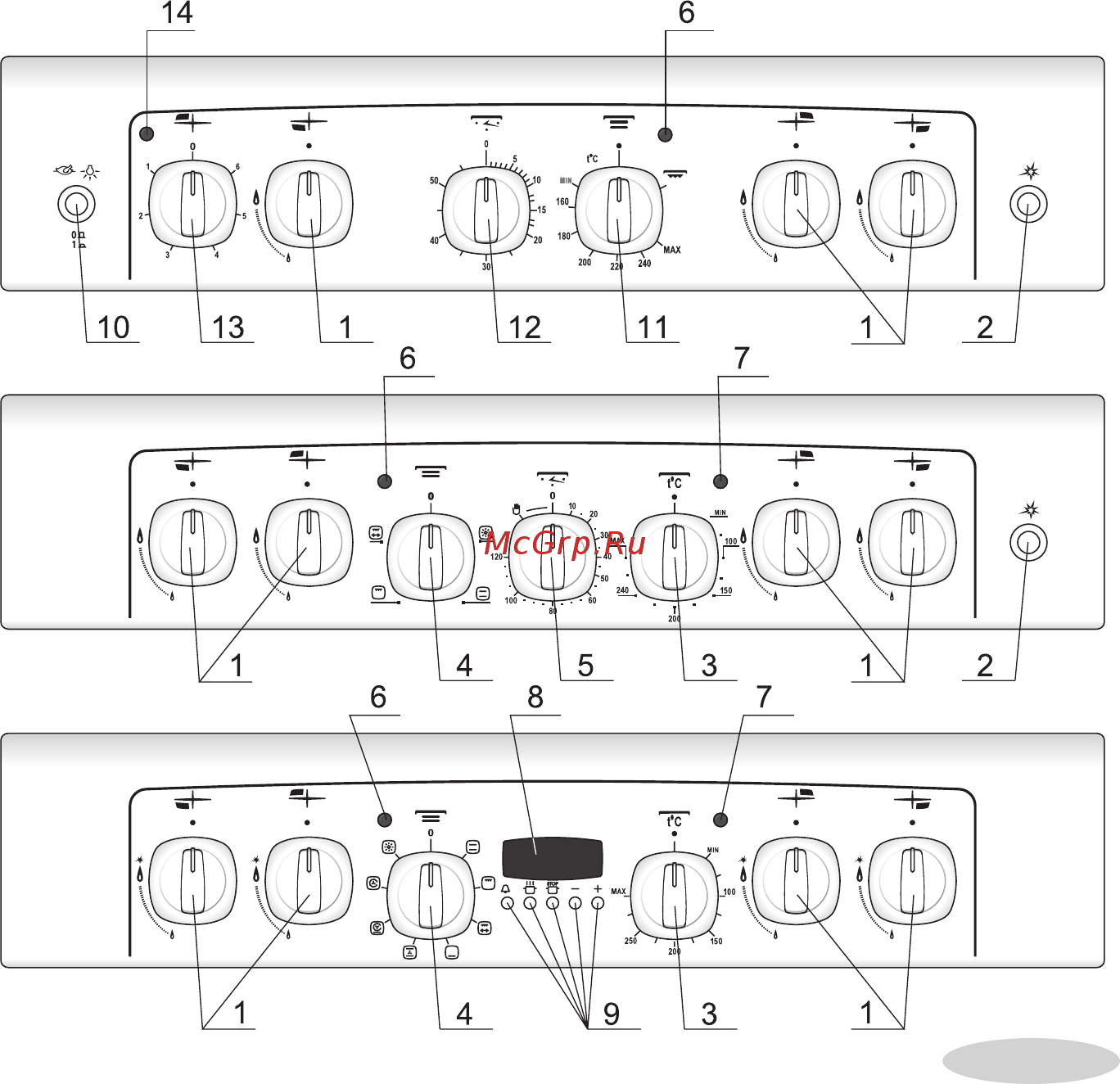

5.2 ПАНЕль УПРАВлЕНИЯ
1. Ручкиуправлениягорелкамистола.
2. Кнопкаэлектророзжига.
3. Ручкатерморегулятора.
4. Ручкарежимовработыдуховки.
5. Ручкаэлектромеханическоготаймера.
6. Сигнальнаялампочкавключенияэлектродуховки(ТЭН-грилявмоделях
6101,6111,5101,5111конфоркивмоделях6110,5110,6111,5111,6112,5112)
7. Сигнальнаялампочкавключениятерморегулятора.
8. Таблоэлектронноготаймера.
9. Кнопкиэлектронноготаймера.
10. Кнопкавключенияподсветкидуховкииприводавертела.
11. РучкаТУПагорелокдуховки(включениеТЭН-грилявмоделях6101,6111,5101,
5111)
12. Ручкамеханическоготаймера.
13. Ручкапереключателяэлектроконфорки.
14 Сигнальнаялампочкавключенияэлекторконфорки
Рис.2
