19
При соединении приборов на сцепках (рис. 1.14е) также рекомендуется
применять разностороннюю схему присоединения теплопроводов. Для сцепок
целесообразно использовать теплопроводы диаметром 1" (не менее ¾").
Радиаторы GLOBAL могут применяться в горизонтальных системах отопле-
ния с нижним подсоединением (рис. 1.14д). В этом случае, например, могут быть
использованы гарнитуры бокового подсоединения.
При установке группы радиаторов на горизонтальной проточной ветви сле-
дует учитывать, что суммарная нагрузка на ветвь не должна превышать, как пра-
вило, 5-8 кВт в зависимости от перепада давления теплоносителя в термостате и
его шумовых характеристик.
В случае размещения термо-
статов в нишах для отопительных
приборов или перекрытия их декора-
тивными экранами или занавесками
необходимо предусмотреть установку
термостатической головки с выносным

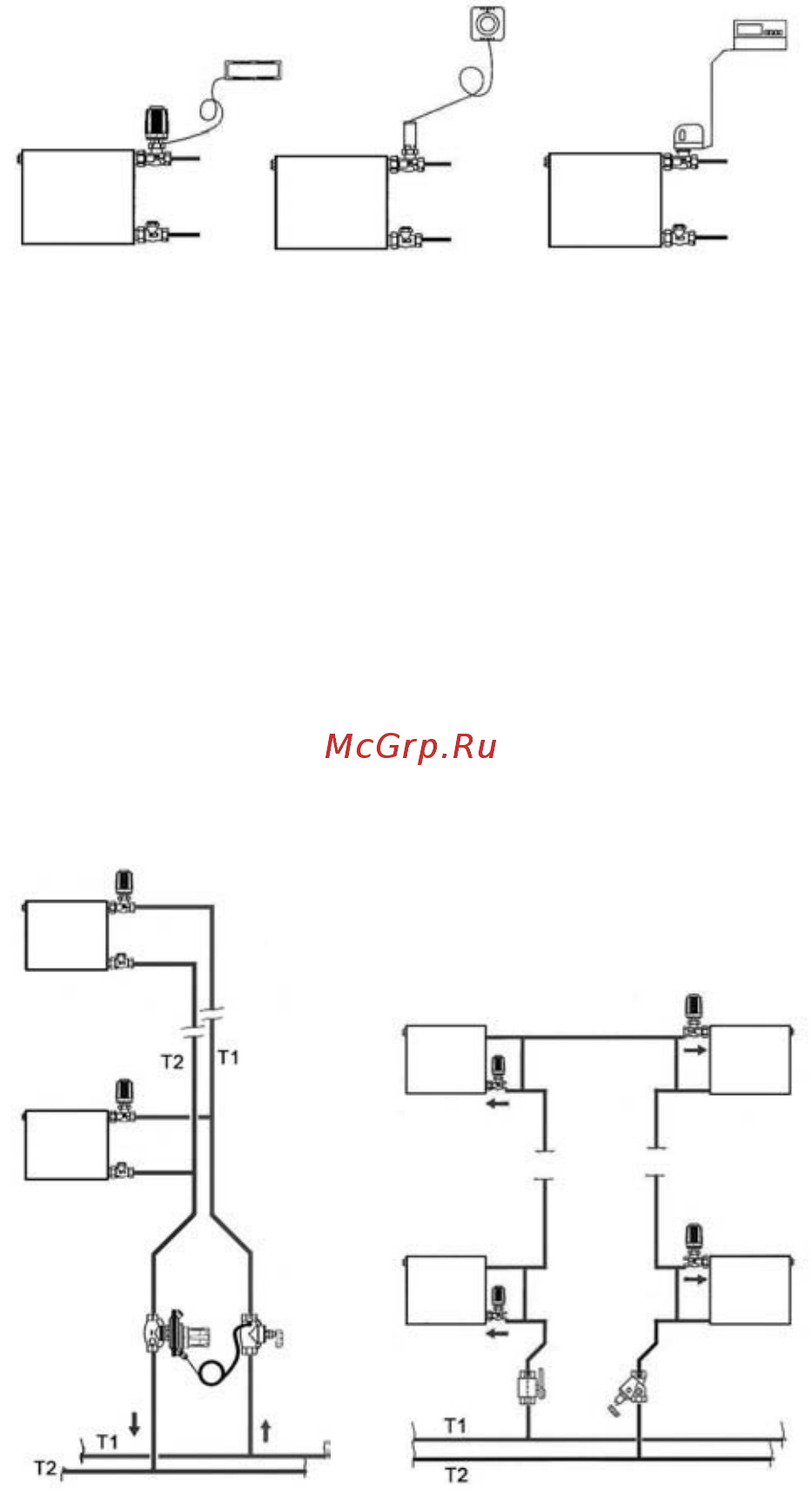

датчиком (рис.1.17). На схеме 1.17а
показана головка термостата с вынос-
ным датчиком и капиллярной трубкой, на схеме 1.17б – головка термостата с вы-
носной регулировкой и на схеме 1.17в – электронная термостатическая головка
(термопривод).
Более подробные сведения о номенклатуре термостатов и их гидравличе-
ских характеристиках приведены в разделе 2 настоящих рекомендаций.
1.24. Для нормальной работы системы отопления стояки должны быть ос-
нащены запорно-регулирующей арматурой, обеспечивающей необходимые рас-
ходы теплоносителя по стоякам в течение всего отопительного периода и спуск
воды из них при необходимости. Для этих целей могут быть использованы, на-
пример, регуляторы перепада давления (рис. 1.18 а) или расхода (рис. 1.18 б).
Обращаем внимание, что раз-
личные виды арматуры устанавли-
ваются на подводках, стояках и маги-
стралях, как правило, с учётом на-
правления движения теплоносителя,
указанного стрелкой на корпусе ар-
матуры (см. рис. 1.18б).
1.25. Если загрязнения в теп-
лоносителе превышают нормы [5], то
для нормальной работы термостатов
и регулирующей арматуры необхо-
димо оснащать систему отопления
фильтрами, в том числе и постояко-
выми, и обеспечивать их нормальную
эксплуатацию. В системах отопления
с независимой схемой подсоедине-
ния для поддержания требуемого ка-
чества теплоносителя целесообразно
применять сепараторы.
1.26. На рис. 1.19 показана схема поквартирной системы отопления с плин-
тусной разводкой теплопроводов. В отечественной практике используется также и
лучевая разводка теплопроводов от общего для квартиры распределительного
коллектора.
Рис. 1.17.
Рис. 1.18. Схемы установки арматуры на
двухтрубном (а) и однотрубном (б) стояках:
(положение термостатических элементов на
схемах показано условно)
а)
б)
в)
а) б)
