ПОДКЛЮЧЕНИЕ К ВОДОПРОВОДУ

Подвод воды обозначен разным цветом: синий-холодная вода (HV) и красный-горячая

вода (TV).

Подключение находится на последней стороны нагревателя: вход для источника

нагрева обозначен красным (VM), выход – синим цветом (IM).

На подводную трубу из-за безопасности работы необходимо обязательно встроить

предохранительный вентил, предупреждающий повышение давления не больше

чем 0,1 МПа номинального. Сквоз выпускное сопло должен быть выход в давление

атмосферы. Для правильной работы предохранительного клапана должны сами

проводить периодические контроли. При проверке необходимо перемещением ручки

или отвинчиванием гайки клапана (зависимо от типа клапана) открыть выпуск воды из

предохранительного клапана. Сквозь выпускное сопло должна притечь вода, это значит,

что клапан работает безупречно. При нагревании давление воды в котле повышается

до уровня, который установлен в предохранительном клапане. Так как возврат воды

в водопровод невозможен, может капать из отточного отверстия предохранительного

клапана. Эту воду вы можете направить в сток с помощью специальной насадки,

которую нужно установить под предохранительным клапаном. Выпускная труба,

находящаяся под выпуском предохранительного вентиля, должна быть помещена в

направлении прямо вниз и в незамороживающей среде.

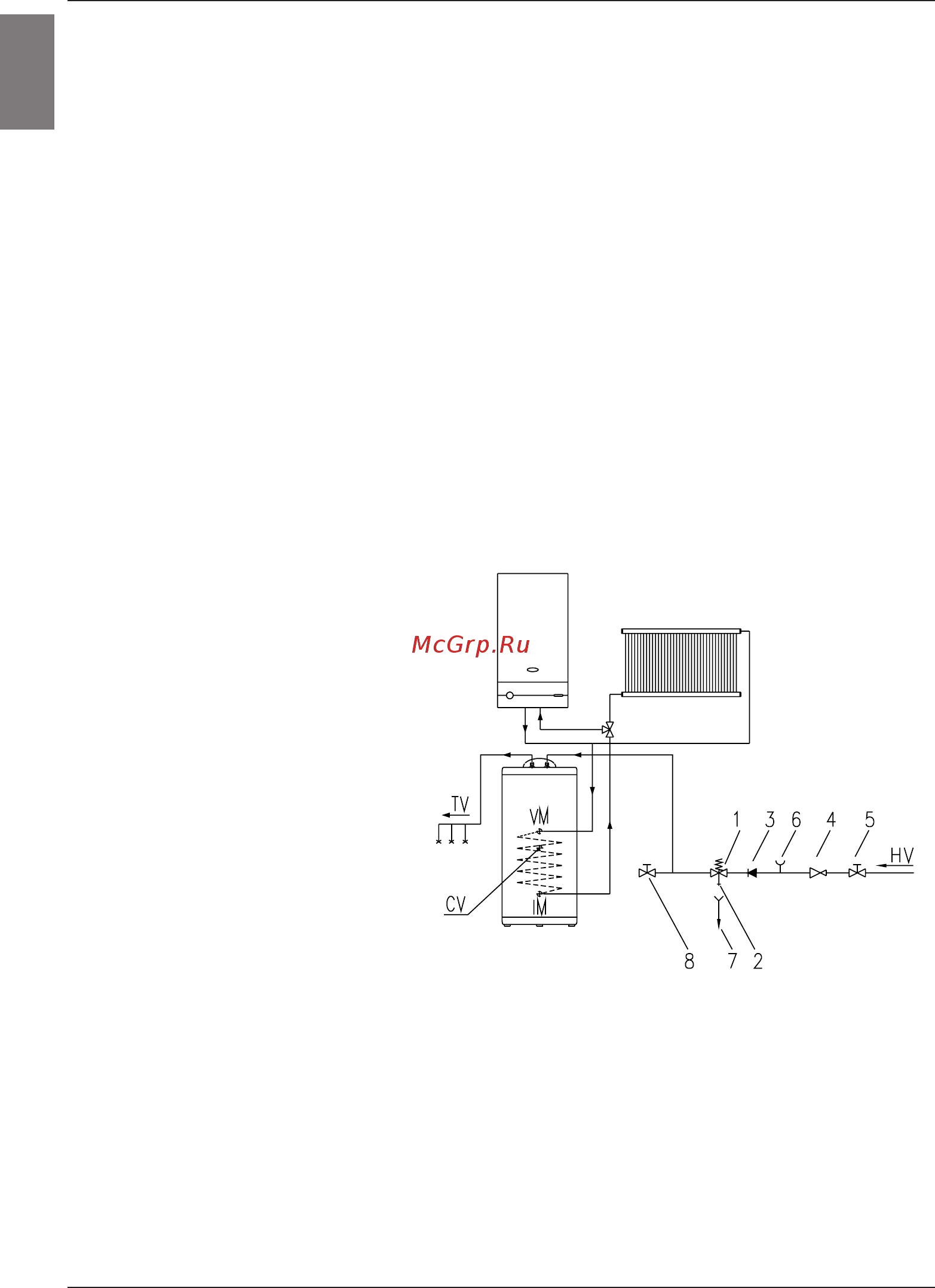

Легенда:

1 - Возвратный проедохранительный

клапан

2 - Испытательный клапан

3 - Противовозвратный клапан

4 - Редукционный клапан давления

5 - Запорный клапан

6 - Испытательная насадка

7 - Воронка с подключением к стоку

8 - Выпускной клапан

НV - подвод холодной воды

IM - Выход воды ТО(синий цвет)

CV- Циркулационный провод

VM- Вход воды ТО (красный цвет)

TV- Вывод горячей воды

Нагреватель может подключаться к водопроводной сети в доме без редукционного

клапана, если давление в ней ниже 0,6 МПа (6 бар). Если давление превышает

0,6 МПа, то требуется встроить редукционный клапан.
