ANSCHLUSS AN DAS WASSERLEITUNGSSYSTEM

Der Anschluss an das Wasserleitungssystem ist nach den Bezeichnungen an den Rohren

des Warmwasserspeichers vorzunehmen:

Blau – Kaltwasserzulauf (HV) und Rot - Warmwasserzulauf (TV).

Der Anschluss an eine Wärmequelle ist nach den Bezeichnungen an den Anschlüssen für

die Wärmeübertragung, die sich an der Rückseite des Speichers benden, vorzunehmen:

Rot – Medieneingang (VM), Blau – Medienausgang (IM)

Darüber hinaus läßt sich zwischen den beiden Wärmeübertragungsanschlüssen noch eine

Umlaueitung (CV) anschließen.

Aus Sicherheitsgründen ist ein Sicherheitsventil am Zulaufrohr anzubringen, das einen

Druckanstieg um mehr als 0,1 MPa üb

er dem Nominalwert verhindert. Die Auslaufdüse

am Sicherheitsventil hat über einen Ausgang für den atmosphärischen Druck zu

verfügen. Um die richtige Funktion des Sicherheitsventils zu gewährleisten, müssen

Sie selber periodische Kontrollen ausführen. Bei der Kontrolle wird der Ventilauslauf

überprüft, was durch Verstellen des Hebels oder Abschrauben der Mutter am Ventil geschieht

(je nach Ventilart). Wenn Wasser aus der Auslaufdüse tritt, ist das Ventil einwandfrei. Beim

Erwärmen des Wassers erhöht sich der Wasserdruck im Speicher bis auf den Wert, der

im Sicherheitsventil eingestellt ist. Da das Wasser nicht in das Wasserleitungssystem

zurücklaufen kann, besteht die Möglichkeit, das Wasser aus der Auslauföffnung des

Sicherheitsventils tropft. Die Wassertropfen können über einen Tropfenfang, der unterhalb

des Sicherheitsventils anzubringen ist, in den Ablauf geleitet werden. Das Ablaufrohr, das

sich unter dem Auslauf des Sicherheitsventils bendet, sollte direkt nach unten gerichtet und

keiner Frostgefahr ausgesetzt sein.

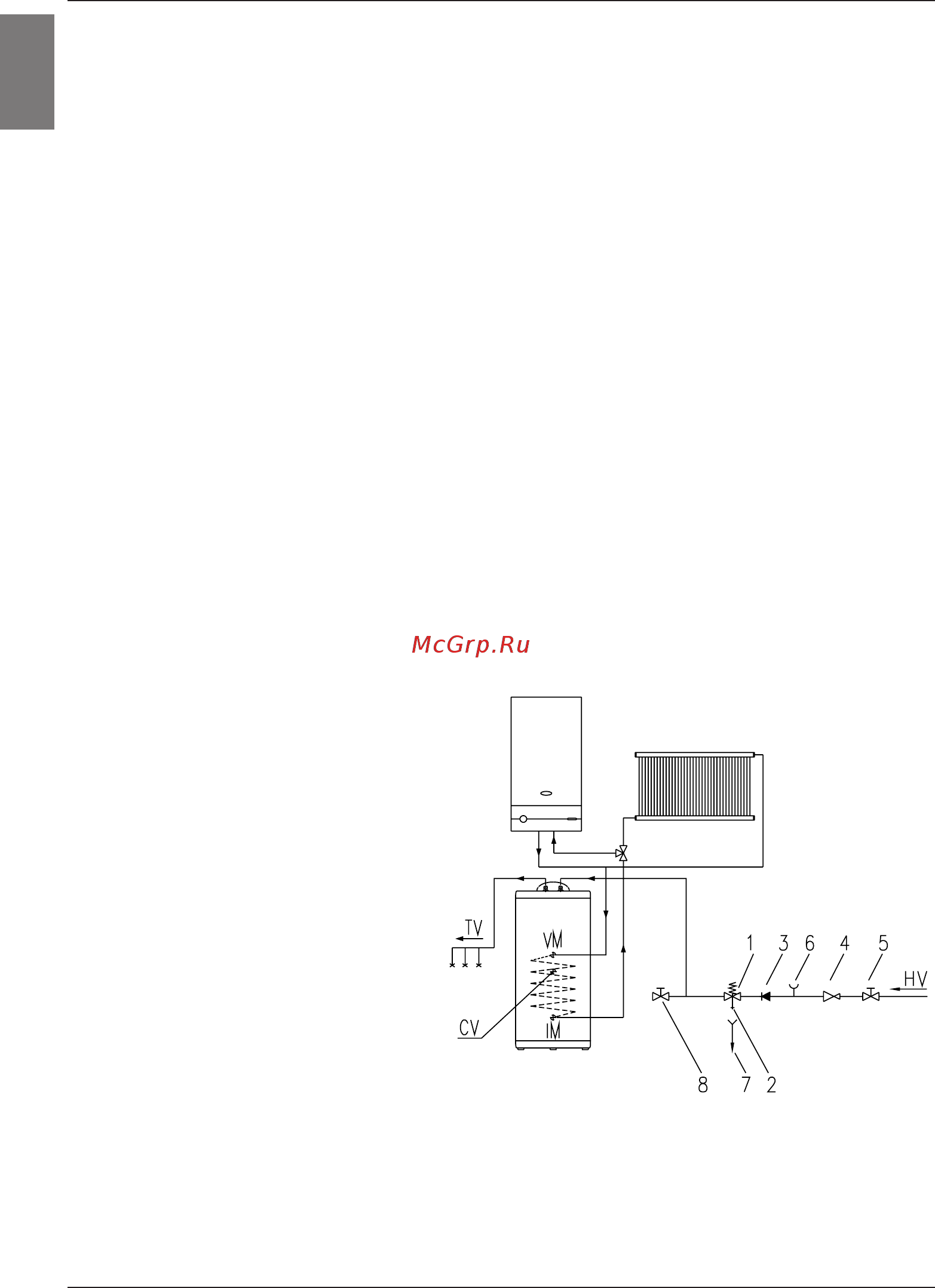

Zeichenerklärung:

1 - Rücklaufventil

2 - Prüfventil

3 - Rückschlagventil

4 - Druckreduzierventil

5 - Sprerrventil

6 - Probeaufsatz

7 - Trichter mit Ablaufanschluss

8 - Ablassventil

HV - Kaltwasserzulauf

IM - Medienausgang PT

CV - Umlaueitung

VM - Medieneingang PT

TV - Warmwasserablauf

Der Warmwasserspeicher kann ohne Druckreduzierventil an die Hauswasserleitung

angeschlossen werden, wenn der Leitungsdruck unter 0,6 Mpa liegt. Sollte dies nicht der

Fall sein, ist ein Druckreduzierventil anzubringen, um den Druck beim Zulauf in den Speicher

im Bereich des zugelassenen Wertes zu halten.
