Резчики швов CS-2413 и CS-3213 Руководство по эксплуатации 11

• Ослабьте затяжку гаек крепления двигателя поз. 1. Выровняйте торец шкива двигате-

ля поз. 8 в одну плоскость с торцем шкива шпинделя поз. 9. Затяните гайки крепления

двигателя.

• Ослабьте затянутую гайку поз. 2. Натяните ремни, перемещая переходную плиту в

направлении «А» при помощи гайки поз. 4. Усилие натяжки согласно п. 8.5. Затяните

гайки крепления переходной плиты поз. 2, 7.

• Проконтролируйте неплоскостность образующей поверхностей торцов шкивов поз. 8,

9. Значение неплоскостности не должно превышать 2 мм (см. размеры на рис. 2).

• Затяните гайку поз. 5.

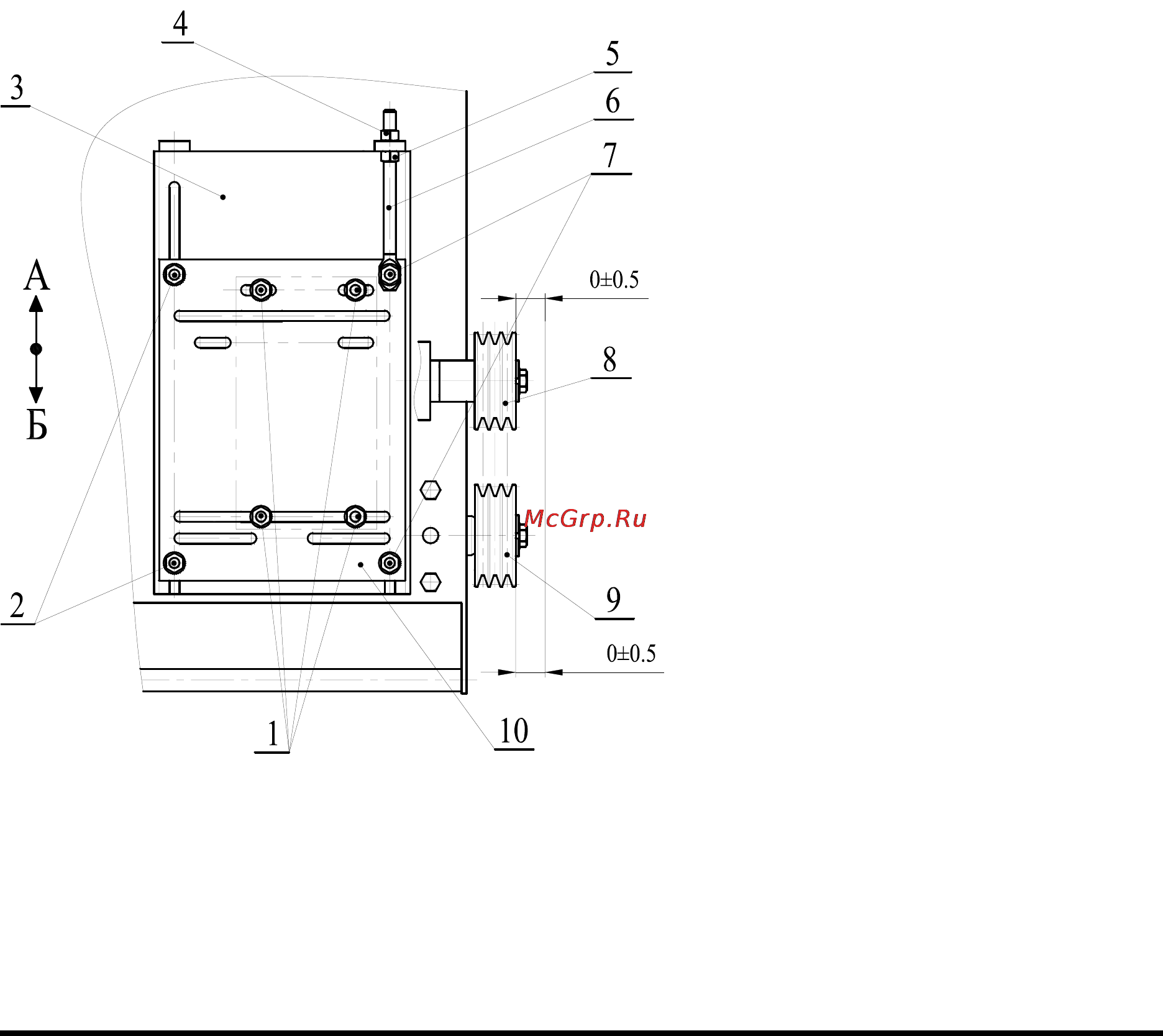

1. Гайки крепления двигателя

2. Гайки крепления переходной

плиты

3. Рама натяжного устройства

4. Гайка тяги

5. Гайка тяги

6. Тяга

7. Гайки крепления переходной

плиты

8. Шкив двигателя

9. Шкив шпинделя

10. Переходная плита

Рис. 2

8.11. Порядок и условия проведения работ по гарантийному обслуживанию оборудования

указаны в Разделе 4 Паспорта.

8.12. Проведение работ по не гарантийному техническому обслуживанию и ремонту

оборудования осуществляется сервисными центрами Изготовителя на основании Дого-

воров на обслуживание техники.
