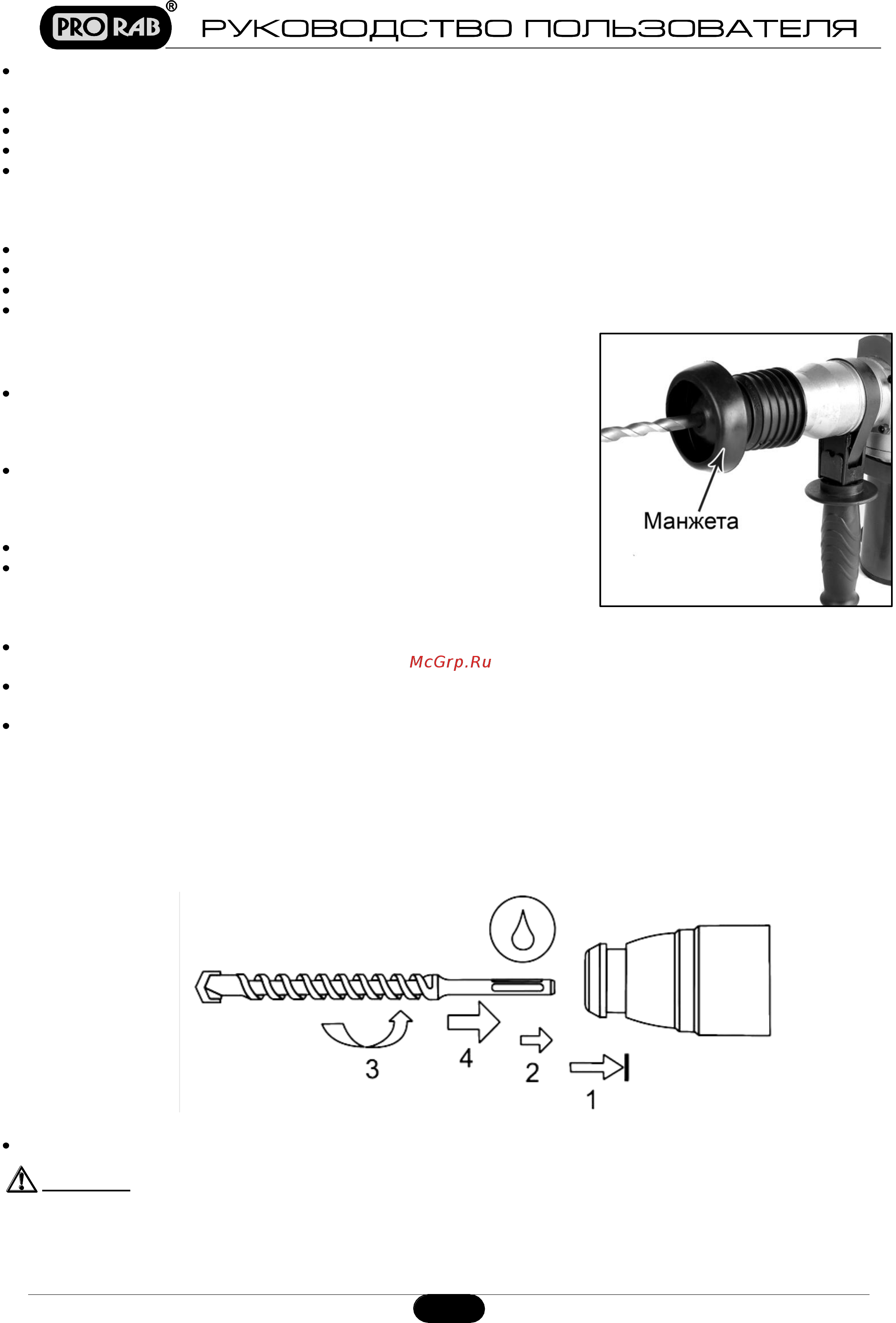

![Prorab 2401 К [7/12] Смена насадок см рис](/views2/1219049/page7/bg7.png)
8
Для удержания перфоратора, боковая рукоятка может устанавливаться на перфоратор под удобным углом
наклона.
Ослабьте крепежную гайку рукоятки, вращая рукоятку против часовой стрелки.
Установите боковую рукоятку (8)(См. Рис.1) на ствол перфоратора.
Вращайте рукоятку до тех пор, пока не выберите удобное положение рукоятки.
Затяните рукоятку, вращая ее по часовой стрелке, чтобы зафиксировать выбранное положение.
Установка ограничителя глубины сверления
Нажмите на кнопку-фиксатор (2)(См. Рис.1).
Вставьте ограничитель (2)(См. Рис.1) в посадочное место на душке боковой рукоятки.
Установите ограничитель на одном уровне с кончиком сверла.
Затем отодвиньте ограничитель на расстояние, равное требуемой глубине отверстия и отпустите кнопку.
Установка защитной манжеты
Во время сверления (особенно при работе инструмента в
вертикальном верхнем положении, например, при сверлении потолка),
необходимо использовать пылезащитную резиновую манжету. Она
защищает патрон от попадания в него пыли.
Загрязнение патрона SDS-plus, как правило, является основной
причиной его заклинивания. Следите за чистотой патрона, его
засорение может привести к заклиниванию патрона и выходу
инструмента из строя!
Отключите перфоратор от сети питания.
Наденьте манжету на бур, как показано на рисунке 2.
Смена насадок (См. Рис.3)
Перфоратор, в отличие от обычной ударной дрели, оснащен быстрозажимным патроном SDS-plus.
Соединение типа SDS-plus является простой и надежной в работе системой.
Прежде всего, перед установкой или удалением любой насадки, отключите перфоратор от сети питания, во
избежание его случайного включения.
Чтобы сменить или установить насадку требуется:
o Убедиться в том, что хвостовик насадки чист, и смазан специальной смазкой. Использование смазки
для бура является необходимым условием надежной работы инструмента!
o Нажмите на подвижную крышку патрона перфоратора, отведите ее назад (См. Рис.3).
o Вставьте хвостовик бура в патрон и отпустите крышку патрона, чтобы закрепить бур. Возможно,
потребуется слегка повернуть бур для совмещения пазов патрона и хвостовика.
o После установки бура убедитесь в надежности его закрепления, попытайтесь вытянуть его из патрона.
o После закрепления бура наблюдается его небольшое осевое биение, благодаря самой механике
крепления.
Чтобы снять бур, отведите крышку патрона назад, а затем удалите бур из патрона.
Внимание!
Допускается использование буров только с хвостовиками типа SDS-plus, если Вы не
используете специальный адаптер для патрона SDS-plus, который позволяет
устанавливать стандартные 10 или 13 мм ключевые патроны для сверл с
цилиндрическим хвостовиком. Запрещается применять стандартные патроны в
режиме перфоратора!
Рис. 2
Рис. 3
