Установка коммутатора на рабочем месте
ВНИМАНИЕ!
•
Оставьте зазор 10 см (3,9 дюйма) вокруг корпуса, чтобы обеспечить рассеяние тепла.
• Не ставьте на коммутатор тяжелые предметы.
Чтобы установить коммутатор на рабочем месте, выполните следующие действия.
1. Убедитесь, что рабочее место крепкое и надежно заземлено.
2. Переверните коммутатор нижней панелью вверх и протрите круглые отверстия в нижней части корпуса
сухой тканью.
3. Прикрепите резиновые ножки к четырем круглым отверстиям на нижней панели корпуса.
4. Переверните коммутатор и установите его на рабочем месте верхней стороной вверх.

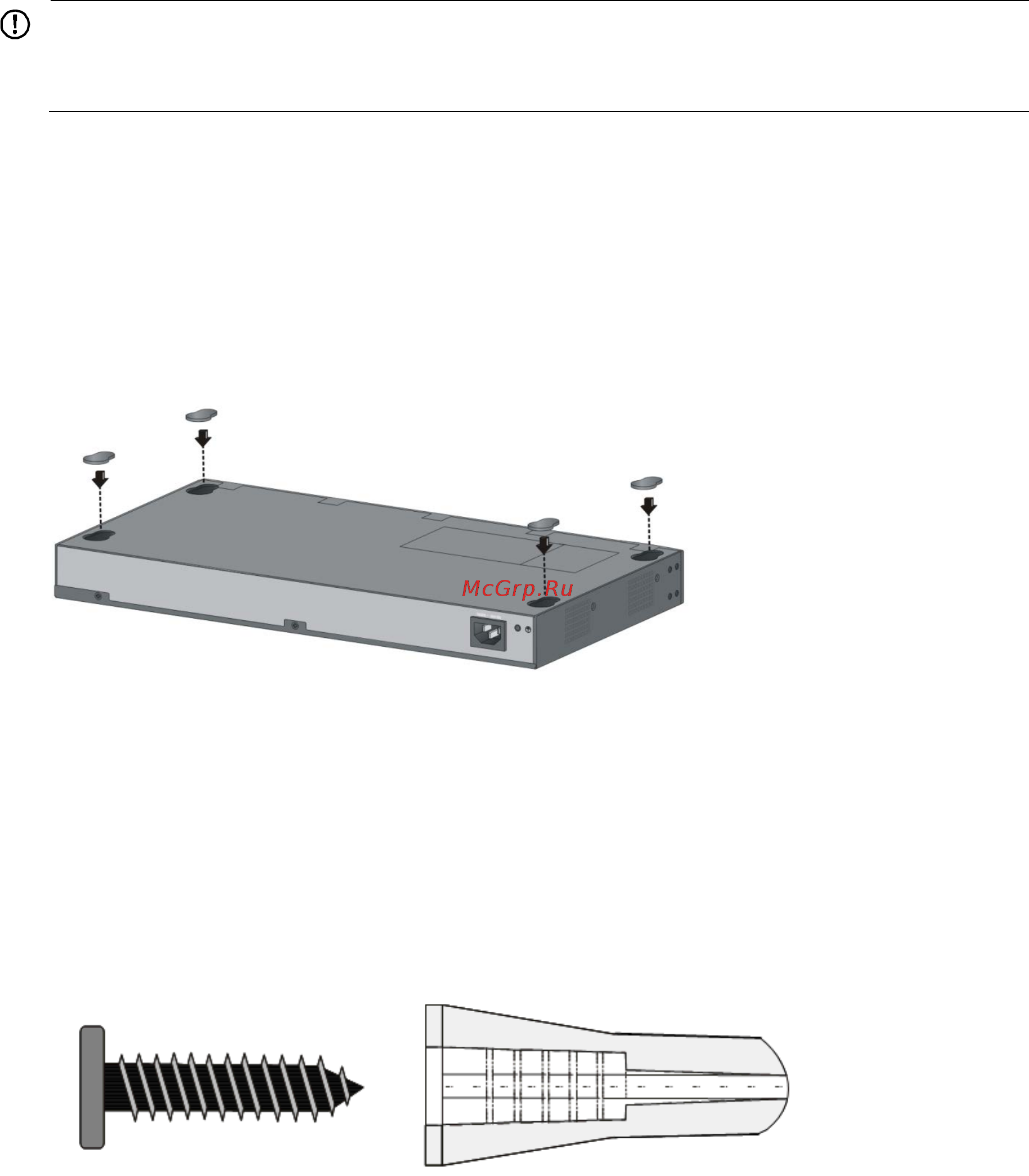

Рис. 7 Крепление резиновых ножек (коммутатор HP 1920-24G-PoE+)
Установка коммутатора на стене
Только коммутатор HP 1920 -8G можно установить на стене. Тип винтов, используемых для установки
коммутатора на стену, зависит от типа стены. В этом примере коммутатор устанавливается на бетонную стену.
Наборы стеновых анкеров предоставляются пользователем. Диаметр винтов должен быть не менее 3 мм (0,12
дюйма), диаметр головки винта должен быть не менее 6 мм (0,24 дюйма).
Рис. 8 Набор стеновых анкеров
Чтобы установить коммутатор на бетонную стену, выполните следующие действия.
1. Просверлите два отверстия на равной высоте. Расстояние между отверстиями должно быть
160 мм (6,3 дюйма), как показано на Рис. 9.
Глубина и диаметр отверстий зависят от используемых анкеров и винтов. Необходимо полностью вставить
анкеры в отверстия.
7
