3. УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ

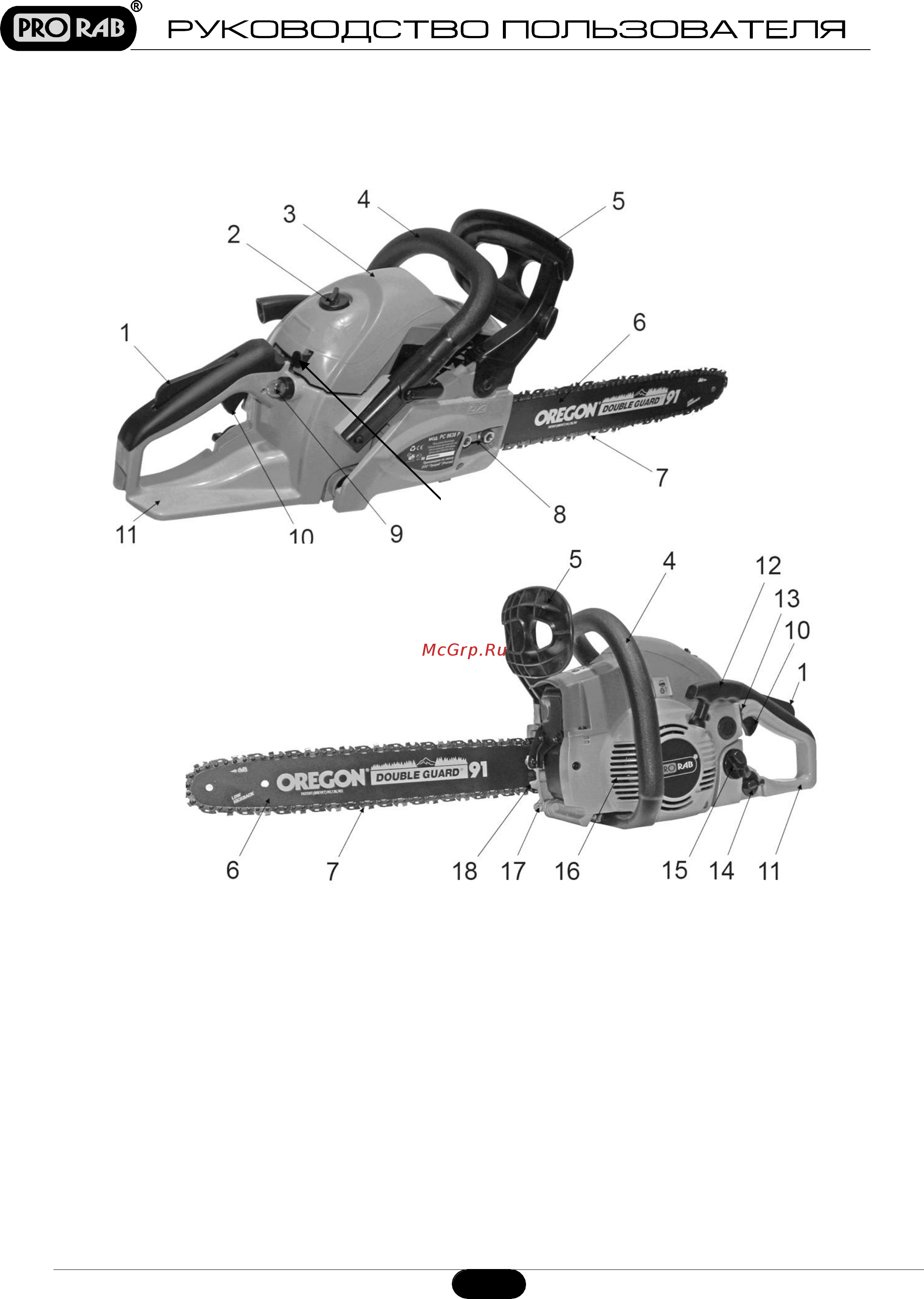

3.1. Составные части

*Внимание! Внешний вид, дизайн корпуса пилы может незначительно отличаться от приведенного на рисунке 1;

это вызвано модернизацией моделей. Техника безопасности, правила эксплуатации и технического

обслуживания инструмента остаются неизменными!

1. Рычаг блокиратора пуска

2. Винт - фиксатор крышки воздушного

фильтра

3. Крышка воздушного фильтра

4. Передняя дуговая ручка

5. Щиток тормоза цепи

6. Направляющая шина цепи

7. Цепь пильная

8. Гайка крепления шины цепи

9. Подсос топлива

10. Курок дросселя (пуск)

11. Задняя ручка

12. Рукоятка ручного старта

13. Кнопка выключения зажигания

14. Крышка бака смазки цепи

15. Крышка топливного бака

16. Крышка стартера

17. Цепеуловитель

18. Зубчатый упор

19. Рычаг привода воздушной заслонки

Рис. 1
