Резчики кровли CR-146, CR-149, CR-1413 Руководство по эксплуатации

1. Рама

2. Двигатель

3. Клиновые ремни

4. Кожух

5. Болты крепления кожуха (4 шт.)

6. Гайки крепления двигателя (4шт.)

7. Тяги (2шт.)

8. Гайка

9. Контргайка

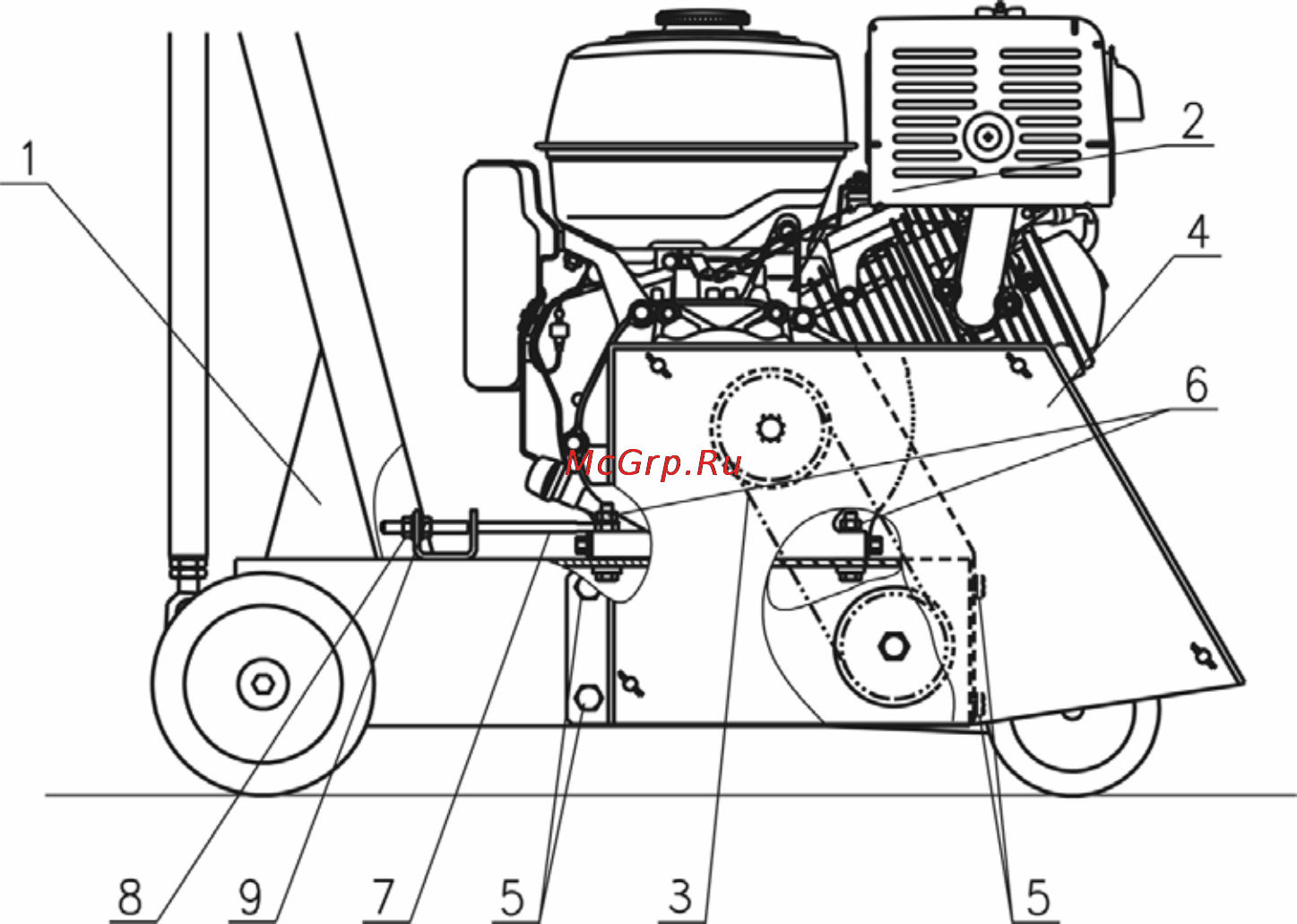

Рис. 3

8.2.2 Замена ремней клиноременной передачи

Замена производится в соответствии с рис. 3:

• Снимите кожух поз. 4, отвернув четыре болта крепления кожуха поз. 5.

• Ослабьте затяжку гаек поз. 6, 8, 9 и отверните их на несколько оборотов.

• Перемещая двигатель вперед по ходу движения резчика, ослабьте натяжение ремней.

• Замените ремни.

• Произведите натяжение ремней (см. раздел 8.2.3).

• Установите кожух, затяните болты поз.5.

8.2.3 Натяжение ремней клиноременной передачи

Натяжение производится в соответствии с рис. 3.

Перед натяжением гайки крепления двигателя поз. 6 должны быть отвернуты на

несколько оборотов, гайки поз. 8 должна быть расконтрены.

• Закручивая гайки поз.8 натяните ремни до состояния, при котором, приложив усилие 40Н

(4кгс) в середине пролета между шкивами, прогиб ремня составит 10…14мм.

• Затяните гайки крепления двигателя поз. 6 и проверьте соосность ручьев шкивов.

Отклонение ручьев шкивов двигателя и шпинделя от общей плоскости не должно

превышать 2мм. В случае большего отклонения, ослабьте затяжку гаек крепления

двигателя поз.6 и откорректируйте положение двигателя при помощи гаек поз. 8 и 9.

• После регулировки затяните гайки поз. 6, 8, 9.
