11
5.3. Установка и замена катушки со сварочной проволокой
Внимание!
Перед тем как начинать операции по установке / замене катушки со сварочной
проволокой, проверьте, что аппарат выключен, и отключен от сети питания!
УБЕДИТЕСЬ, ЧТО РОЛИКИ ДЛЯ ПОДАЧИ ПРОВОЛОКИ, НАПРАВЛЯЮЩИЙ ШЛАНГ И НАКОНЕЧНИК
СВАРОЧНОЙ ГОРЕЛКИ СООТВЕТСТВУЮТ ТИПУ И ДИАМЕТРУ ИСПОЛЬЗУЕМОЙ ПРОВОЛОКИ,
ПРАВИЛЬНО ПРИСОЕДИНЕНЫ.
Для сварочного аппарата допускается использовать катушки со сварочной проволоки массой не более 5
кг.
Материал и тип сварочной проволоки подбирается соответственно свариваемой детали.
Отключите сварочный аппарат от сети питания.
Внимание! Внешний вид крепящих устройств и их расположение может незначительно изменяться, в
зависимости от модели. Принцип работы и установки остается неизменным.

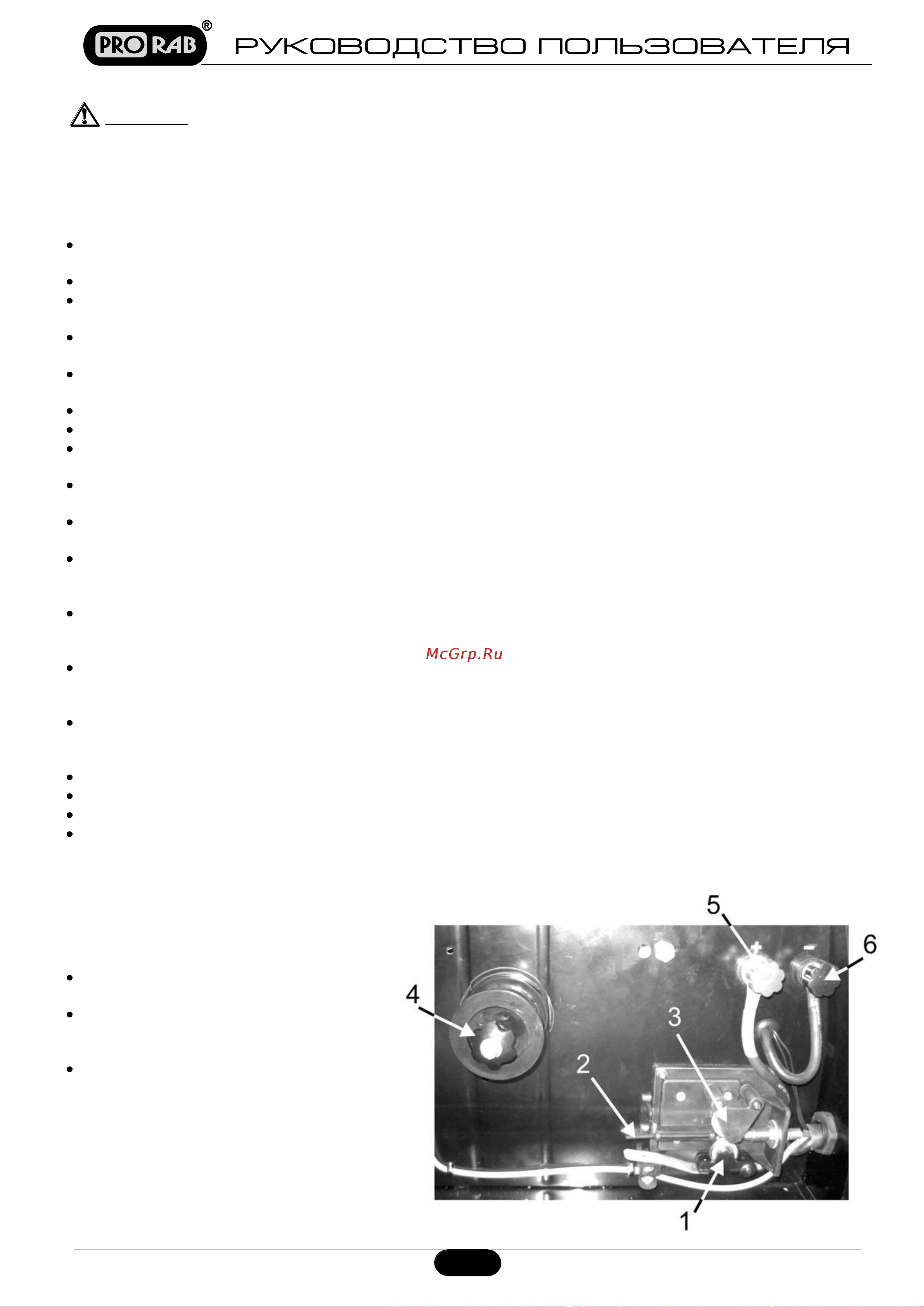

Процесс замены сварочной проволоки поэтапно и схематично указан на рисунках 4 и 5.
Откройте отделение для катушки, отжав фиксатор на защитном кожухе (1)(См. Рис.1).
Открутите винт-фиксатор катушки (4)(См. Рис.4) со шпинделя.
Наденьте катушку с проволокой на шпиндель. Проверьте, что стержень шпинделя правильно вошел в
соответствующее отверстие катушки без перекоса.
Открутите винт-фиксатор нижнего прижимного ролика (1)(См. Рис.4). Освободившуюся прижимную
планку отведите вниз.
Верхний подающий ролик (3)(См. Рис.1) имеет несколько рядов борозд, под определенный диаметр
проволоки. Для смены ролика – открутите винты его прижимной крышки, снимите ролик.
В зависимости от диаметра применяемой сварочной проволоки переустановите подающий ролик (3)(См.
Рис. 4; 5) - на торце ролика нанесены соответствующие цифровые значения диаметра.
Аккуратно распакуйте сварочную проволоку. При освобождении конца проволоки будьте крайне
внимательны, надёжно удерживайте витки проволоки на бобине, т.к. проволока достаточно жёсткая и
стремится к разматыванию (обладает памятью) - может запутаться или нанести травму.
Возьмите свободный конец сварочной проволоки, обрежьте погнутую часть проволоки так, чтобы на
торцевой кромке проволоки не было заусенцев.
Поверните катушку в направлении против часовой стрелки и вставьте конец проволоки в
направляющую трубку (2)(См. Рис.4), протолкните его на глубину примерно 5-10 см в направляющее
отверстие сварочного рукава.
Верните на место прижимную планку нижнего ролика, закрепите положение винтом-фиксатором.
Убедитесь, что проволока находится в специальной борозде нижнего ролика.
Винт нижнего ролика позволяет отрегулировать величину давления нижнего ролика на проволоку.
Усилие прижатия сварочной проволоки роликом к подающему ролику определяется опытным путём и
должно обеспечивать равномерную подачу сварочной проволоки. Излишнее усилие прижатия создаёт
повышенные нагрузки на узел подачи и привода, не обеспечивает равномерной подачи сварочной
проволоки. В свою очередь, слабое
усилие прижатия не обеспечит подачу
сварочной проволоки, даже при
незначительном изгибе подводящего
провода горелки сварочного аппарата.
Установите среднюю величину
давления прижимного ролика.
Настройте механизм подачи
проволоки так, чтобы проволока
подавалась плавно и без рывков.
Отрегулируйте давление роликов и
тормозящее усилие шпинделя на
катушку так, чтобы усилие было
минимальным, но проволока не
проскальзывала в борозде, и при
прекращении подачи не
образовывалась петля из
проволоки, под воздействием
инерции катушки.
Рис. 4
