3. УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ

3.1. Устройство

Внимание! Внешний вид и комплектация инструмента может незначительно отличаться от приведенного на

рисунке. Это вызвано дальнейшим техническим усовершенствованием модели. Изготовитель оставляет за

собой право вносить изменения в конструкцию инструмента без предварительного уведомления

пользователя, с целью повышения его потребительских качеств.

3.2. Отличительные особенности

Работу аппарата обеспечивают следующие, закрытые кожухом (5)(См. Рис.1), основные узлы и системы: блок

выпрямления и стабилизации переменного тока, переключающий транзисторный мост, высокочастотный

трансформатор, охлаждающий вентилятор, электронное инверторное устройство регулирования сварочного

тока, устройство защиты аппарата от перегрузок и перегрева (автоматический термостат).

На передней панели расположены: клавишный выключатель (1), индикатор термостата (2), поворотная

рукоятка регулятора силы тока (3), силовые клеммы (6) и (7)(См. Рис.1) для подключения сварочного кабеля с

электрододержателем и заземляющего кабеля с зажимом.

Настройка аппарата на необходимую величину сварочного тока производится поворотом рукоятки (3) по

часовой стрелке. Подвод электроэнергии к аппарату осуществляется через сетевой шнур, выходящий из

задней панели. Для охлаждения аппарата, на задней панели установлен вентилятор.

Для удобного транспортирования, аппарат снабжен пластиковой ручкой (4).

В аппарате реализована электронная инверторная система регулирования сварочного тока, позволившая

создать небольшой, транспортабельный сварочный аппарат для сварки постоянным током. Инверторная

система обеспечивает высокое качество сварки и точность регулирования сварочного тока, при

использовании электродов с различными видами обмазки. Инверторная система обеспечивает плавное

регулирование сварочного тока и надежное зажигание с устойчивым горением сварочной дуги.

Используя данный аппарат можно производить сварку изделий из малоуглеродистой стали, конструкций из

высокоуглеродистых, легированных сталей с минимальным короблением, также производить сварку изделий

из чугуна.

Данный аппарат оборудован автоматическим термостатом, защищающим его от перегрузок и перегрева. При

достижении критической температуры обмоток трансформатора, термостат автоматически отключает цепь

электропитания и включает индикатор термостата (2) на передней панели. После охлаждения аппарата,

термостат автоматически включает его в работу.

Для более устойчивой дуги, аппарат снабжен системой автоматической стабилизации сварочной дуги и

системой анти-прилипания электрода.

4. ВВОД В ЭКСПЛУАТАЦИЮ

4.1. Распаковка

Откройте коробку. Извлеките все комплектующие детали и узлы.

Проверьте комплектность и целостность аппарата.

1. Клавиша пускового выключателя

2. Индикатор термостата

3. Рукоятка регулятора тока

4. Ручка для транспортирования

5. Кожух защитный

6. Клемма силовая «+»

7. Клемма силовая «–»

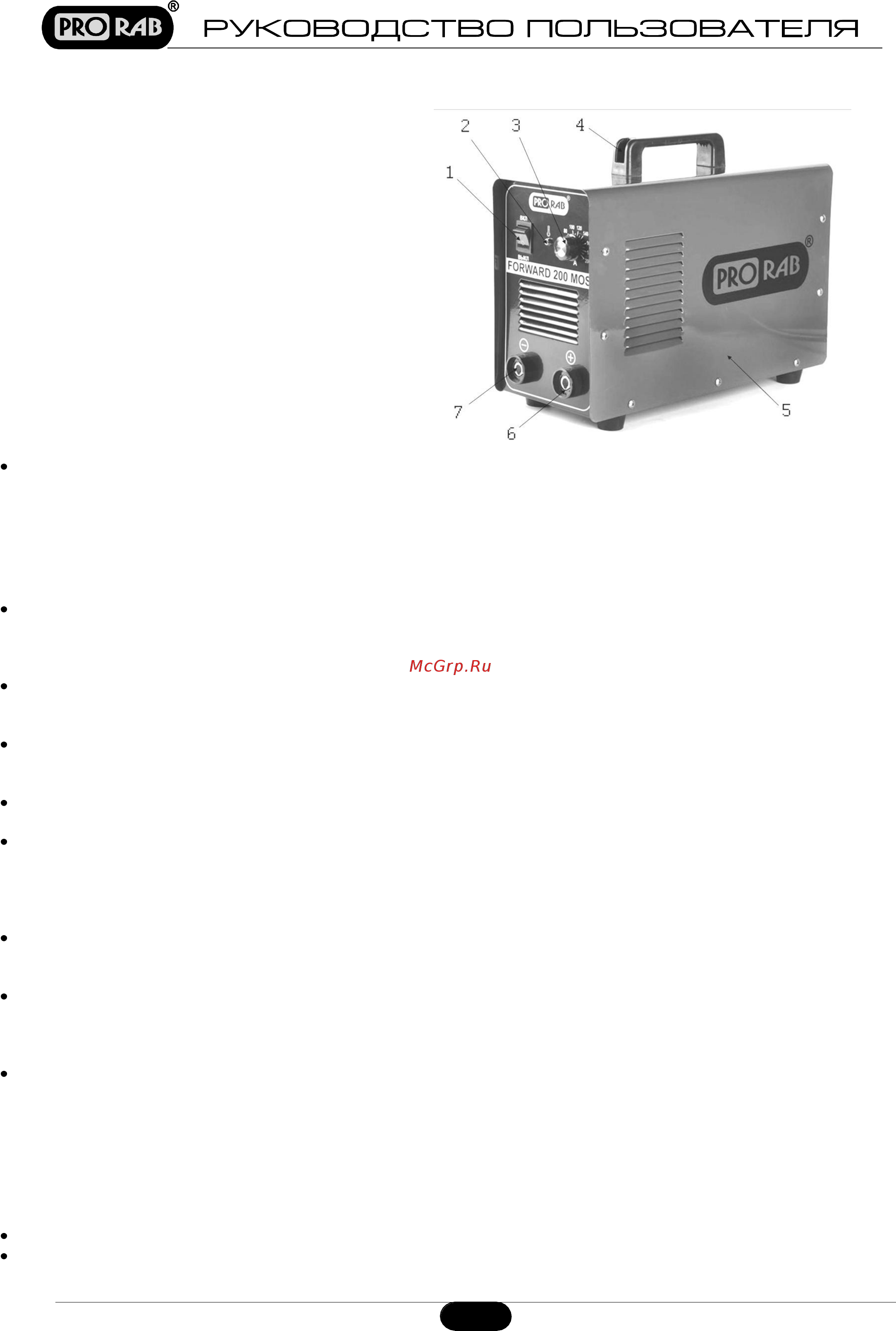

Рис. 1
