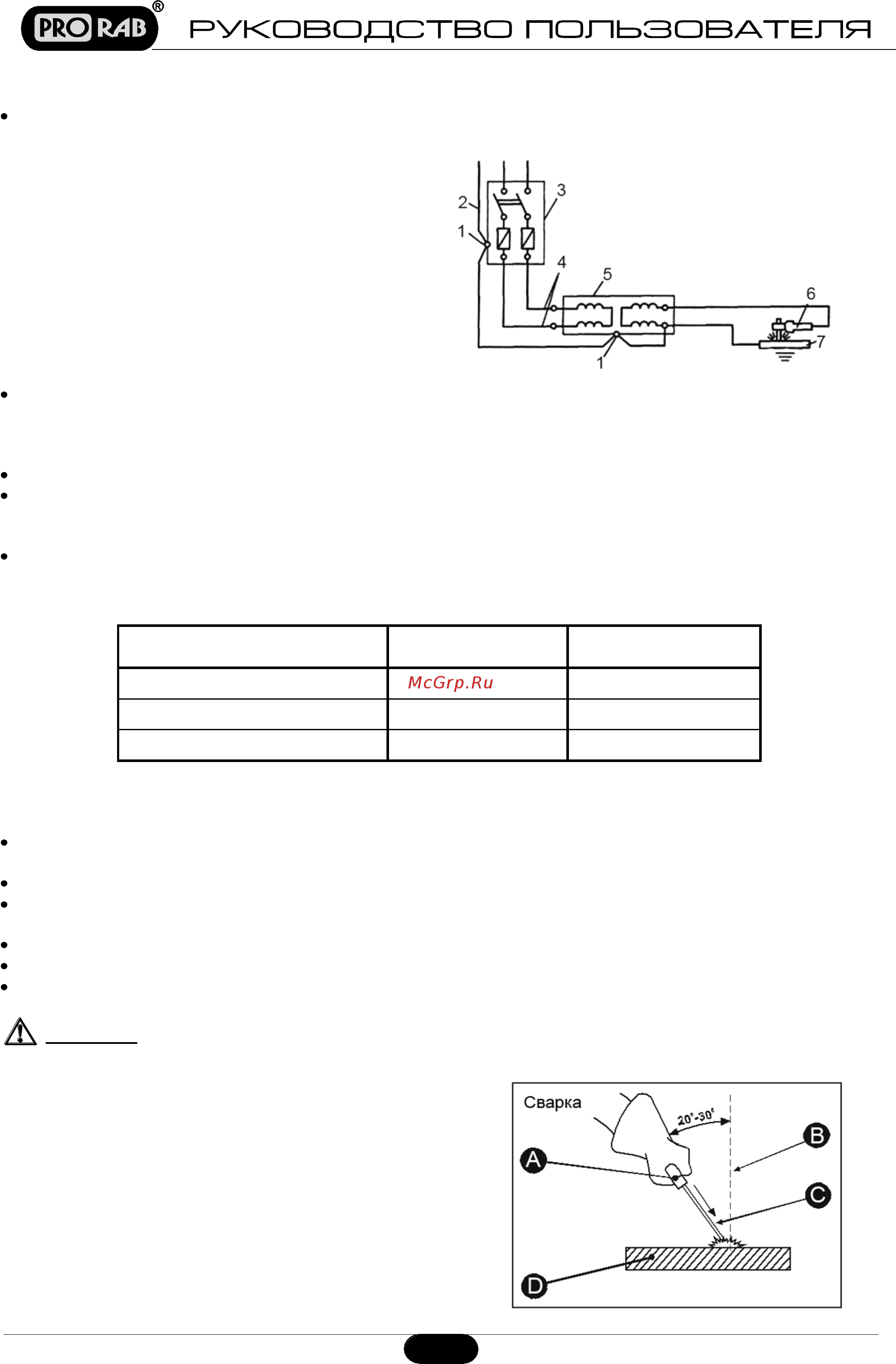

Примерная схема подключения однофазного сварочного аппарата к сети напряжением 220 В:
Сварочный аппарат должен соединяться только с системой питания с нулевым проводником,
подсоединенным к заземлению.
Перед подключением убедиться, что напряжение сети соответствует напряжению 220 В с перекосом
фаз не более 10% (см. таблицу технических характеристик). Сетевой шнур аппарата имеет жилу,
предназначенную для подключения заземления. Обратите внимание, что провод для заземления имеет
желто-зелѐный цвет!
Подключение к сети питания 220 В рекомендуется выполнять через автоматический прерыватель цепи.
Сварочный аппарат необходимо подключать к стандартной сетевой розетке, оборудованной плавким
или автоматическим предохранителем; специальная заземляющая клемма должна быть соединена с
заземляющим проводником (желто-зеленого цвета) линии питания.
В таблице ниже приведены значения в амперах, рекомендуемые для предохранителей линии
замедленного действия, выбранных на основе макс. номинального тока, вырабатываемого сварочным
аппаратом, и номинального напряжения питания.
Номинал предохранителя при
напряжении сети 220 В
Сварочный ток
Сечение кабеля
Т16А
115 А
6 мм
2
Т20А
140 А
10 мм
2
Т20А
160 А
16 мм
2
4.4. Сварка
Нажмите на зажим электрода на ручке электрододержателя (8)(См. Рис.1), и установите нужный по
диаметру электрод.
Надежно закрепите на свариваемой детали зажим – заземлитель (9).
Подключите аппарат к электрической сети и включите его. Для этого нажмите на клавишу пускового
выключателя (1), приведя ее из «О» (ВЫКЛ) в положение « I » (ВКЛ).
С помощью регулятора (5) настройте величину сварочного тока в соответствии с режимом сварки.
Уровень выставленной величины тока можно контролировать на шкале (3).
Держа защитную маску (6) перед своим лицом, «чиркните» электродом по поверхности свариваемой
детали (как при зажигании спичкой). Это наиболее продуктивный метод зажигания сварочной дуги.
Внимание!
Не стучите электродом по свариваемой конструкции, так как это может
привести к повреждению его обмазки и затруднит зажигание сварочной дуги!
A - Электрододержатель
B - Направление по вертикали
C - Электрод
D - Свариваемая конструкция
1. Заземляющие болты
2. Заземляющий провод сети
3. Автомат защиты сети
4. Питающие фазовые провода
5. Сварочный аппарат
6. Горелка
7. Свариваемая деталь
Рис. 2
