4. ЭКСПЛУАТАЦИЯ

4.1. Монтаж стабилизатора

Внимание!

Подключение стабилизатора к распределительному силовому электрощиту должно

производиться квалифицированным специалистом – электриком, с соблюдением

действующих требований «Правил устройства электроустановок» (ПУЭ).

Данный стабилизатор предназначен для настенного монтажа и соединения непосредственно с силовым

распределительным электрощитом.

Выберите место установки стабилизатора. Стабилизатор должен быть установлен в закрытых и сухих, теплых

помещениях, в месте, где предусмотрена защита от аномальной температуры, воздействия прямого

солнечного света, влаги, и других внешних условий.

При установке необходимо обеспечить наличие свободного пространства в радиусе не менее 50 см от корпуса

стабилизатора, для свободной циркуляции воздуха и исключения теплопередачи от стабилизатора к

окружающим предметам. Исключите возможность попадания любых предметов на вентиляционные отверстия

системы охлаждения корпуса стабилизатора.

Не допускается подключение стабилизатора к стандартной штепсельной сетевой розетке.

Стабилизатор должен быть установлен, и подключен после счетчика на участке электросети абонента!

Между счетчиком и стабилизатором должен быть установлен автомат соответствующей мощности.

Для установки стабилизатора выберите соответствующие для монтажа шурупы или анкерное крепление.

Перед подключением кабелей, предварительно отключите электроэнергию в распределительном электрощите.

Проверьте отсутствие напряжения!

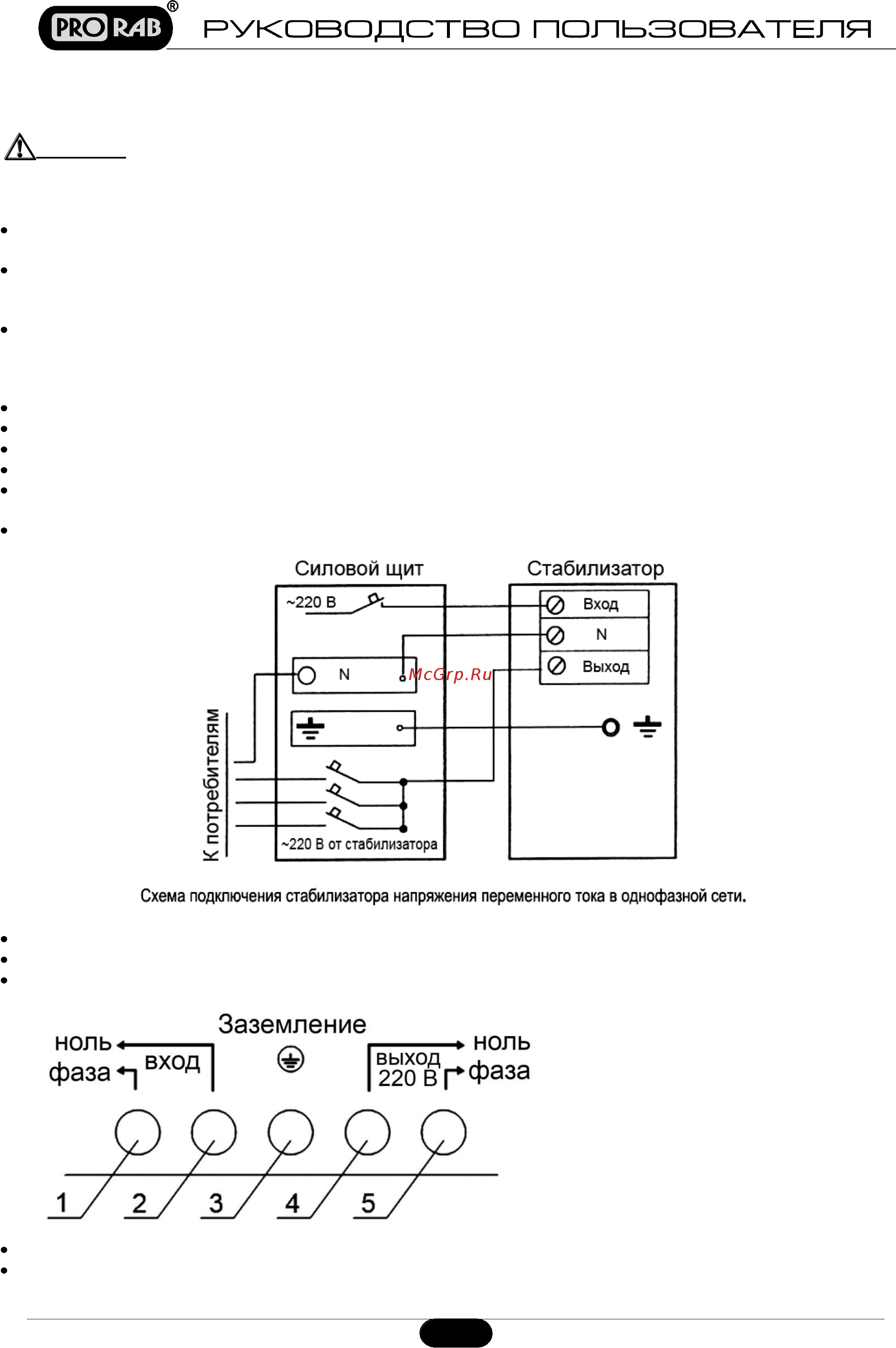

Подсоедините провода к стабилизатору согласно примерной схеме установки (См. Рис.3).

Перед установкой стабилизатора, снимите крышку клеммника (2)(См. Рис.1), открутив крепящие ее винты.

Пропустите через отверстия крышки клеммника концы кабеля.

Присоедините электрические кабели к соответствующим клеммам стабилизатора (См. Рис.4).

Строго соблюдайте соответствие фазы и нуля.

Фаза из распределительного электрощита должна быть соединена с фазой входа на клеммнике

стабилизатора.

1. Входная клемма (фаза)

2. Входная клемма (ноль)

3. Клемма заземления

4. Выходная клемма (ноль)

5. Выходная клемма (фаза)

Рис. 3

Рис. 4
