9

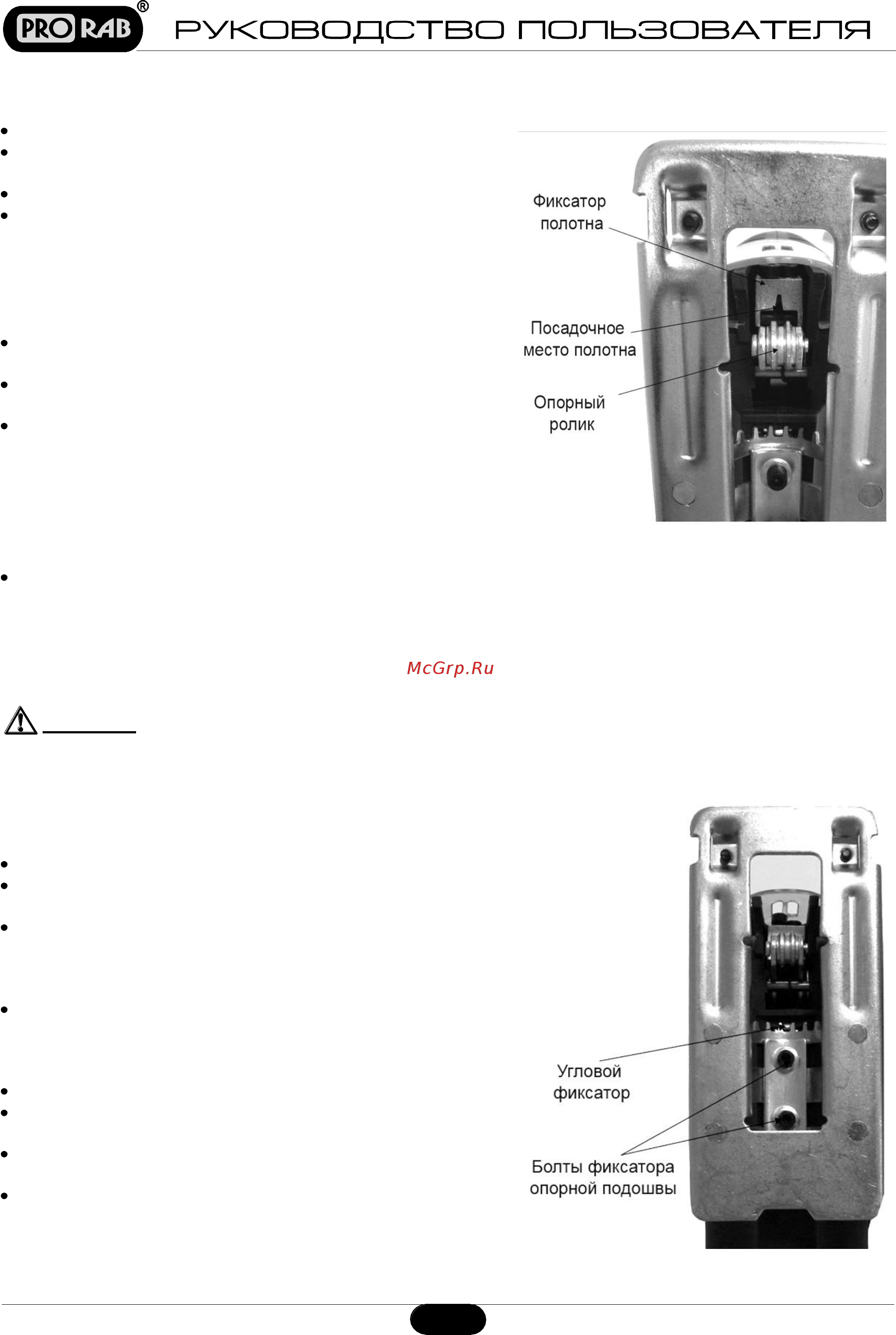

4.2. Настройка опорного ролика
Ослабьте болты на направляющей ролика
Продвиньте опорный ролик вперед до касания с
полотном.
Затяните винты.
Удостоверьтесь, что подошва установлена правильно.
4.3. Включение/выключение
инструмента
Для включения инструмента нажмите пусковую кнопку
(1)(См. Рис.1).
Для продолжительных операций нажмите кнопку
фиксации (2) и отпустите выключатель.
Для выключения инструмента отпустите пусковую
кнопку (1). Для выключения инструмента при
продолжительных операциях нажмите пусковую кнопку
(1) еще раз и отпустите ее.
4.4. Регулировка скорости
Регулятор управления скоростью (10) применяется, чтобы установить требуемую скорость движения
пильного полотна. Таким способом скорость может быть подобрана соответственно обрабатываемому
материалу. Вращение колеса регулятора переключает режим скорости работы лобзика.
4.5. Регулировка подошвы для резки под углом
Внимание! Все работы по изменению угла наклона разрешено выполнять только на
отключенном от питающей сети инструменте!
Подошва электролобзика может быть установлена под левым или правым углом до 45 градусов.
Установка под углом:
Выньте сетевой шнур из розетки.
Ослабьте винты фиксатора опорной подошвы, используя
поставляемый в комплекте ключ-шестигранник.
Потяните подошву назад, освободив тем самым ее из
углового фиксатора. Установите подошву на требуемый
угол и верните ее на место. Вы можете использовать
шкалу или угломер для сверки угла.
Затяните винты фиксатора.
Возврат подошвы на прямой угол:
Выньте сетевой шнур из розетки.
Ослабьте винты фиксатора опорной подошвы, используя
поставляемый в комплекте ключ-шестигранник.
Потяните подошву назад и установите ее на угол 0
градусов.
Установите подошву обратно и затяните винты.
