3. УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ

4. ЭКСПЛУАТАЦИЯ

4.1. Установка пильного полотна

Внимание! Все работы по установке или замене пильного полотна разрешено выполнять

только на отключенном от питающей сети инструменте!

Выньте сетевой шнур из розетки.

Защитный экран (10)(См. Рис.1) лобзика

имеет специальное окно для быстрого

доступа к фиксатору крепления пильного

полотна.

Ослабьте болты крепления фиксатора,

используя поставляемый в комплекте ключ-

шестигранник.

Возьмите пильное полотно (8)(См. Рис.1), так

чтобы зубья полотна были направлены

вперед.

Вставьте хвостовик пильного полотна в

посадочное место держателя до упора.

Пильное полотно при установке также войдет

в специальный паз на опорном ролике.

Затяните болты фиксатора полотна.

1. Клавиша регулятора скорости

2. Пусковая кнопка

3. Кнопка-фиксатор

4. Ручка прорезиненная

5. Шнур сетевой

6. Канал пылеудаления

7. Опорная подошва

8. Пильное полотно

9. Винты крепления бокового упора

10. Защитный экран

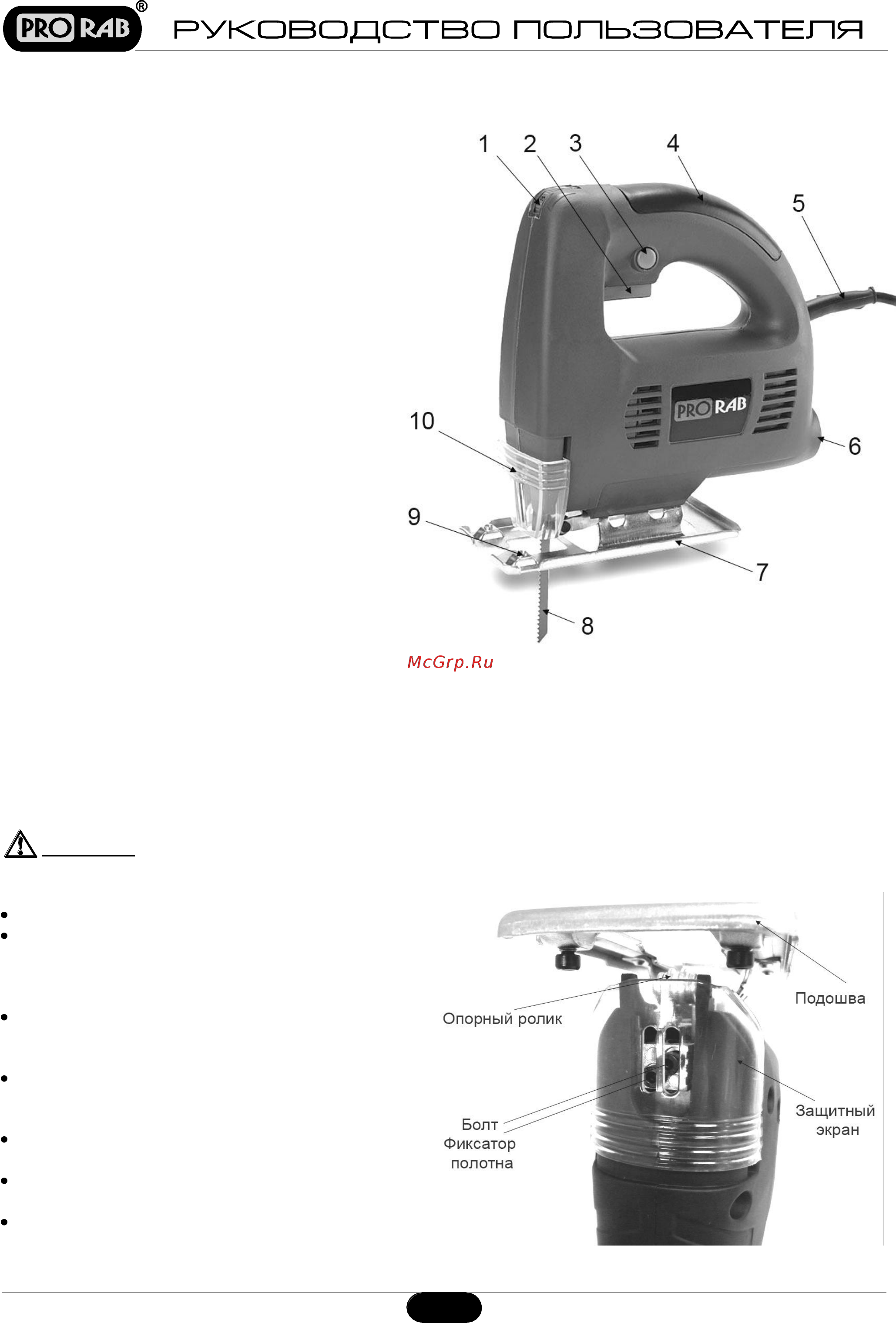

Рис. 1
