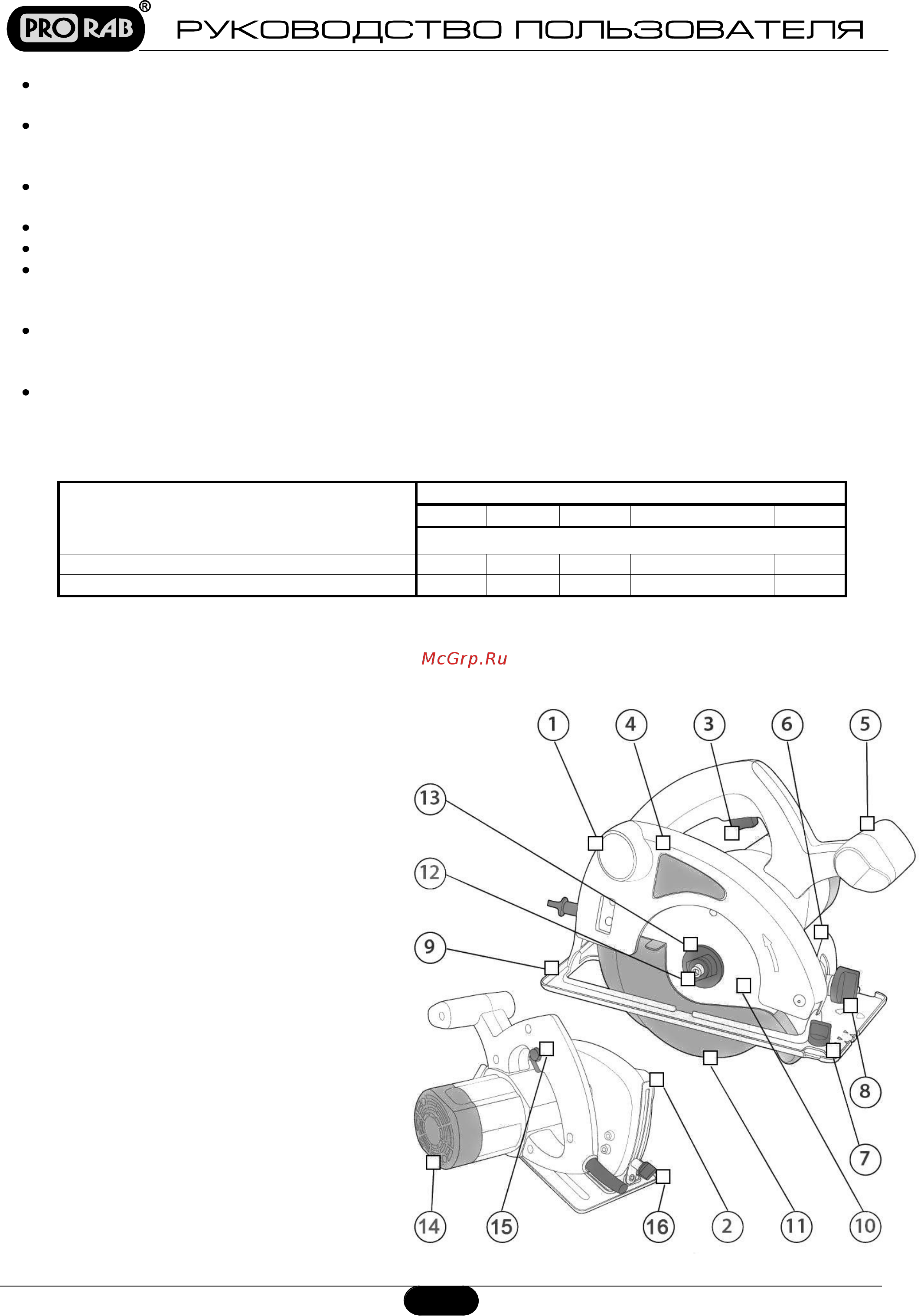

Prorab 5321 [6/10] Устройство и составные части
![Prorab 5321 [6/10] Устройство и составные части](/views2/1219348/page6/bg6.png)
Содержание
- Руководство пользователя 1
- Содержание 1
- Уважаемый пользователь 1
- Prorab 5100 5110 5210 5310 2
- Комплект поставки 2
- Область применения 2
- Основные параметры 2
- Руководство попьзивлтеля 2
- Технические 2
- Характеристики 2
- Циркулярная пила 2
- Визуальный контроль 3
- Общие правила безопасности 3
- Рабочая зона 3
- Руководство пользователя 3
- Меры безопасности при эксплуатации 4
- Руководство пользователя 4
- Дополнительные меры по безопасной эксплуатации 5
- Меры безопасности при обслуживании ремонте хранении 5
- Руководство пользователя 5
- Циркулярных пил 5
- Руководство пользователя 6
- Устройство и составные части 6
- Ввод в эксплуатацию 7
- Включение выключение 7
- Отсоединение 7
- Распаковка 7
- Руководство пользователя 7
- Сборка 7
- Установка пильного диска 7
- Включение инструмента 8
- Выключение инструмента 8
- Настройка глубины реза 8
- Настройка угла наклона 8
- Руководство пользователя 8
- Удаление пыли 8
- Упора 8
- Установка параллельного 8
- Гарантийные условия 9
- Периодическое обслуживание 9
- Поиск и устранение неисправностей 9
- Руководство пользователя 9
- Уважаемый покупатель 9
- Импортер ооо прораб россия адрес 115114 г москва дербеневская набережная д 11 10
- Руководство пользователя 10
Похожие устройства
- Prorab 5221 Руководство пользователя
- Prorab 5776 Руководство пользователя
- Prorab 5775 Руководство пользователя
- Prorab 5771 Руководство пользователя
- Prorab 5772 Руководство пользователя
- Prorab ECT 8330 A Руководство пользователя
- Prorab ECT 8335 А Руководство пользователя
- Prorab ECT 8340 A Руководство пользователя
- HP proone 400 g2, t4r45ea Инструкция по эксплуатации
- HP proone 400 g2, t4r55ea Инструкция по эксплуатации
- HP deskjet ink advantage ultra 2529 Инструкция по эксплуатации
- HP envy 27-p001ur, p3g48ea Инструкция по эксплуатации
- HP envy 27-p000ur, p3g47ea Инструкция по эксплуатации
- HP pavilion 27-n111ur, t1h66ea Инструкция по эксплуатации
- HP color laserjet pro m452dn Инструкция по эксплуатации
- HP color laserjet pro m452nw Инструкция по эксплуатации
- HP laserjet enterprise 500 m506x Инструкция по эксплуатации
- HP laserjet enterprise 500 m506dn Инструкция по эксплуатации
- HP laserjet pro m402d Инструкция по эксплуатации
- HP 280 + монитор w2072a, l9t99es Инструкция по эксплуатации
РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Избегайте сдавливания кабеля дверью оградой или другими металлическими предметами проводящими электричество и не прижимайте кабель к ним Перед использованием проверьте пилу и кабель электропитания Не пользуйтесь пилой с поврежденным кабелем Починка кабеля электропитания должна производиться в специалистом в сервисном центре Убедитесь что удлинитель находится в хорошем состоянии и сертифицирован для использования на открытом воздухе Сечение провода должно соответствовать номинальной мощности пилы Подключайте пилу только к источнику питания снабженному системой заземления Отключайте подачу питания перед техобслуживанием пилы Штепсельная розетка электросети должна полностью соответствовать вилке сетевого шнура Настоятельно рекомендуется не использовать различные адаптеры переходники а установить необходимую штепсельную розетку Используйте только стандартные удлинители промышленного изготовления При использовании удлинительного кабеля намотанного на барабан с целью недопущения образования индуктивного сопротивления вытягивайте кабель на всю длину При большой длине и недостаточном поперечном сечении подводящих проводов происходит дополнительное падение напряжения которое приводит к проблемам в работе электродвигателя Поэтому для нормального функционирования инструмента необходимо достаточное поперечное сечение подводящих проводов см таблицу Мощность потребляемая инструментом Вт 1100 2000 Общая длина подводящих проводов м 10 15 20 30 45 60 2 Сечение подводящих проводов мм 1 00 1 00 1 00 1 00 1 50 1 50 1 50 1 50 1 50 1 50 2 50 2 50 3 УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ 1 Патрубок для удаления пыли и опилок 2 Линейка глубины резания 3 Выключатель Включатель 4 Защитный кожух 5 Дополнительная ручка 6 Линейка угла наклона корпуса 7 Зажимной винт параллельного упора 8 Зажимной винт угла наклона корпуса 9 Опорная плита 10 Пильный диск 11 Подвижный защитный кожух 12 Болт крепления пильного диска 13 Внешний фланец 14 Вентиляционные отверстия 15 Кнопка блокировки выключателя 16 Зажимной винт линейки глубины резания Рис 1
