3. УСТРОЙСТВО И СОСТАВНЫЕ ЧАСТИ

3.1. Составные части

В зависимости от модели внешний вид узлов может незначительно меняться. Правила техники безопасности,

технического обслуживания и эксплуатации – неизменны!

3.2. Устройство системы безопасности

Щиток тормоза цепи (4)(См. Рис.1).

Для безопасности, цепная пила оснащена инерционным тормозом цепи (4)(См. Рис.1). Тормоз цепи также может

включиться автоматически в случае резкого, сильного отскока, который вызывается прикосновением конца пилы

к древесине во время работы. Тормоз цепи установлен, чтобы блокировать пильную цепь перед стартом и для

моментальной остановки в экстренных случаях.

Тормоз цепи включается вручную (левой рукой), или автоматически, с помощью инерционного механизма (в

виде маятникового рычага, рукоятка тормоза цепи действует как противовес в направлении отдачи).

Кнопка блокировки пуска

Предотвращает случайное включение двигателя. Она расположена на боковой поверхности задней рукоятки.

Клавиша пуска (2) не может быть нажата, если не нажата кнопка блокировки пуска.

Задняя ручка (1)

Задняя ручка имеет прорезиненное покрытие для надежности хвата, имеет снизу расширенный защитный экран,

который защищает руки от травм в случае разрыва цепи, а также от царапин ветками и сучьями во время

работы.

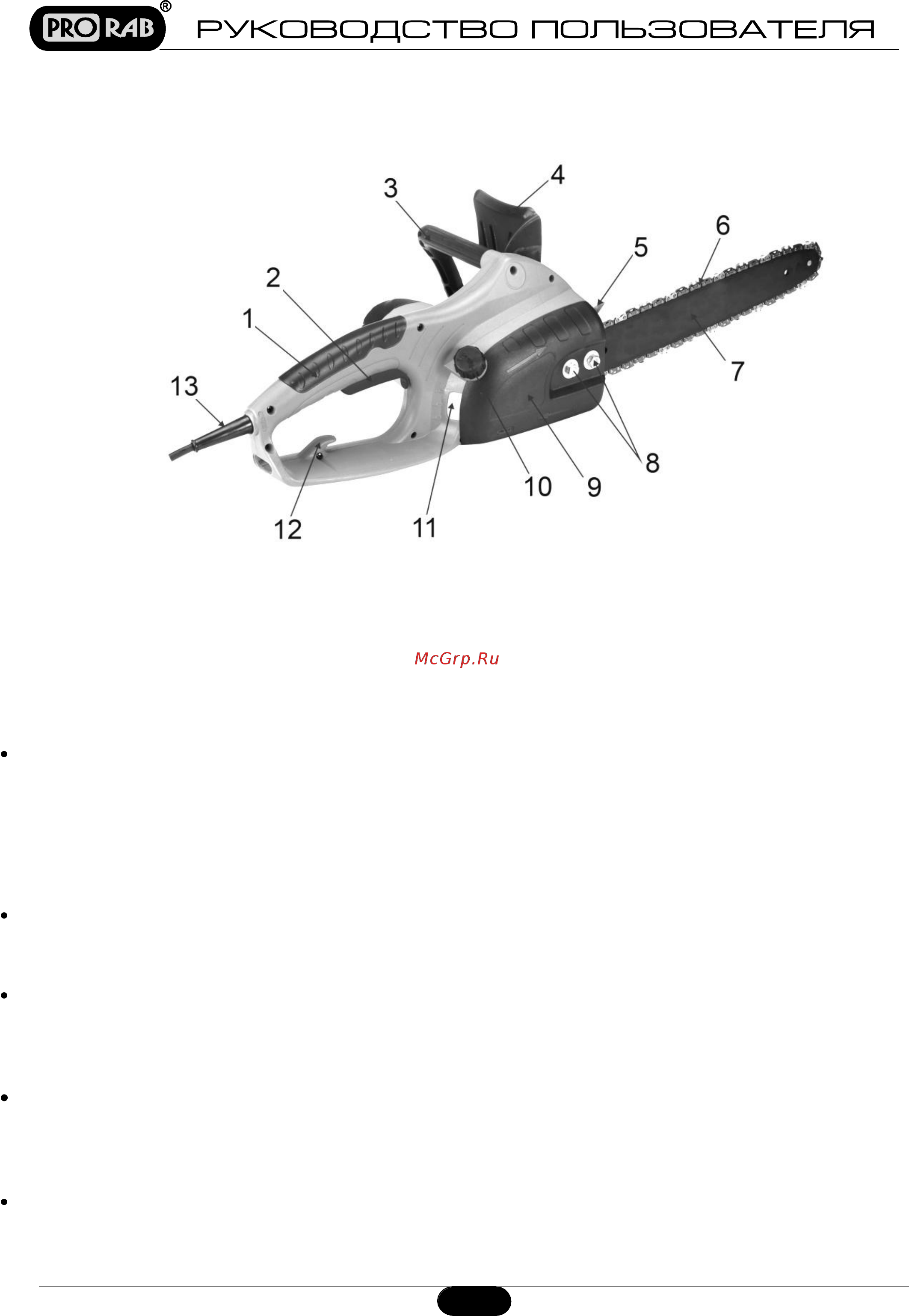

1. Задняя рукоятка

2. Клавиша пуска

3. Передняя дуговая рукоятка

4. Щиток тормоза цепи

5. Зубчатый упор

6. Цепь

7. Направляющая шина цепи

8. Винт крепления шины

9. Крышка шины

10. Крышка масляного бака смазки цепи

11. Индикатор уровня масла смазки цепи

12. Скоба крепления сетевого шнура

13. Шнур сетевой

Рис. 1
