16. Specification

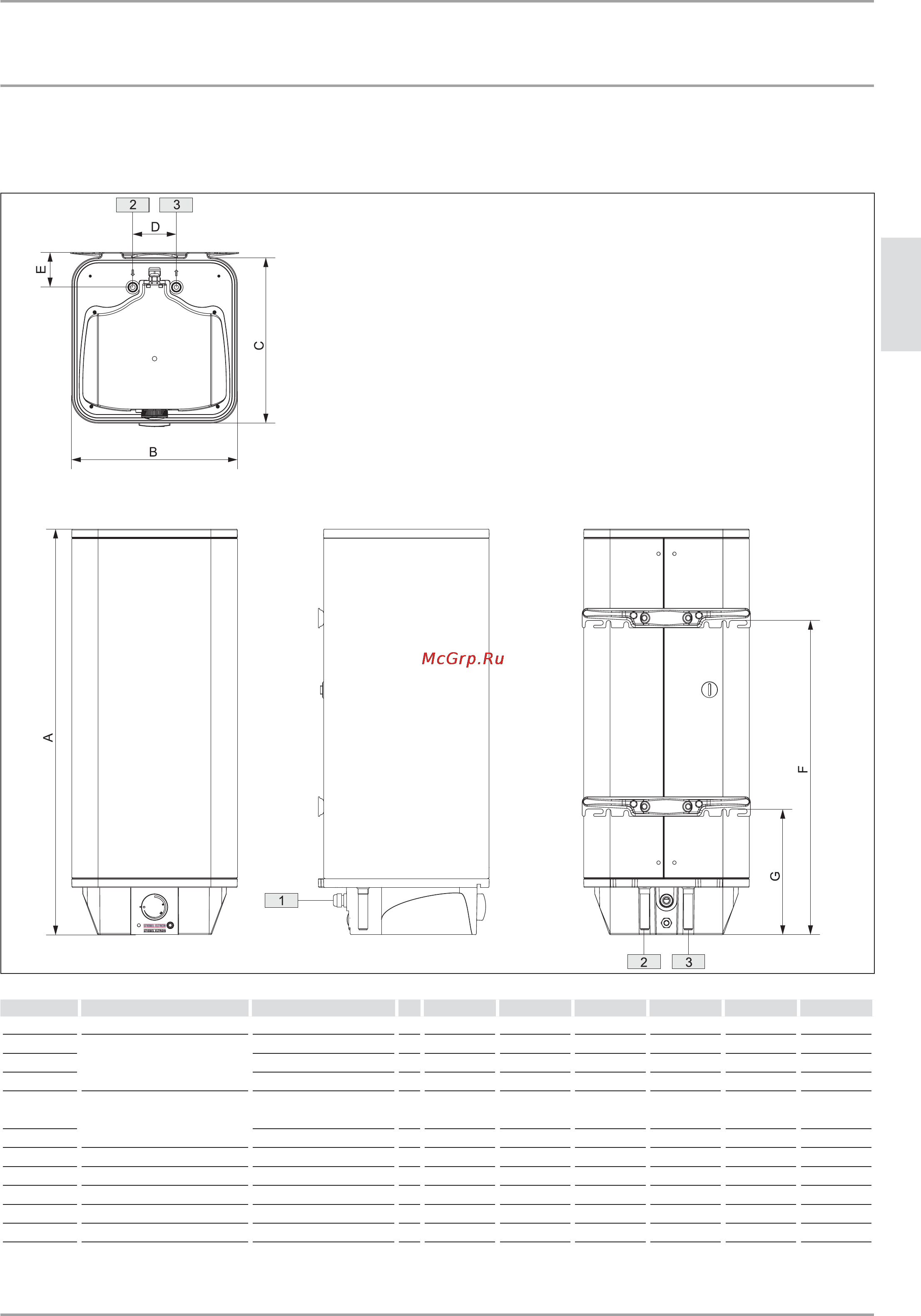

16.1 Dimensions and connections
80_02_07_0008
êă¼ĉńêĒĉń
Type PSH 30 PSH 50 PSH 80 PSH 100 PSH 120 PSH 150
A Appliance Height mm 676 931 893 1045 1200 1435
B Width mm 380 380 475 475 475 475
C Depth mm 380 380 475 475 475 475
D Cold water inlet /
DHW outlet
Distance mm 100 100 100 100 100 100
E Clearance to the wall mm 80 80 85 85 85 85
F Wall mounting bracket 1 Height mm 445 705 592 735 870 1090
G Wall mounting bracket 2 Height mm 210 270 270 300 300 300
1 Cable entry forelectrical cables Height mm 60 60 57 57 57 57
2 Cold water inlet Connection (male thread) G ½ A G ½ A G ½ A G ½ A G ½ A G ½ A
3 DHW outlet Connection (male thread) G ½ A G ½ A G ½ A G ½ A G ½ A G ½ A
