11

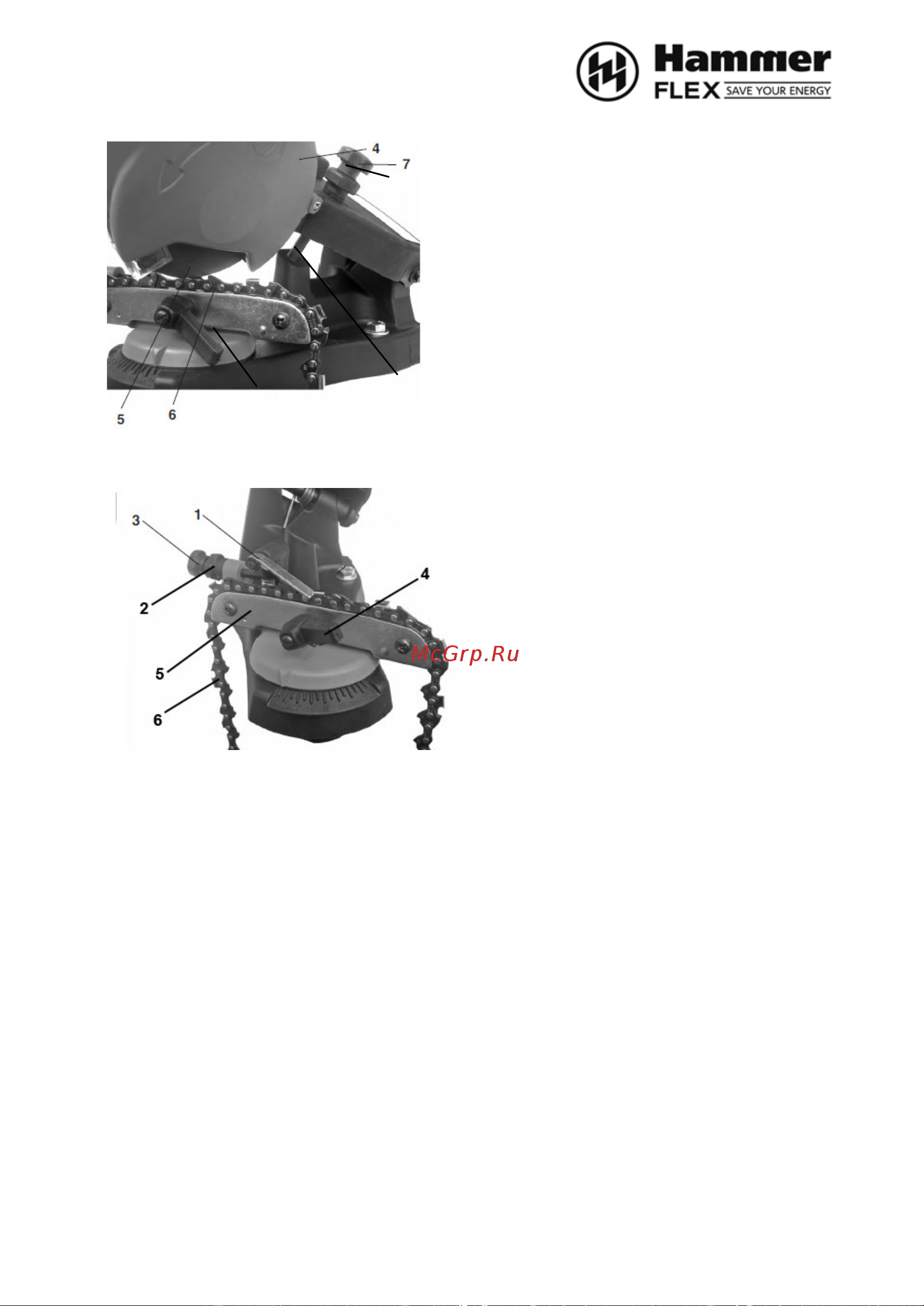

- Опустите корпус 4 и переместите цепь
так, чтобы шлифовальный круг 5 попал в
выемку зуба и уперся в нее.
Внимание! Глубина заточки должна быть
отрегулирована так, чтобы была заточена
вся режущая кромка зуба.
- Удерживая корпус 4 в этом положении,
вкрутите винт 7 до упорной площадки 8
основания и затяните гайку 9.
- Опустите корпус 4 и переместите цепь
вправо так, чтобы шлифовальный круг
своей плоской поверхностью слегка
касался режущей кромки зуба цепи.
Зафиксируйте это положение цепи
поворотом ручки 10 вправо.
- Перекиньте стопор цепи 1 вправо и
вращением винта 3 переместите его в
положение при котором он упрется в
зуб, с которого Вы хотите начать
заточку.
- Ручку 4 переведите в левое
положение.
- Вращением винта 3 по часовой
стрелке переместите стопор цепи 1 в
вправо на толщину снимаемого слоя
(один оборот винта 3 соответствует
перемещению стопора на 1мм).
Зафиксируйте это положение, затянув гайку 2 на винте 3.

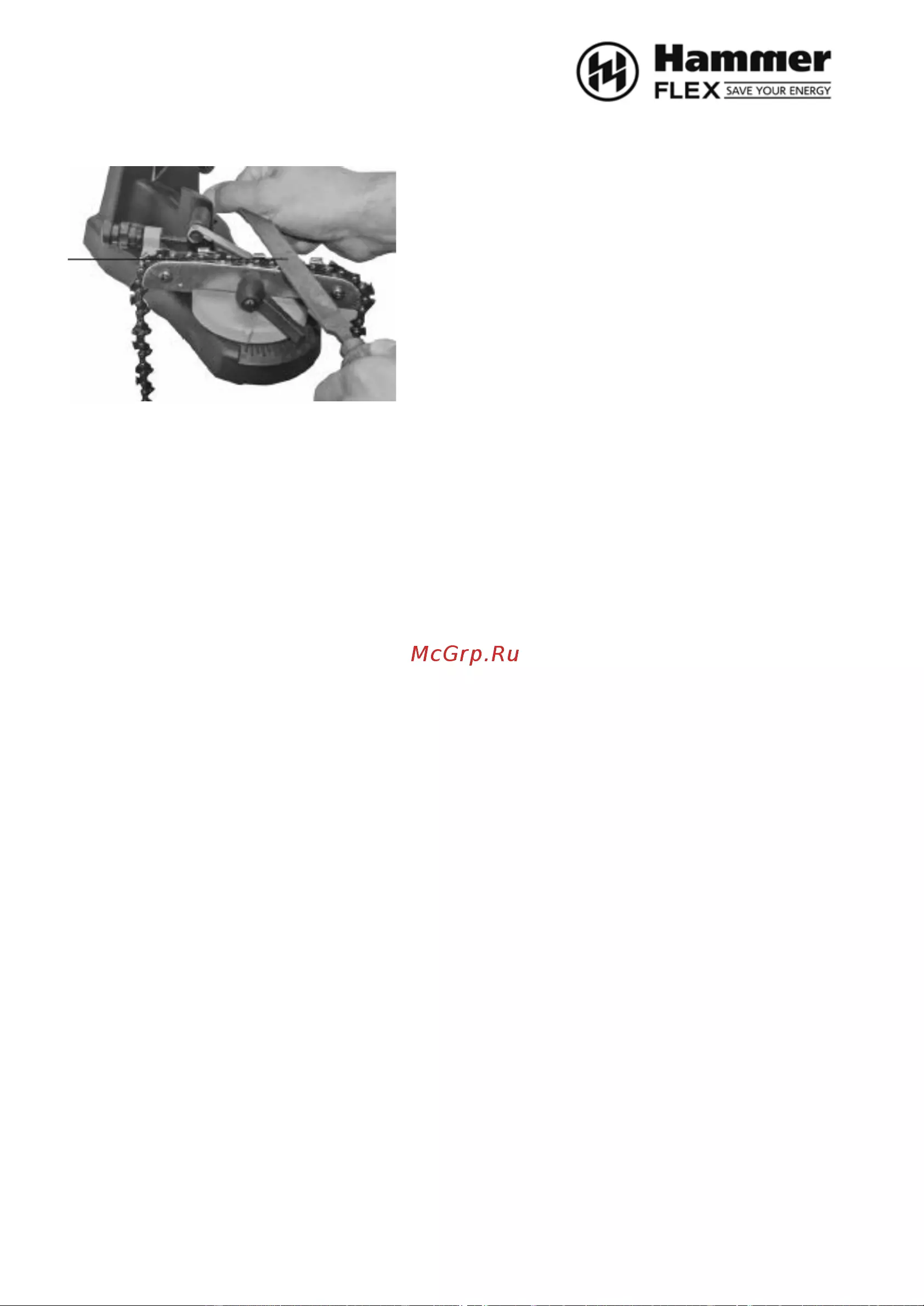

Заточка цепи (Рис.1).
- Поднимите стопор цепи 10 и уложите цепь в направляющие 12.
- Опустите стопор 10 в правую сторону.
- Протяните цепь вправо, чтобы зуб уперся в стопор.
- Зафиксируйте это положение цепи поворота ручки 8.
- Пометьте зуб мелом или карандашом.
- Подключите шнур питания к сети и нажмите зеленую кнопку включателя 2.
- При заточке зубьев цепи плавно опускайте корпус 1 до касания винтом
регулировки глубины заточки 4 упорной площадки.
Шлифовка получается качественной, если контакт между кругом и зубом
происходит постепенно и плавно. Не задерживайтесь долго на обработке одного
зуба.
- Если Вы обнаружите небольшие неточности в настройке, то прежде чем начать
перенастройку отключите станок и выньте штепсель из розетки.
- По завершении заточки одного зуба, нажмите на красную кнопку выключателя 3.
- Поднимите корпус 1 и установите в верхнее положение.
8
9
10
