- Переведите ручку 8 влево и протяните цепь вправо, пока следующий зуб с

таким же направлением заточки пройдет

стопор. Направление заточки зубьев в цепи

одинаково через один зуб.

- Потяните цепь влево, чтобы зуб уперся в

стопор.

- Зафиксируйте это положение цепи

поворотом ручки 8 вправо.

- Вновь включите машину и заточите этот зуб.

Выключите станок.

- Аналогично заточите все зубья с этим

направлением заточки.

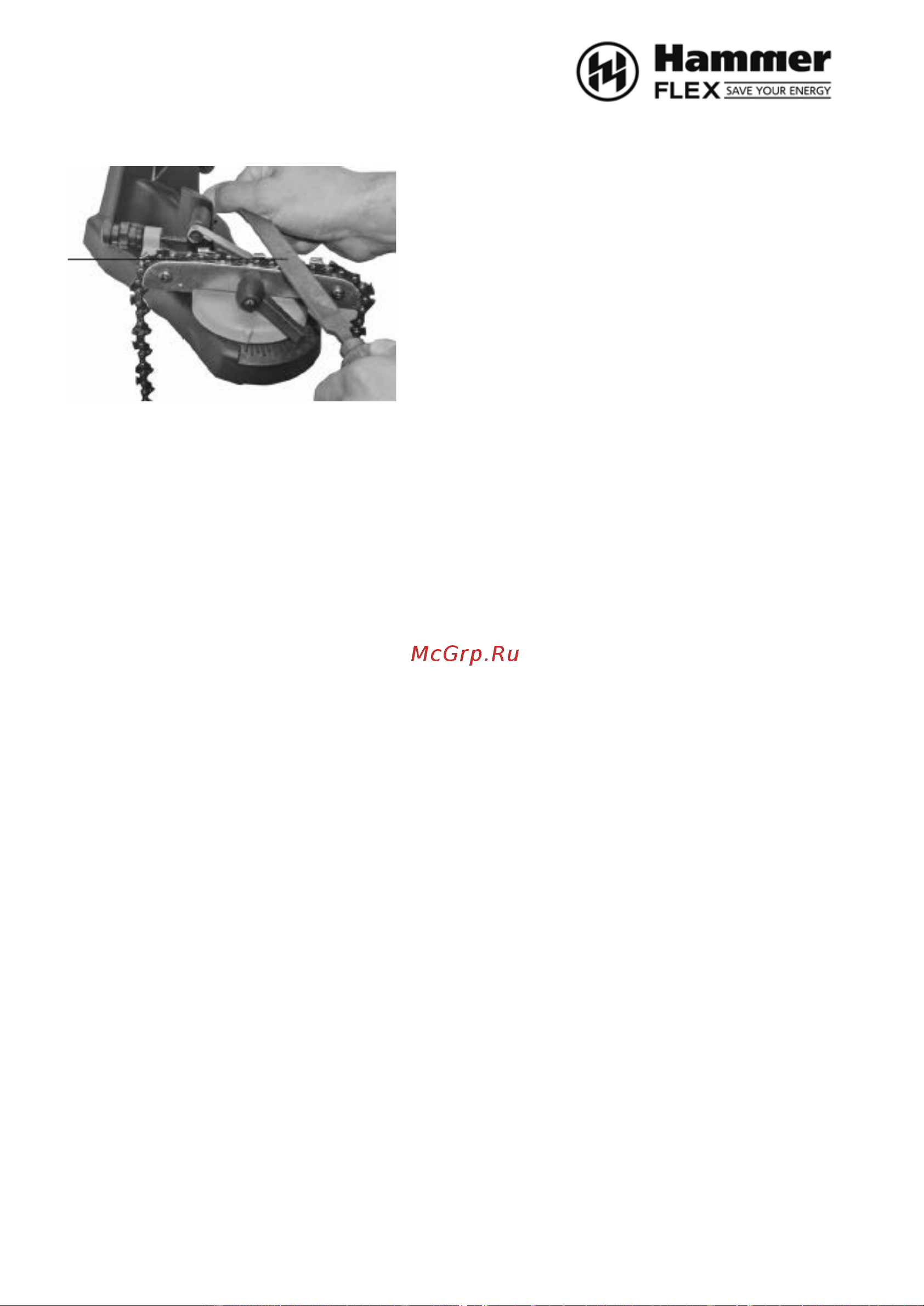

Примечание: Если мера глубины слишком

высока относительно зуба (обычно после 2/3 операции), используйте плоский

напильник.

Смена направления заточки (Рис.1).

После завершения заточки всех зубьев с одним направлением выключите станок,

нажав на кнопку выключателя (3, Рис.1) и отключите от сети.

- Отпустите гайку 6.

- Переустановите блок установки цепи на такой же угол по шкале 7, но в другом

направлении. Затяните гайку 6.

- Откиньте стопор 10 влево, чтобы он давал возможность перемещаться цепи

вперед-назад.

- Опустите корпус 1 и переместите цепь так, чтобы шлифовальный круг своей

плоской поверхностью слегка касался режущей кромки зуба цепи с другим

направлением заточки. Зафиксируйте это положение цепи поворотом ручки 8

вправо.

- Повторите все действия по настройке упора и толщины снимаемого слоя.

Заточите аналогично все зубья.

- Выключите станок, нажав красную кнопку выключателя 3, и отключите машину

от сети.

- Выньте цепь из направляющих станка. Цепь готова для установки на пилу.

Проверка заточного диска.

- станьте рядом с диском и проверьте, не качается ли он в сторону или

поперечно.

- если диск качается, немедленно остановите машину и убедитесь, что диск

надежно закреплен. При необходимости, замените круг.

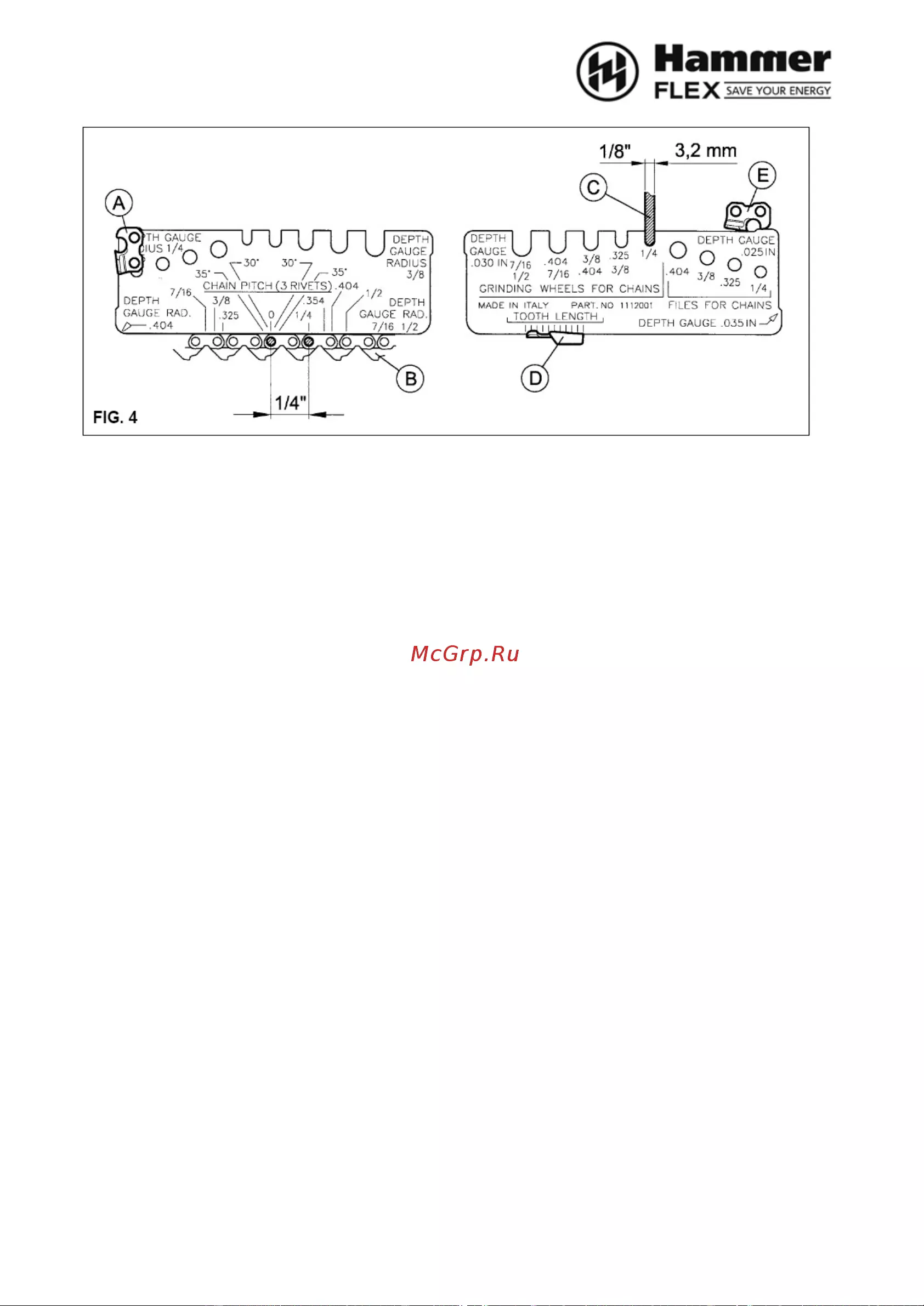

- когда инструмент выключен, проверьте сечение диска по специальной таблице

(Фиг.4, С).
