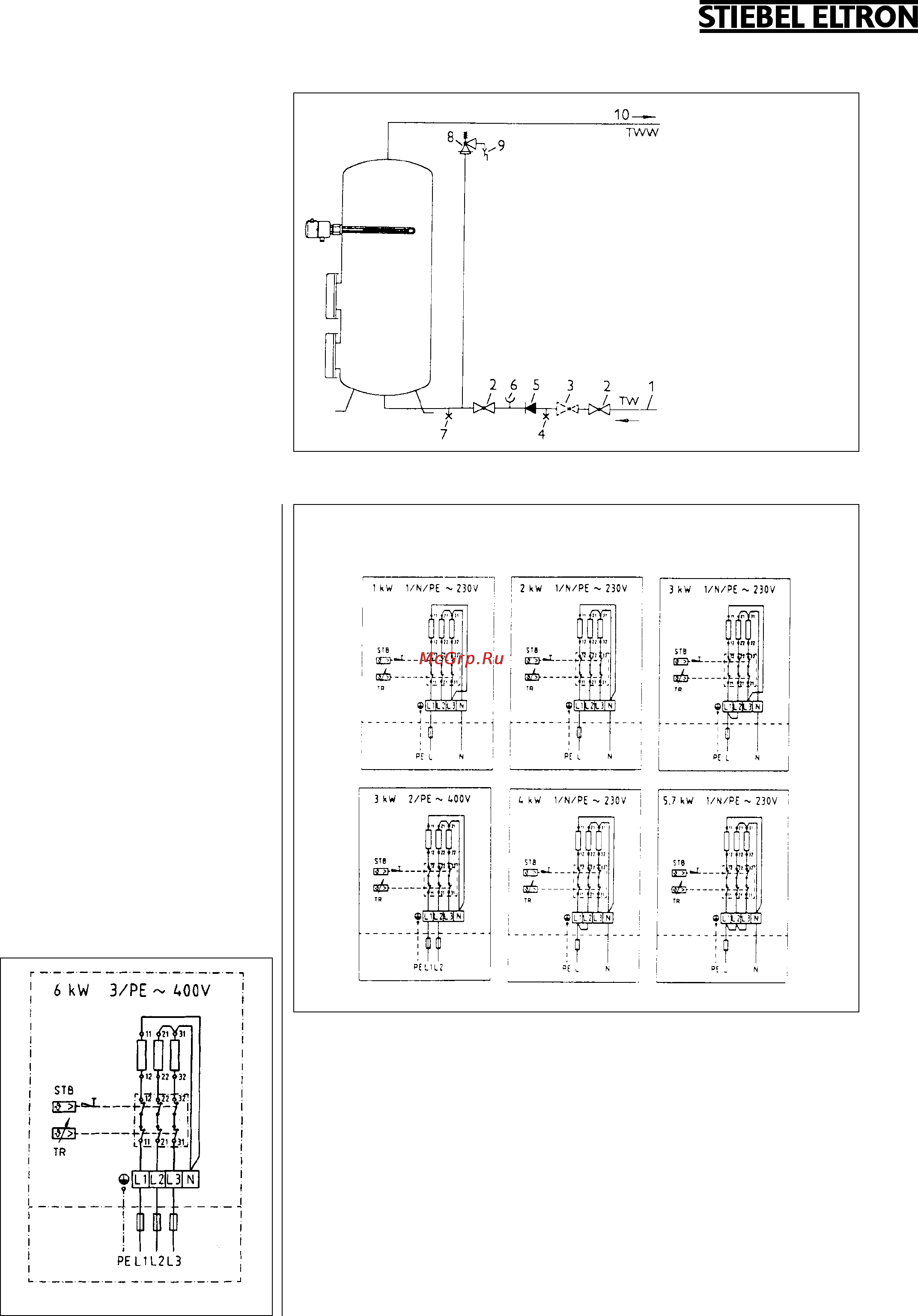

STIEBEL EURON Техника для комфорта Подключение воды Обратите внимание на указания производителя накопителя DIN 1988 г и предписания предприятия по водоснабжению При использовании нагревателей воды закрытого типа предохранительный клапан должен препятствовать превышению эксплуатационного давления указанного на щитке бака При применении нагревательного оборудования с использованием технической воды следует устанавливать защитную арматуру на приемном отверстии холодной воды согласно рис 4 При этом следует применять только испытанные конструкции предохранительных клапанов Электроподключение Обратите внимание на УОЕ 0100 и правила Вашего предприятия по эле ктроснабже н ию Прибор предназначен для жесткого соединения Выберите достаточное эксплуатационное сечение Необходимо чтобы прибор можно было отделять от сети через изоляционный участок минимум в 3 мм Прибор включен на 6 кВт 3 РЕ 4007 рис 5 Другую мощность и напряжение см электрич схему на рис 6 После электроподключения на схеме необходимо отметить ручкой блоки соответствующие подключаемой мощности и напряжению Соответствующую электрическую схему следует наклеить в обозначенное поле электросхемы внутренняя сторона крышки Защитный провод должен быть длиннее остальных проводов на 100 мм 6 kW 3 РЕ 400V Рис 5 10 мы I Приток холодной воды 2 Запорный клапан 3 Редукционный клапан понижающий давление если необходим 4 Контрольный клапан 5 Обратный клапан 6 Подключение к манометру 7 Сливной клапан 8 Предохранительный клапан 9 Провод для капающих капель Ю Сток подогретой воды
