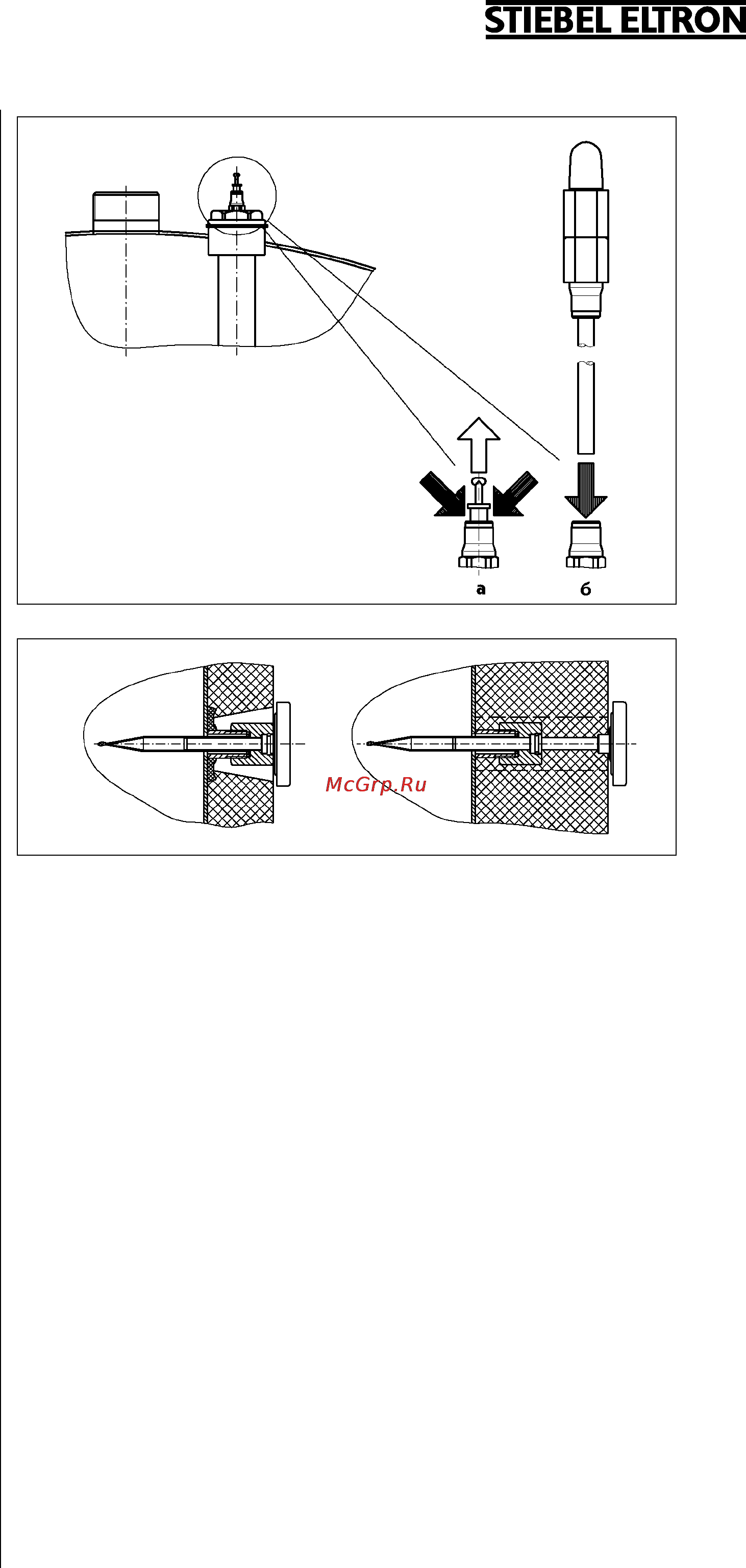

STIEBEL ELTRON Техника для комфорта Работы по подключению продолжение Смонтировать магистрали притока холодной и отвода горячей воды Во фланцевое отверстие смонтировать теплообменнник либо фланец с нагревательными тэнам либо заглушку учитывая при этом максимально допустимую глубину погружения тэнов или теплообмеенника расстояние к на рис З При использовании указанных комплектующих необходимое расстояние между тэнами теплообменником и стенкой бака обеспечивается автоматически Защитный анод Вынуть красную заглушку одновременно надавливая вниз зажимное кольцо см рис 4 а Открытый конец трубки индика тора вставить до упора рис 4 б Наклейку Указания по защитному аноду приклеить на теплоизоля цию на видном месте Внимание Если водонагреватель будет эксплуатироваться без сигнального индикатора то красная заглушка должна оставаться в завинченном состоянии Замена антикоррозийного анода При замене антикоррозийного анода необходимо следить за сопротивлением между анодом и соединительным штуцером бака Оно должно равняться макс 3 Ом Проверку антикоррозийного анода следует производить когда индикатор приобретает красный цвет Если защитный анод изношен его требуется заменить на новый В случае если монтаж штыревого анода сверху осуществить невозможно установите его через фланцевое отверстие или используйте цепочный защитный анод Рис 4 Рис 5 Т еплоизоляция Смонтировать теплоизоляцию при этом удлинение индикатора требуется провести через отверстие в верхней части прибора Теплоизоляцию в области штуцера для термометра ощутимое возвышение отметить и аккуратно надрезать Термометр рис 5 Термометр вставить до упора в защитную трубку и выровнять 5
