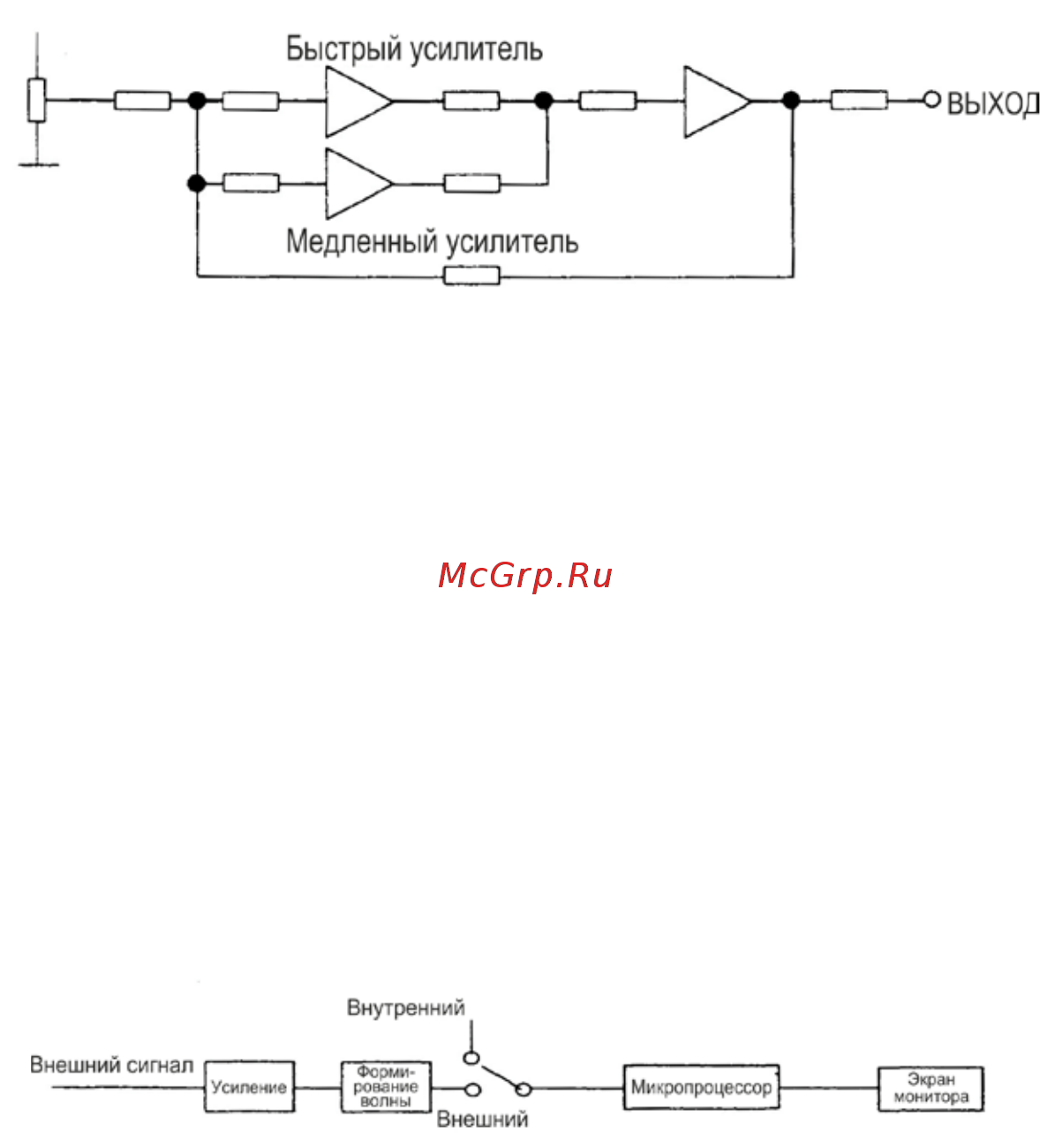

3.3. Усилитель мощности

Для обеспечения высокой скорости нарастания выходного

напряжения и хорошей стабильности, усилитель сделан

двухканальным (рисунок 4), вся схема усилителя имеет свойства

инвертирования.

Рис.4

3.4. Цифровой измеритель частоты

Схема включает широкополосный усилитель, задатчик прямоугольной

формы, микроконтроллер, ЖКИ и другие компоненты (рисунок 5),

когда частотомер установлен в положение «Внешнее измерение»,

внешний входной сигнал преобразуется в прямоугольный и

усиливается, затем попадает на измеритель частоты, и в конце

результат отображается на индикаторе. При внутреннем измерении

сигнал идет прямо измеритель частоты, время срабатывания затвора,

дробные числа, Гц и кГц определяются процессором.

Рис. 5
