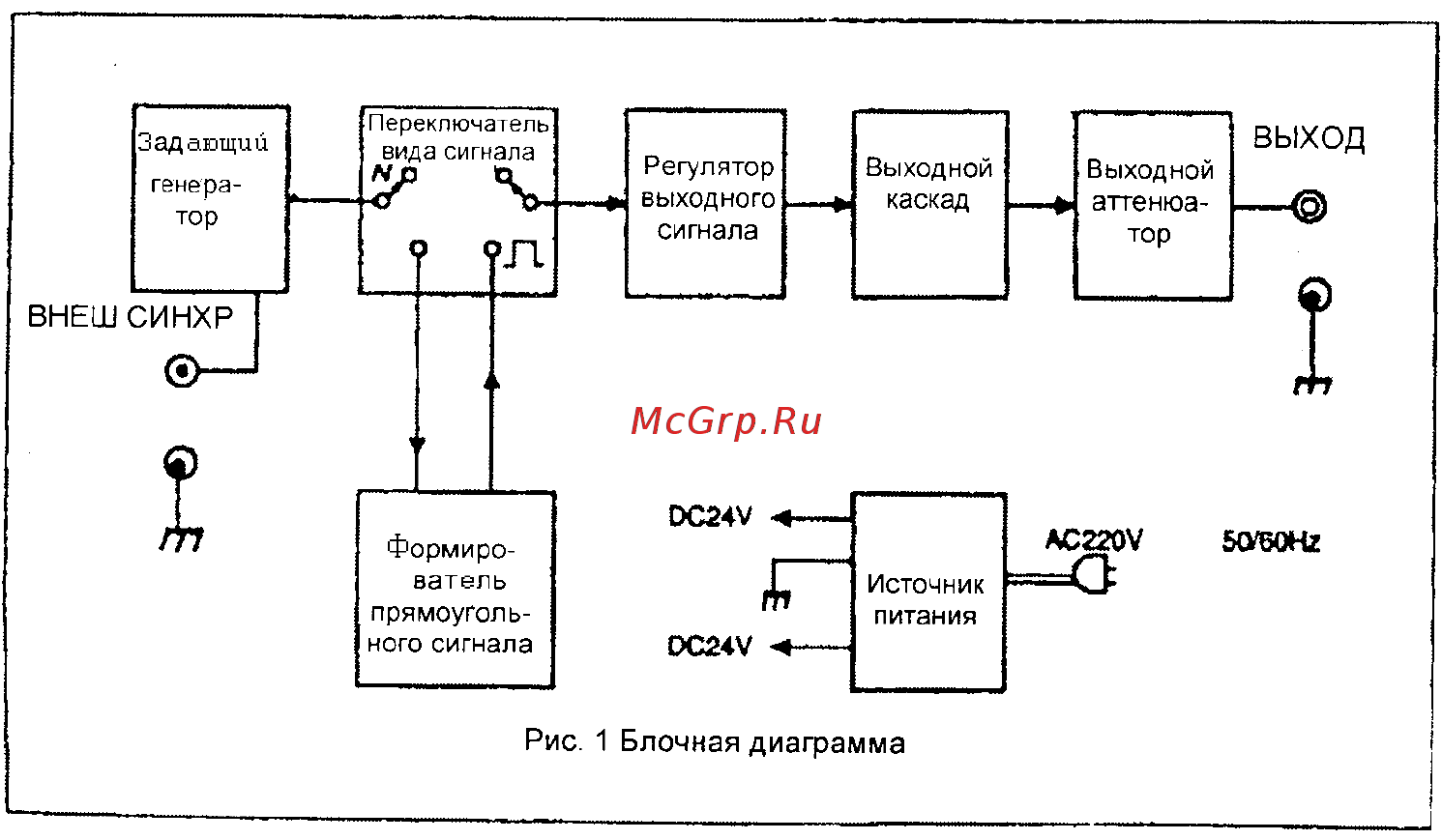

4. Элементы управления и их назначение

Приведенная ниже таблица описывает назначение управляющих

элементов лицевой панели. См. рисунок панели на стр. 4.

Лицевая панель.

1. Круговой указатель (DIAL POINTER)

Указывает частоту на круговой шкале

2. Круговая шкала (DIAL SCALE)

Откалибрована в диапазоне 10-100 для отображения частоты

колебаний.

3. Ручка регулировки частоты (FREQUENCE DIAL)

Эта ручка регулирует частоту колебаний. Частота определяется

путем умножения показаний кругового указателя на

коэффициент FREQ.RANGE.
