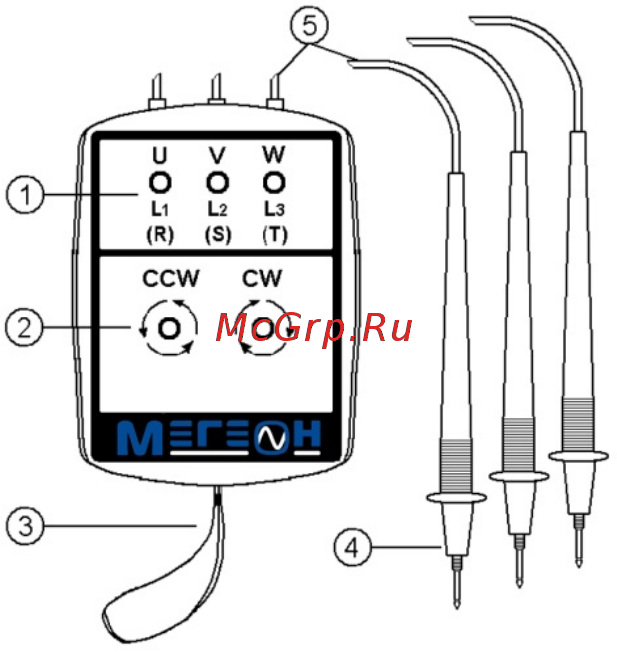

4 Элементы прибора

1. Светодиоды, указывающие наличие или отсутствие фазы:

оранжевые, 3 светодиода соответствующие фазам U,V и W

2. Светодиоды, указывающие порядок следования фаз: красный и

зеленый.

3. Ремешок для запястья: предотвращает падение фазоуказателя

4. Щупы

5. Измерительные провода:

красный щуп соответствует фазе U (L1, R);

желтый щуп соответствует фазе V (L2, S);

зеленый щуп соответствует фазе W (L3, T).

5 Методика измерения

Подключите наконечники проводов фазоуказателя к проводам

проверяемой 3-х фазной сети (Не допускается надевать ремешок на

запястье при измерении). Для измерения подходит любая часть провода

(при измерении в средней части следует перед подключением снять с

участка провода его изоляцию). В целях защиты от электрического

шока и удобства измерения используйте наконечники- зажимы,

которые навинчиваются на металлические наконечники щупов

фазоуказателя. После подключения прибор укажет на наличие или

обрыв, а также порядок следования фаз.
