Электрический кондиционер воздуха мобильного типа

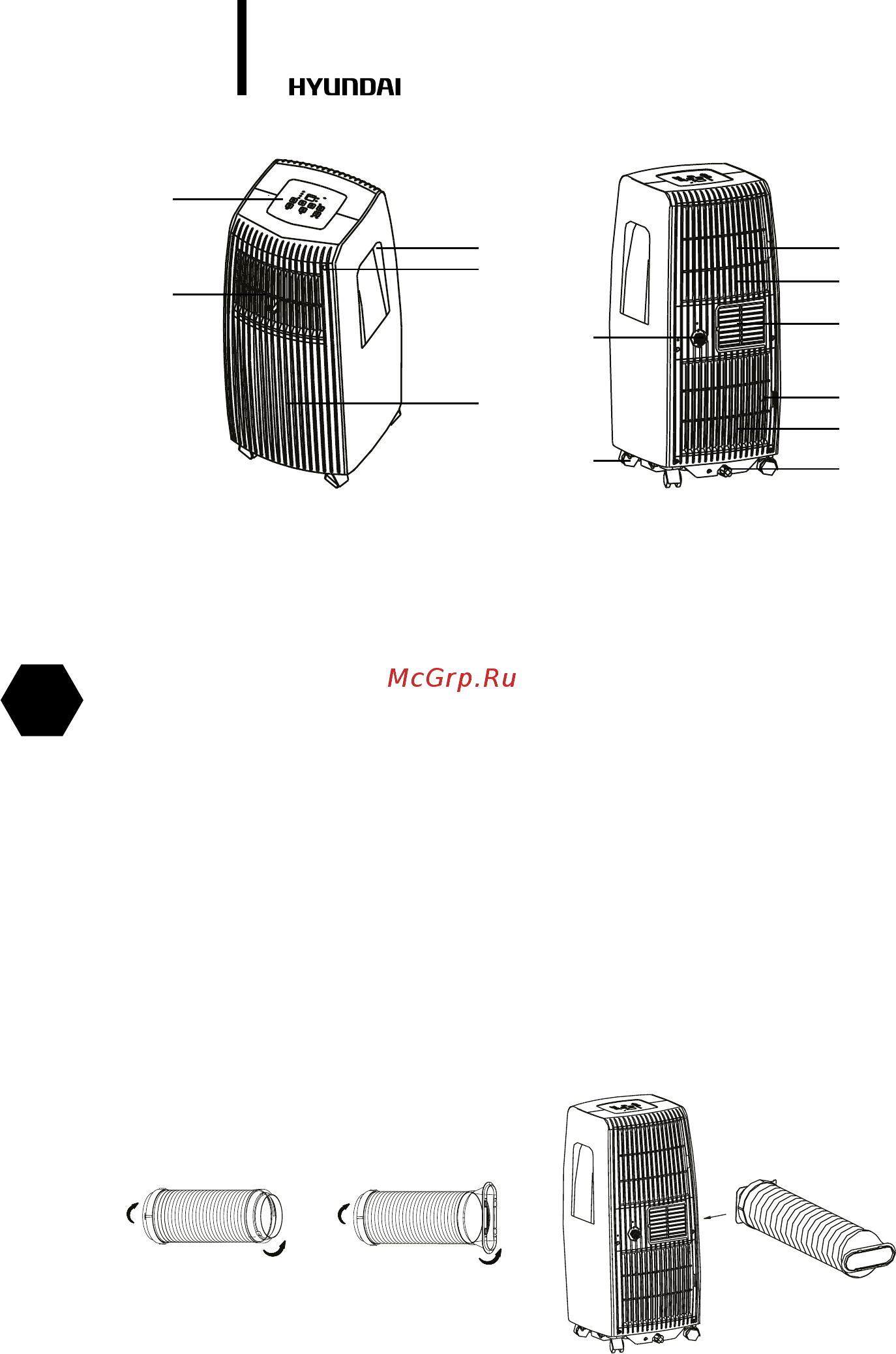

4. ОПИСАНИЕ МОБИЛЬНОГО КОНДИЦИОНЕРА

(рис.2 и 3)

1. Панель управления

2. Горизонтальные жалюзи

3. Ручка для переноски

4. Приемник сигнала с пульта управления

5. Панель

6. Фильтр для очистки воздуха

7. Воздуховыпускная решетка

8. Ролики для перемещения

9. Воздухозаборная решетка

10. Отверстие для слива конденсата

11. Воздухозаборная решетка

12. Фильтр для очистки воздуха

13. Отверстие для слива конденсата

Установка шланга для выброса воздуха (рис. 4)

1. Перед эксплуатацией прибора установите адаптер на шланг для вывода воздуха (рис.4-2).

2. Установите шланг для вывода воздуха в отверстие ( рис. 4-3).

3 6

Рис. 2

Рис. 4-2Рис. 4-1 Рис. 4-3

Рис. 3
