11
X V-AMP
9.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
9.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ИНСТРУМЕНТАЛЬНЫЙ ВХОД
Тип 6,3-мм монофоническое
гнездо, несимметр.
Входной импеданс прибл. прибл.1 МОм
Макс. входной уровень +5 дБu
ВЫХОД LINE/PHONE
Тип 6,3-мм стереофоническое
гнездо, симметр.
Выходной импеданс прибл. 50 Ом
Макс. выходной уровень +13 dBu @ 10 KОм /
+18 dBm @ 100 Ом
ВЫХОД MONO AMP
Тип 6,3-мм монофоническое
гнездо, несимметр.
Выходной импеданс прибл. 100 Ом
Макс. выходной уровень -7 dBu
ЦИФРОВАЯ О БРАБОТКА СИГНАЛА
Преобразователь 24-битный дельта-сигма,
64/128-кратная передискретизация
Динамический диапазон АЦП
прибл. 100 дБ @ Preamp Bypass
Динамический диапазон ЦАП
прибл. 95 дБ
Частота дискретизации 31,250 кГц
DSP 100 Mips
Время задержки макс. 1960 мс стерео
Время прохождения сигнала
(Line In > Line Out) прибл. 5 мс
ДИСПЛЕЙ
Тип двузначный 7-сегментный светодиодный
ЭЛЕКТРОПИТАНИЕ
Сетевое напряжение США/Канада 120 В ~, 60 Гц
Великобритания/Австралия
240 В ~, 50 Гц
Китай/Корея 220 В ~, 50 Гц
Европа 230 В ~, 50 Гц
Япония 100 В ~, 50 - 60 Гц
Потребляемая мощность макс. 7 Вт
Подключение к сети внешний двухполюсный блок
питания
ГАБАРИТЫ/ВЕС
Габариты (B x Ш x Г)
прибл. 70 мм x 235 мм x 175 мм
Вес прибл. 0,75 кг
Вес брутто прибл. 1,75 кг.
8. МОНТАЖ
8.1 Аудиосоединения
Вход BEHRINGER X V-AMP и моновыход MONO AMP OUT
выполнены на несимметричных 6,3-мм разъемах, а
линейный выход/выход на наушники – на стереоджеке.
Линейный выход Line Out может использоваться как для
симметричного, так и для несимметричного подключения.

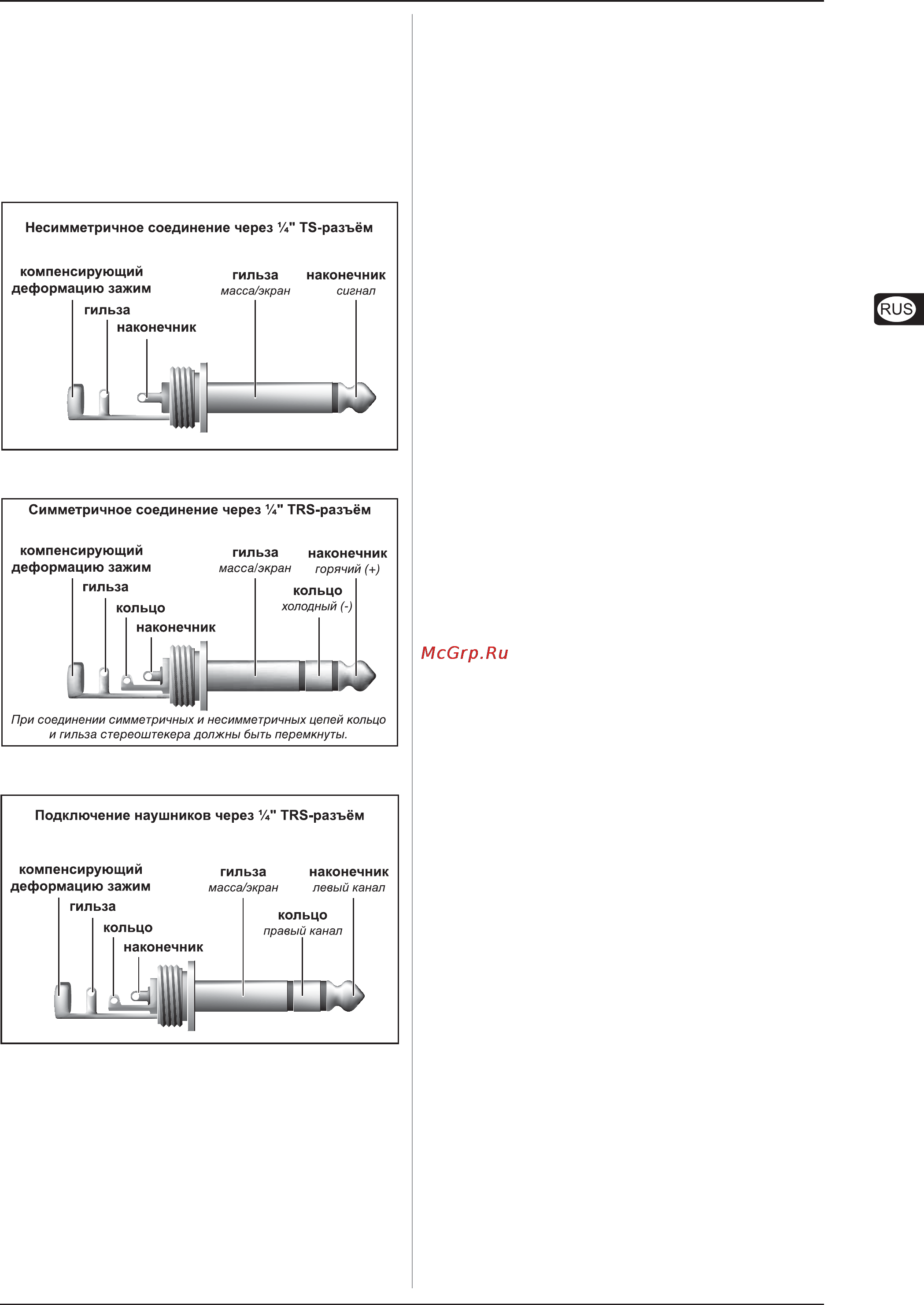

Рис. 8.1: 6,3-мм монофоническое
Рис. 8.2: 6,3-мм стереофоническое
Рис. 8.3: Стереоджек для наушников
