JBL club-704 [10/38] Conexões de entrada do pré amplificador club 704 operação com dois canais

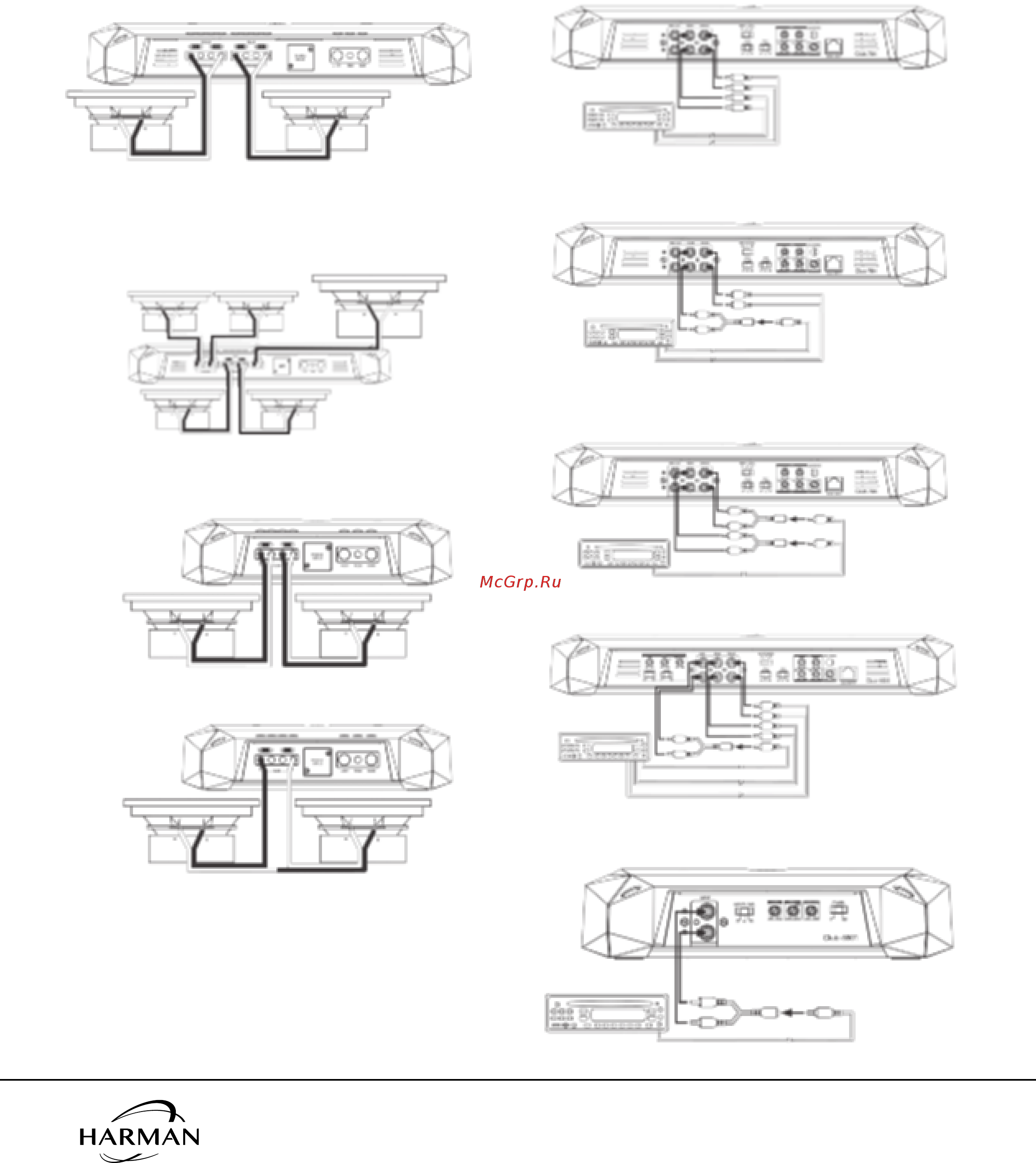

5. Conexões do alto-falante Club 704: operação com

dois canais

Impedância mínima dos alto-falantes: 4 Ohms cada

6. Conexões do alto-falante Club 4505

Impedância mínima dos alto-falantes: 2 Ohms cada

Impedância mínima do subwoofer: 2 Ohms

7. Conexões do alto-falante Club 5501

Impedância mínima dos alto-falantes: 2 Ohms (1 subwoofer) ou 4 Ohms (2 subwoofers)

8. Conexões de entrada do pré-amplificador Club 704:

Club 4505

12. Conexões de entrada do pré-amplificador

Club 5501

OBSERVAÇÕES:

•

É permitido conectar dois subwoofers em paralelo aos pares de

conectores de alto-falantes.

•

Um único subwoofer pode ser conectado a qualquer um dos pares

de conectores de alto-falantes.

•

É permitido conectar dois subwoofers de 2 Ohms a um par de

conectores em série para atingir a impedância mínima de 2 Ohms

© 2016 HARMAN International Industries, Incorporated. Todos os direitos reservados.

JBL é marca registrada da HARMAN International Industries, Incorporated, registrada nos Estados Unidos e/ou em

outros países. As características, as especificações e o design estão sujeitos a alteração sem aviso prévio.

Subwoofer de 4 Ohms Subwoofer de 4 Ohms

Saídas frontais

Saídas de linha RCA

Adaptador em Y (não incluído)
