УСТАНОВКА И ПОДКЛЮЧЕНИЕ
Предупреждение
•
Устройство можно использовать только с источником питания 12 В постоянного тока
с отрицательным заземлением.
•
Отключите отрицательную клемму аккумулятора перед подключением проводов и
монтажом.
•
Не подключайте провод аккумулятора (жёлтый) и провод высокого напряжения
(красный) к корпусу машины или проводу заземления (чёрный), чтобы не допустить
короткое замыкание.
•
Изолируйте свободные провода виниловой лентой, чтобы не допустить короткое
замыкание.
•
После установки обязательно заземлите данное устройство на корпус автомобиля.
Внимание
•
В целях безопасности работа по подключению проводов и монтажу должна
выполняться специалистами. Обратитесь к поставщику автомобильных аудиосистем.
•
Данное устройство подлежит установке в консоль автомобиля. Не прикасайтесь к
металлическим деталям устройства в процессе и на протяжении некоторого времени
после завершения эксплуатации устройства. Температура металлических деталей,
таких как радиатор охлаждения и кожух, существенно повышается.
•
Не подключайте провода динамиков
[
к корпусу машины, проводу заземления
(чёрный) или параллельно.
•
Установите устройство под углом менее 30º.
•
Если в электропроводке транспортного средства нет клеммы зажигания,
подключите провод высокого напряжения (красный) к клемме на блоке плавких
предохранителей, которая обеспечивает питание с напряжением 12 В постоянного
тока и которая включается и выключается ключом зажигания.
•
Держите все кабели вдали от тепловыделяющих металлических частей.
•
После установки устройства, убедитесь в том, что все осветительные и электронные
приборы вашего автомобиля работают в прежнем режиме.
•
Если предохранитель сгорел, первым делом убедитесь в том, что кабели не касаются
корпуса автомобиля, после чего замените предохранитель на аналогичный новый.
Стандартная процедура
1
Извлеките ключ из замка зажигания, затем отсоедините
разъем
[
автомобильного аккумулятора.
2
Правильно подключите провода.
См. раздел “Подключение проводов”. (
17
)
3
Установите устройство в вашем автомобиле.
См. раздел “Установка устройства (установка в приборную
панель)”.
4
Подключите клемму
[
автомобильного аккумулятора.
5
Выполните сброс устройства.
(
3
)
Подключите необходимые
провода. (
17
)
Приборная панель
автомобиля
Отогните соответствующие фиксаторы,
предназначенные для прочной установки
посадочного корпуса.
Порядок извлечения устройства
1
Снимите переднюю панель.
2 Вставьте соединительный штифт на
ключах для демонтажа в отверстия на
обеих сторонах декоративной панели,
затем извлеките его.
3 Введите ключи для демонтажа в
прорези на каждой стороне, затем
следуйте инструкциям со стрелками,
как показано справа.

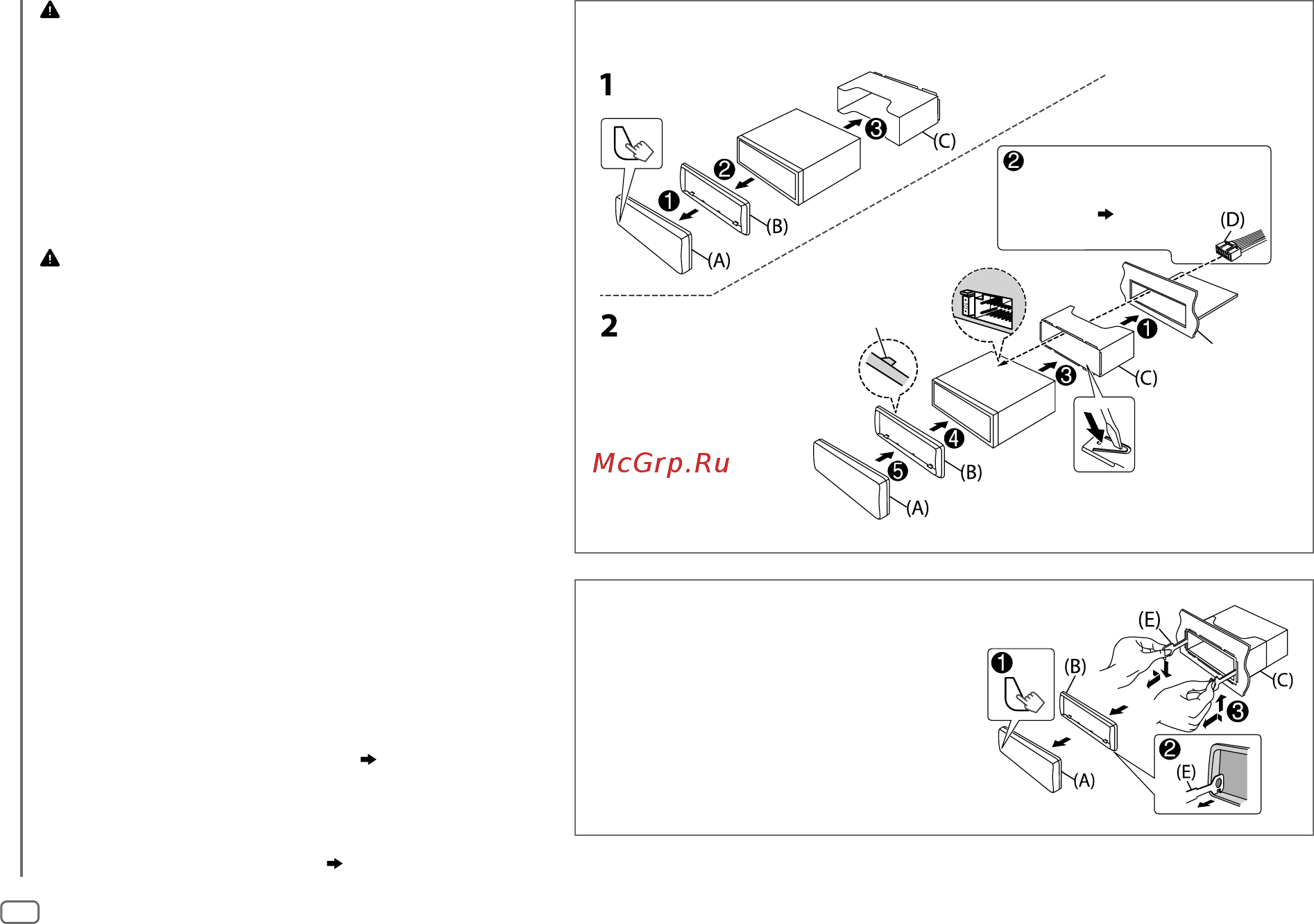

Установка устройства (установка в приборную панель)
Фиксатор вверху
Перед сборкой расположите
декоративную панель, как
показано.
