Gorenje ECT 350 C [14/16] Монтаж двух варочных поверхностей

Содержание

• Важные указания 2
• Противопожарной защтиты 2
• Руководство по подключению к электросети 2
• Руководство по эксплуатации 2
• Стеклокерамическая варочная поверхность 94 советы по экономии электроэнергии 96 2
• Стеклокерамической поверхностью ю2 монтаж варочной поверхности юз подключение варочной поверхности к 104 2
• Табличка 2
• Технические данные 2
• Уважаемый покупатель 2
• Управление варочной поверхностью 7 очистка и повседневный уход за 102 2
• Электросети 2
• Элементы управления варочной поверхностью 4
• Посуда 5
• Включение варочной поверхности 7
• Включение конфорок 7
• Ео с в а 7
• Ii iii 8
• Быстрое выключение 8
• Включение защитной блокировки 8
• Выключение варочной поверхности 8
• Выключение конфорок 8
• Ео с в а 8
• Защитная блокировка защита от детей 8
• Выключение защитной блокировки 9
• Индикаторы остатка теплоты 9
• Режим автоматика приготовления 9
• Включение дополнительного контура нагрева 10
• Выключение дополнительного контура нагрева 10
• Дополнительный контур нагрева у некоторых моделей 10
• Ограничение длительности работы 10
• Режим автоматика приготовления не подходит для 10
• Режим автоматика приготовления подходит для 10
• Особые предупреждения и сообщение дефектов 11
• Важные указания 13
• Размеры выреза для монтируемой нагревательной плиты 13
• Монтаж двух варочных поверхностей 14
• Поступок монтажа 14
• Основное приспособление датчиков к окружающей среде 15
• Схема подключения 15
• Для подключения можно употреблять 16
• Зукзгтэ 16

Похожие устройства

• Indesit WISN 100 (CSI) Инструкция по эксплуатации
• Gorenje WA614SYW Инструкция по эксплуатации
• Voxtel SELECT 1800 Инструкция по эксплуатации
• Gorenje WA612SYB Инструкция по эксплуатации
• Gorenje NRK65SYW2 Инструкция по эксплуатации
• Indesit IWUD 4105 (CIS) Инструкция по эксплуатации
• AEG HK854080FB Инструкция по эксплуатации
• Polaris Mercury 5.3 SD Инструкция по эксплуатации
• Fagor VFT-750 Инструкция по эксплуатации
• Voxtel PROFI 6210 Инструкция по эксплуатации
• Gorenje WA612SYW Инструкция по эксплуатации
• Fagor VFT-400 Инструкция по эксплуатации
• AEG HK654070XB Инструкция по эксплуатации
• Gorenje NRK68SYA Инструкция по эксплуатации
• Kospel EPPV 18 BONUS Инструкция по эксплуатации
• Voxtel PROFI 6200 Инструкция по эксплуатации
• Indesit K3E117(W)/RU Инструкция по эксплуатации
• Gorenje WA610SYW Инструкция по эксплуатации
• Gorenje NRK68SYB Инструкция по эксплуатации
• Fagor VFT-320 Инструкция по эксплуатации

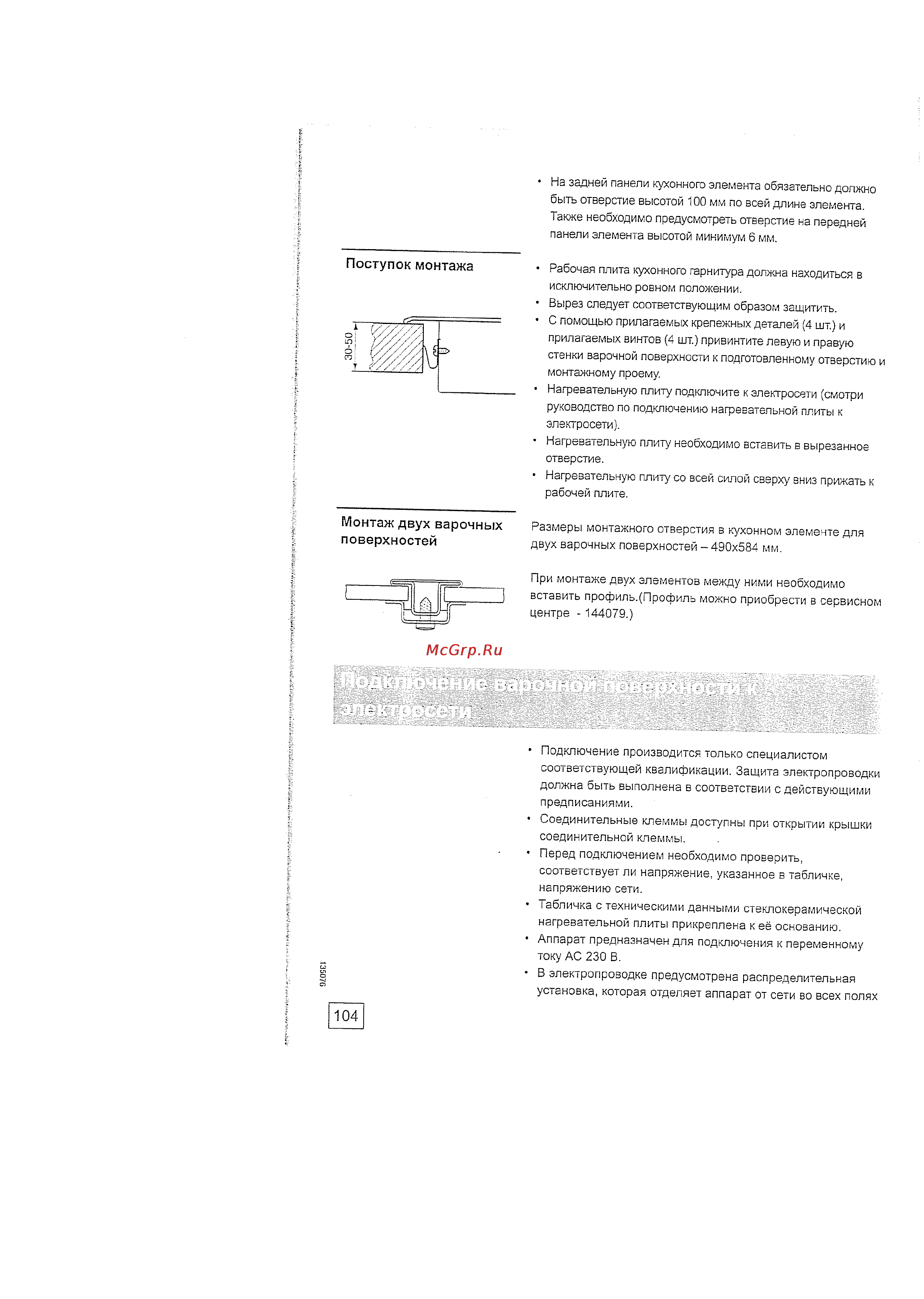

На задней панели кухонного элемента обязательно должно быть отвершие высоюй 100 мм по всей длине элемента Также необходимо предусмотреть отверстие на передней панели элемента высотой минимум 6 мм Поступок монтажа Рабочая плита кухонного гарнитура должна находиться в исключительно ровном положении Вырез следует соответствующим образом защитить С помощью прилагаемых крепежных деталей 4 шт и прилагаемых винтов 4 шт привинтите левую и правую стенки варочной поверхности к подготовленному отверстию и монтажному проему Нагревательную плиту подключите к электросети смотри руководство по подключению нагревательной плиты к электросети Нагревательную плиту необходимо вставить в вырезанное отверстие Нагревательную плиту со всей силой сверху вниз прижать к рабочей плите Монтаж двух варочных поверхностей Размеры монтажного отверстия в кухонном элементе для двух варочных поверхностей 490x584 мм При монтаже двух элементов между ними необходимо вставить профиль Профиль можно приобрести в сервисном центре 144079 Подключение производится только специалистом соответствующей квалификации Защита электропроводки должна быть выполнена в соответствии с действующими предписаниями Соединительные клеммы доступны при открытии крышки соединительной клеммы Перед подключением необходимо проверить соответствует ли напряжение указанное в табличке напряжению сети 1абличка с техническими данными стеклокерамической нагревательной плиты прикреплена к её основанию 135076 Аппарат предназначен для подключения к переменному току АС 230 В В электропроводке предусмотрена распределительная установка которая отделяет аппарат от сети во всех полях 104
