CEM DT-9812 [10/16] B измерение переменного тока нагрузки

Токовые клещи True RMS AC Инструкция

• Установить поворотный переключатель в требуемое положение

• Нажать на рычаг, чтобы раскрыть токовый охват и разместить в нем

два провода (одна фаза, два провода), три провода (три фазы, 3

провода) или четыре провода (три фазы, 4 провода). Убедиться в том,

что токовый охват закрыт.

• Проверить измеренное значение на ЖК-экране.

3. Переключатель режимов 50/60Гц и широкого частотного диапазона

Переключатель в положении 50/60 Гц

Данные клещи отличаются превосходной частотной характеристикой

благодаря электрическим характеристикам охвата с обмоткой. Результат

измерения содержит не только основную частоту 50/60Гц, но и ряд

высокочастотных гармоник, наложенных на основную частоту. Для

устранения влияния высокочастотного шума предусмотрен фильтр низких

частот. Для включения фильтра следует установить переключатель в

положение 50/60. Фильтр удаляет сигнал на частоте 100Гц с поглощением

на уровне примерно 24дБ/октава.

Переключатель в положении широкочастотного диапазона

Если тестируемая цепь соединена с устройством, генерирующим ток

высокой частоты, например, инвертор, регуляторы и др., переключатель

следует установить в положение широкочастотного диапазона для

измерения сигнала с частотой в диапазоне 40Гц-1кГц. Если необходимо

проверить наличие высокочастотного сигнала, можно установить

переключатель в положение 50/60, а затем в положение широкочастотного

диапазона и оценить разницу. Если показания сильно отличаются друг от

друга, сигнал содержит высокочастотные гармоники.

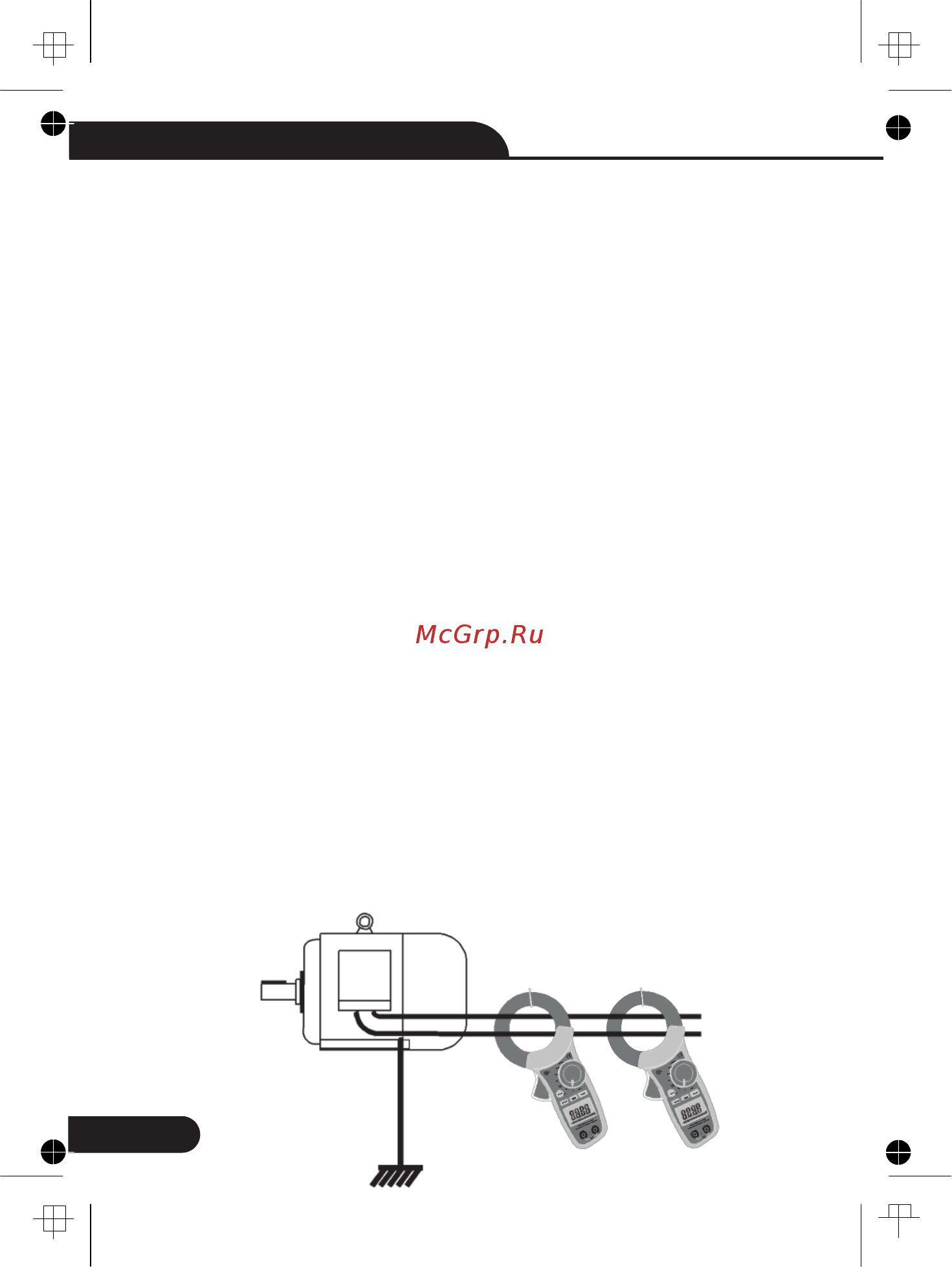

B. Измерение переменного тока нагрузки

ТОК НАГРУЗКИ ТОК УТЕЧКИ
