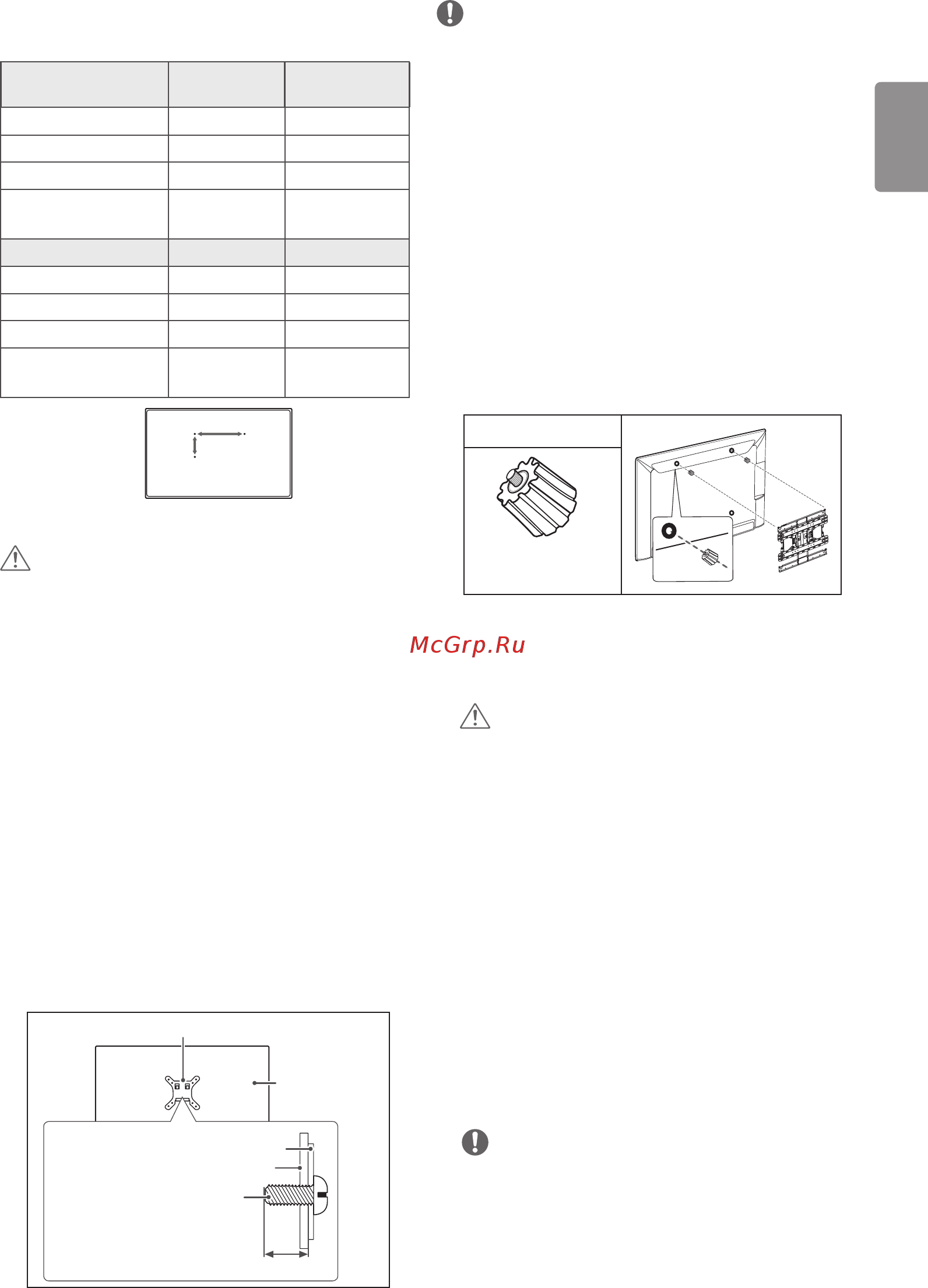

![LG 28lh491u [21/42] Подключение внешних устройств](/views2/1220618/page21/bg15.png)
11
Принадлежности, приобретаемые отдельно
(кронштейн для настенного крепления)
Модель 22LF49** 28LF49**
75 x 75 100 x 100
Стандартный винт M4 X L10 M4 X L10
Количество винтов 4 4
Кронштейн для
настенного крепления
LSW140B LSW140B
Модель 32LF58** 42/50/55LF58**
200 x 200 400 x 400
Стандартный винт M6 M6
Количество винтов 4 4
Кронштейн для
настенного крепления
LSW240B
MSW240
LSW440B
MSW240
A
B
ВНИМАНИЕ!
• Перед перемещением и установкой телевизора отключите
кабель питания. Несоблюдение этого правила может привести к
поражению электрическим током.
• Отсоедините подставку перед установкой настенного крепления
телевизора, выполнив процедуру подсоединения подставки в
обратном порядке.
• Установка телевизора на потолок или наклонную стену может
привести к его падению и получению травмы.
Следует использовать одобренный кронштейн LG для
настенного крепления и обратиться к местному дилеру или
квалифицированному специалисту.
• Не заворачивайте винты с избыточной силой, т.к. это может
привести к повреждению телевизора и потере гарантии.
• Следует использовать винты и настенные крепления, отвечающие
стандарту VESA. Гарантия не распространяется на повреждения
или травмы, полученные в результате неправильного
использования или использования не соответствующих аксессуаров.
• Длина винтов с внешней стороны задней крышки не должна
Кронштейн для настенного крепления
Задняя крышка
Стандартный винт:
M4 x L10
Кронштейн для настенного крепления
Задняя крышка
Макс. 8 мм
ПРИМЕЧАНИЕ
• Следует использовать винты, указанные в спецификации для
винтов стандарта VESA.
• Комплект кронштейна для настенного крепления снабжается
инструкцией по монтажу и необходимыми комплектующими.
• Настенный кронштейн является дополнительным аксессуаром.
Дополнительные аксессуары можно приобрести у местного
дилера.
• Длина винтов может зависеть от кронштейна для настенного
крепления. Убедитесь в том, что винты имеют соответствующую
длину.
• Дополнительная информация приведена в руководстве к
кронштейну для настенного крепления.
• При креплении телевизора к кронштейну для настенного
крепления другого производителя вставьте фигурные шайбы
настенного крепления в отверстия для крепления телевизора
к стене для сохранения его вертикального положения. (Только
если предоставлен элемент, приведенный в следующей форме)
Прилагаемый элемент
Фигурная шайба
настенного крепления
РУССКИЙ
Подключение внешних
устройств
ПОДКЛЮЧЕНИЕ ВНЕШНИХ УСТРОЙСТВ
Убедитесь в том, что розетки, в которые вставлены кабели
питания внешних устройств и телевизора заземлены.
ПЕРЕД ПОДКЛЮЧЕНИЕМ НЕОБХОДИМО ОБЕСТОЧИТЬ ВСЕ
ПОДКЛЮЧАЕМЫЕ УСТРОЙСТВА И ТЕЛЕВИЗОР!
ОТКЛЮЧИТЕ АНТЕННУ ОТ ТЕЛЕВИЗОРА!
Подключите сигнальные кабели от внешних
устройств к телевизору, а затем подключите все
устройства к электросети. Обязательно используйте
антенный изолятор (входит в комплект поставки в
зависимсти от модели) для подключения антенного
кабеля.
НИ В КОЕМ СЛУЧАЕ НЕ ВКЛЮЧАЙТЕ ТЕЛЕВИЗОР И
ПОДКЛЮЧАЕМЫЕ УСТРОЙСТВА В ЭЛЕКТРОСЕТЬ ДО ТЕХ ПОР,
ПОКА НЕ ЗАКОНЧИЛИ ПОДСОЕДИНЯТЬ К НЕМУ СИГНАЛЬНЫЕ
КАБЕЛИ. ЭТО МОЖЕТ ПРИВЕСТИ К ПОВРЕЖДЕНИЮ
ТЕЛЕВИЗОРА И ПОДКЛЮЧАЕМЫХ УСТРОЙСТВ.
Помните, что электропроводка помещения, где
планируется эксплуатировать телевизор должна
соответствовать требованиям СНиП 3.05.06-85*
*в зависимости от страны.
ВНИМАНИЕ!
VESA (mm) (A x B)
VESA (mm) (A x B)
Подключите к телевизору различные внешние устройства и
переключайте режимы источников для выбора внешнего
устройства.
ПРИМЕЧАНИЕ
28LH49**
превышать 8 мм. (только для LF49**, LH49**)
