13
ОПИСАНИЕ СБОРКИ И РАБОТЫ
Установка
или снятие
блока аккумуля-
торов
Перед установкой/снятием аккумуляторной
батареи убедитесь, что переключатель реверса
(4) установлен в среднем положении (блокиров-
ка), а также, что кнопка включения работает над-
лежащим образом и возвращается в положение
«ВЫКЛ», если ее отпустить.
Для установки аккумуляторной батареи:
держите инструмент в одной руке, другой рукой
возьмите аккумуляторный блок кнопкой снятия
батареи (7 Рис.1) вперед и вверх (как показано
на Рис.3), совместите направляющие на батарее с
направляющими на основании рукоятки инстру-
мента, вставьте аккумулятор до щелчка с фикса-
цией. Не прикладывайте чрезмерного усилия:
если батарея не вставляется, возможно, Вы что-то
делаете не так, проделайте процедуру вставки ак-
кумулятора сначала.
Для снятия аккумуляторной батареи, нажми-
те кнопку фиксации аккумулятора (7) и аккуратно
вытащите батарею из места установки.
Включение инструмента
Для запуска инструмента просто нажмите
кнопку включения (Рис.4). Скорость инструмен-
та увеличивается при увеличении давления на
кнопку включения. Отпустите кнопку включения
для остановки работы.
Переключение скоростей
Инструмент оснащен переключателем скоро-
стей (3 Рис. 1). На скорости 1 максимальная ско-
рость вращения 400 оборотов/мин, на скорости
2 – 1100оборотов/мин. На пониженной скорости
обеспечивается больший крутящий момент для
закручивания крепежных изделий и для сверле-
ния материалов на низких оборотах. Вторая пере-
дача – для сверления на высоких оборотах.
ВНИМАНИЕ!
• Всегда полностью переводите рычаг изменения
скорости в правильное положение. Если Вы рабо-
таете с инструментом, а рычаг изменения скоро-
сти находится посередине между обозначениями
«1» и «2», это может привести к повреждению
инструмента.
• Не переключайте рычаг измнения скорости при
работающем инструменте. Это может привести к
повреждению инструмента.
Действие реверсивного
переключателя
Направление вращения патрона можно из-
менить с помощью реверсивного переключателя
(4 Рис.1). Он расположен над кнопкой включения
(Рис.5).
Чтобы включить вращение по часовой стрел-
ке (закручивание) необходимо переключить ре-
верс в крайнее левое положение (при располо-
жении инструмента патроном от оператора). Для
вращения против часовой стрелки (выкручива-
ние) – в крайнее правое.
В среднем нейтральном положении кнопка
запуска и патрон заблокированы.
ВНИМАНИЕ!
• Перед работой всегда проверяйте направление
вращения.
• Пользуйтесь реверсивным переключателем
только после полной остановки инструмента.

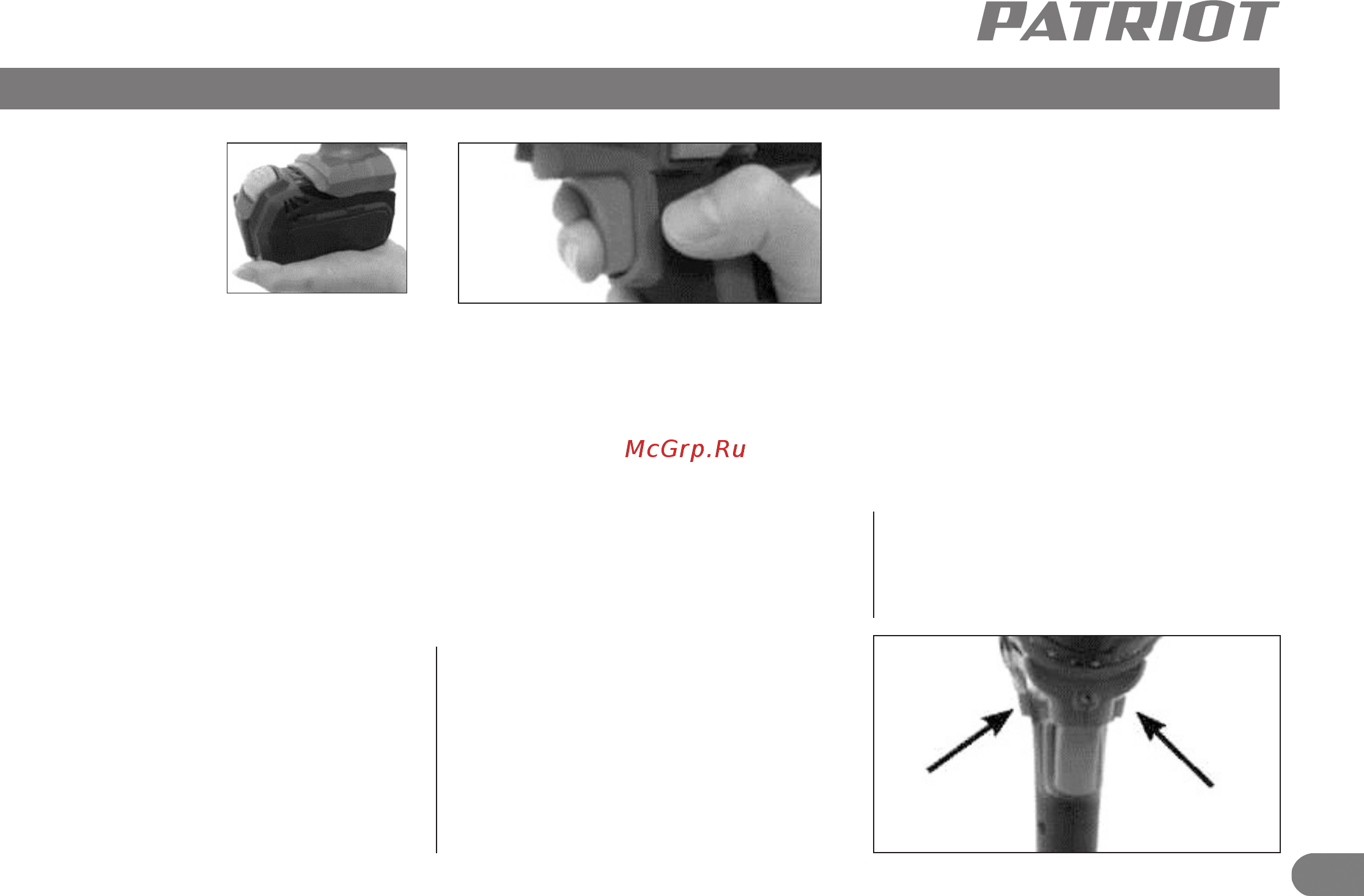

Рис. 3
Рис. 4
Рис. 5
