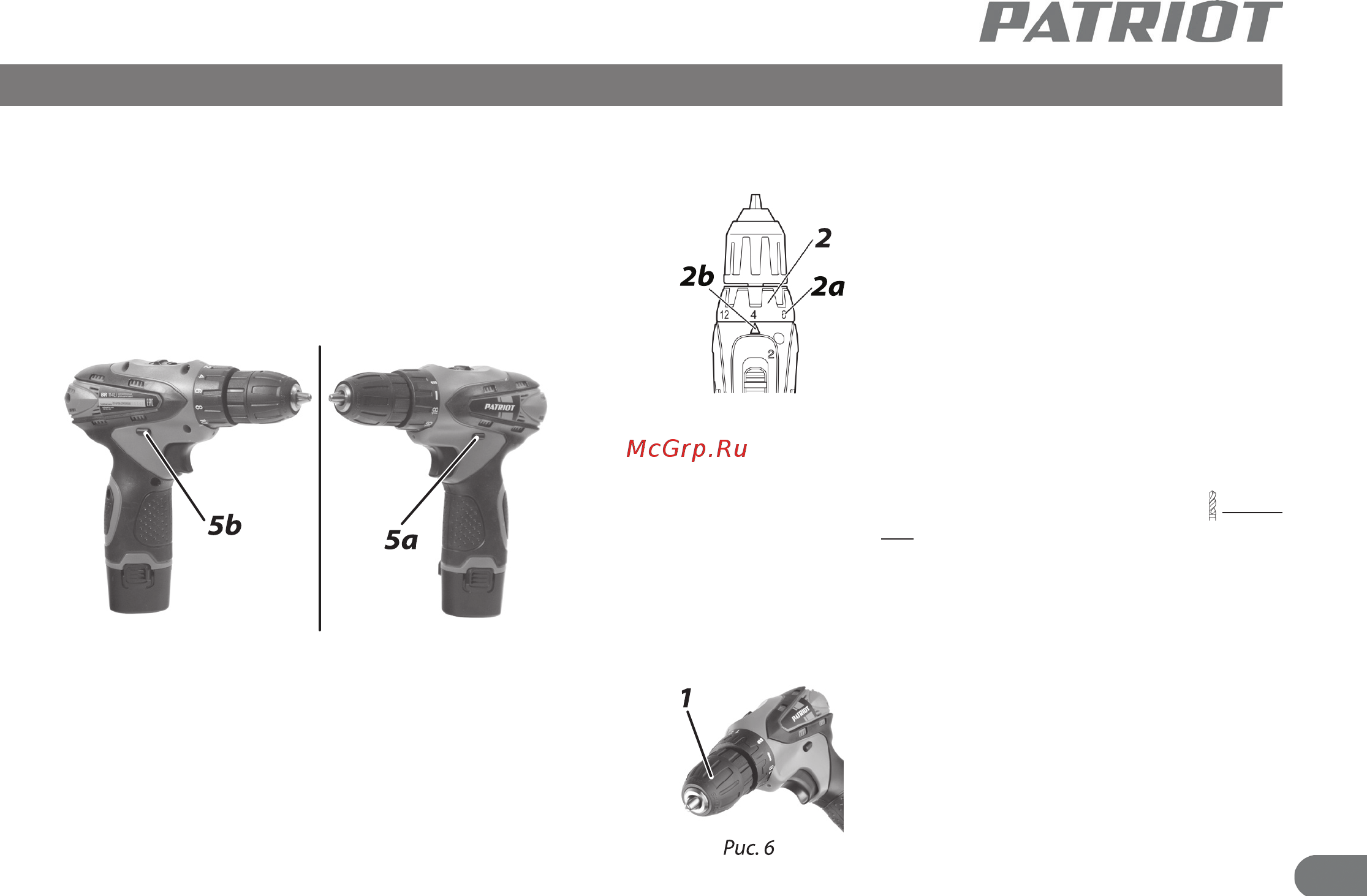

![Patriot BR 104Li [10/15] Руководство по эксплуатации](/views2/1220822/page10/bga.png)
11
Действие реверсивного переключателя
Данный электроинструмент имеет реверсивный переключатель
для изменения направления вращения. Нажмите на рычаг ревер-
сивного переключателя со стороны «A» для вращения по часовой
стрелке или со стороны «B» для вращения против часовой стрел-
ки (Рис. 4). Когда рычаг реверсивного переключателя находится в
нейтральном положении, кнопку включения нажать нельзя.
Примечание! Перед работой проверяйте направление враще-
ния. Пользуйтесь реверсивным переключателем только после
полной остановки инструмента. Если инструмент не использует-
ся, всегда переводите рычаг реверса в нейтральное положение.
Регулировка крутящего момента затяжки (Рис. 5).
Усилие затяжки может быть отрегули-
ровано на одно из 22 положений путем
поворота регулировочного кольца (2)
так, чтобы одна из его градуировок (2а)
совпала со стрелкой (2b) на корпусе ин-
струмента. Для настройки минимального
усилия затяжки совместите цифру 1 с ука-
зателем, для настройки максимального
усилия затяжки - маркировку 22 с указа-
телем. Муфта будет проскальзывать при
различных усилиях затяжки от 1 до 22.
Она разработана таким образом, что не
будет проскальзывать на отметке «свер-
ло». Для того, чтобы определить усилие
затяжки, соответствующее выполняемой работе, перед выполне-
нием работы сначала закрутите пробный шуруп в материал или в
деталь из аналогичного материала.
Установка или снятие отверточной биты или сверла
Поверните втулку (1) (Рис. 6) против часовой
стрелки для открытия зажимных кулачков.
Вставьте сверло в патрон как можно глуб-
же. Поверните втулку по часовой стрелке
для затяжки патрона. Для снятия биты, по-
верните патрон против часовой стрелки.
1. Патрон быстрозажимной (втулка).
РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
5а. Реверсивный переключатель (вращение по часовой стрелке);
5b. Реверсивный переключатель (вращение против часовой стрелке).
Рис. 4
2. Муфта регулировки;
2a. Градуировка;
2b. Указатель.
Рис. 5
