ОПИСАНИЕ СБОРКИ И РАБОТЫ

Установка или снятие блока аккумуляторов

Перед вставкой или снятием блока аккумуляторов всегда отклю-

чайте инструмент. Для снятия блока аккумуляторов, выньте его

из инструмента, нажимая на кнопки с обеих сторон блока (Рис. 2).

Чтобы вставить картридж аккумулятора, совместите переднюю

часть аккумулятора с отверстием гнезда и вставьте на место.

Всегда устанавливайте блок до упора так, чтобы он зафиксиро-

вался на месте с небольшим щелчком. В противном случае акку-

муляторный блок может выпасть из инструмента и травмировать

вас или окружающих. Не прикладывайте усилий при вставке

блока аккумуляторов. Если блок вставляется с трудом, значит, он

вставляется неправильно.

Предупреждение! Перед вставкой блока аккумуляторов в ин-

струмент, всегда проверяйте, что кнопка включения работает

надлежащим образом и возвращается в положение «ВЫКЛ», если

ее отпустить.

Для запуска инструмента просто нажмите кнопку включения (3)

(Рис. 3). Скорость инструмента увеличивается при увеличении

давления на кнопку включения. Отпустите кнопку включения для

остановки.

Включение передней лампы

Предупреждение! Не смотрите на источник освещения и не

допускайте прямого попадания света в глаза.

Нажмите на курковый выключатель для включения подсветки.

Лампа (2) (Рис. 3) будет светиться до тех пор, пока нажат выклю-

чатель.

Примечание! Используйте сухую ткань для очистки грязи с лин-

зы лампы. Следите за тем, чтобы не поцарапать линзу лампы, так

как это может уменьшить освещение.

Действие реверсивного переключателя

Данный инструмент имеет реверсивный переключатель для из-

менения направления вращения. Нажмите на рычаг реверсивно-

го переключателя со стороны A для вращения по часовой стрел-

ке или со стороны B для вращения против часовой стрелки (Рис.

4). Когда рычаг реверсивного переключателя находится в ней-

тральном положении, кнопку включения нажать нельзя.

Предупреждение! Перед работой всегда проверяйте направле-

1. Кнопка включения

2. Блок аккумулятора

1. Втулка

2. Лампа

3. Курковый выключатель

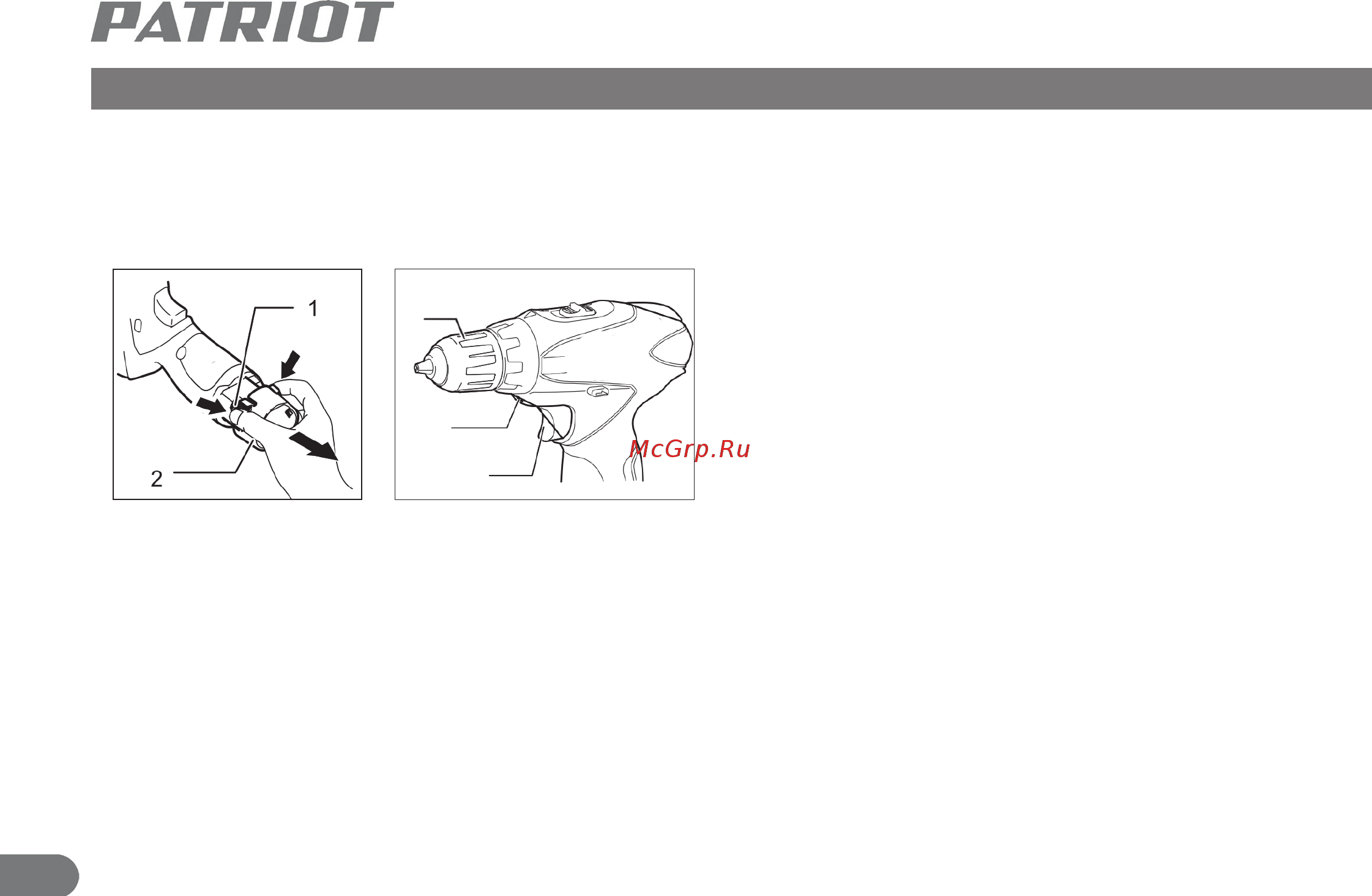

Рис. 2 Рис. 3
