13
ние вращения.
Пользуйтесь реверсивным переключателем только после пол-
ной остановки инструмента. Изменение направления вращения
до полной остановки инструмента может привести к его повреж-
дению. Если инструмент не используется, всегда переводите ры-
чаг реверсивного переключателя в нейтральное положение.
Изменение скорости
Для изменения скорости, сначала отключите инструмент, затем
переведите рычаг переключения скорости в положение «2» для
высокой скорости или в положение «1» для низкой скорости (Рис.
5). Перед эксплуатацией убедитесь в том, что рычаг переключе-
ния скорости установлен в надлежащее положение. Используйте
надлежащую скорость для Вашей работы. Используйте первую
скорость для закручивания различного крепежа и вторую ско-
рость для сверления.
Предупреждение! Всегда полностью переводите рычаг изме-
нения скорости в правильное положение. Если Вы работаете с
инструментом, а рычаг изменения скорости находится посе-
редине между обозначениями «1» и «2», это может привести к
повреждению инструмента.
Не переключайте рычаг изменения скорости при работающем
инструменте. Это может привести к повреждению инструмента.
Регулировка крутящего момента затяжки (Рис. 6).
Усилие затяжки может быть от-
регулировано на одно из 19
положений путем поворота ре-
гулировочного кольца (2) так,
чтобы одна из его градуировок
(3) совпала со стрелкой (1) на
корпусе инструмента. Для на-
стройки минимального усилия
затяжки совместите цифру 1
с указателем, для настройки
максимального усилия затяжки
- маркировку 19 с указателем.
Муфта будет проскальзывать
при различных усилиях затяжки
от 1 до 19. Она разработана таким образом, что не будет про-
скальзывать на отметке «сверло». Для того, чтобы определить
усилие затяжки, соответствующее выполняемой работе, перед
выполнением работы сначала закрутите пробный шуруп в мате-
ОПИСАНИЕ СБОРКИ И РАБОТЫ

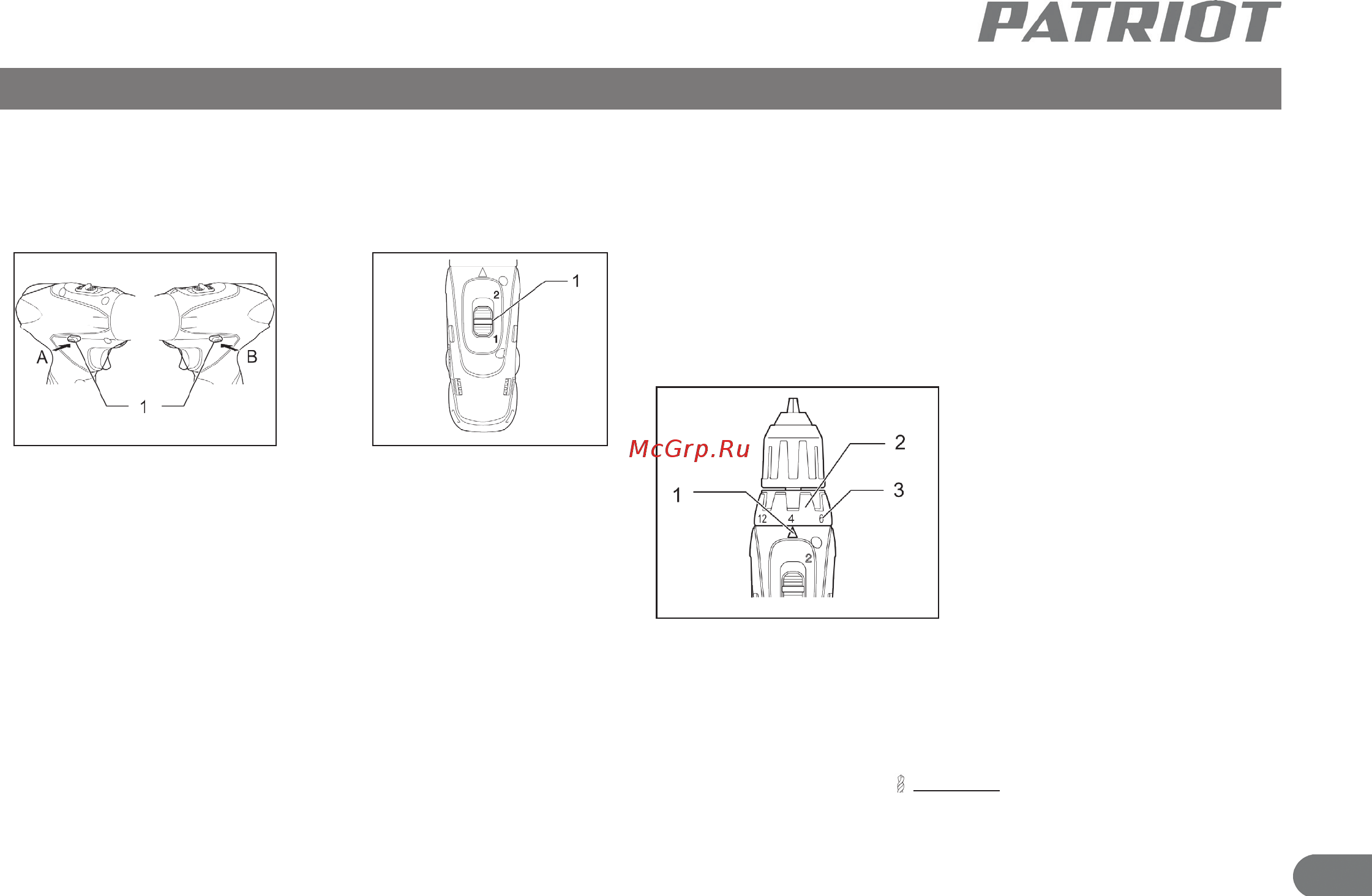

Рис. 4 Рис. 5
Рис. 6
1. Рычаг реверсивного переключателя 1. Рычаг изменения скорости
1. Указатель
2. Регулировочное кольцо
3. Градуировка
