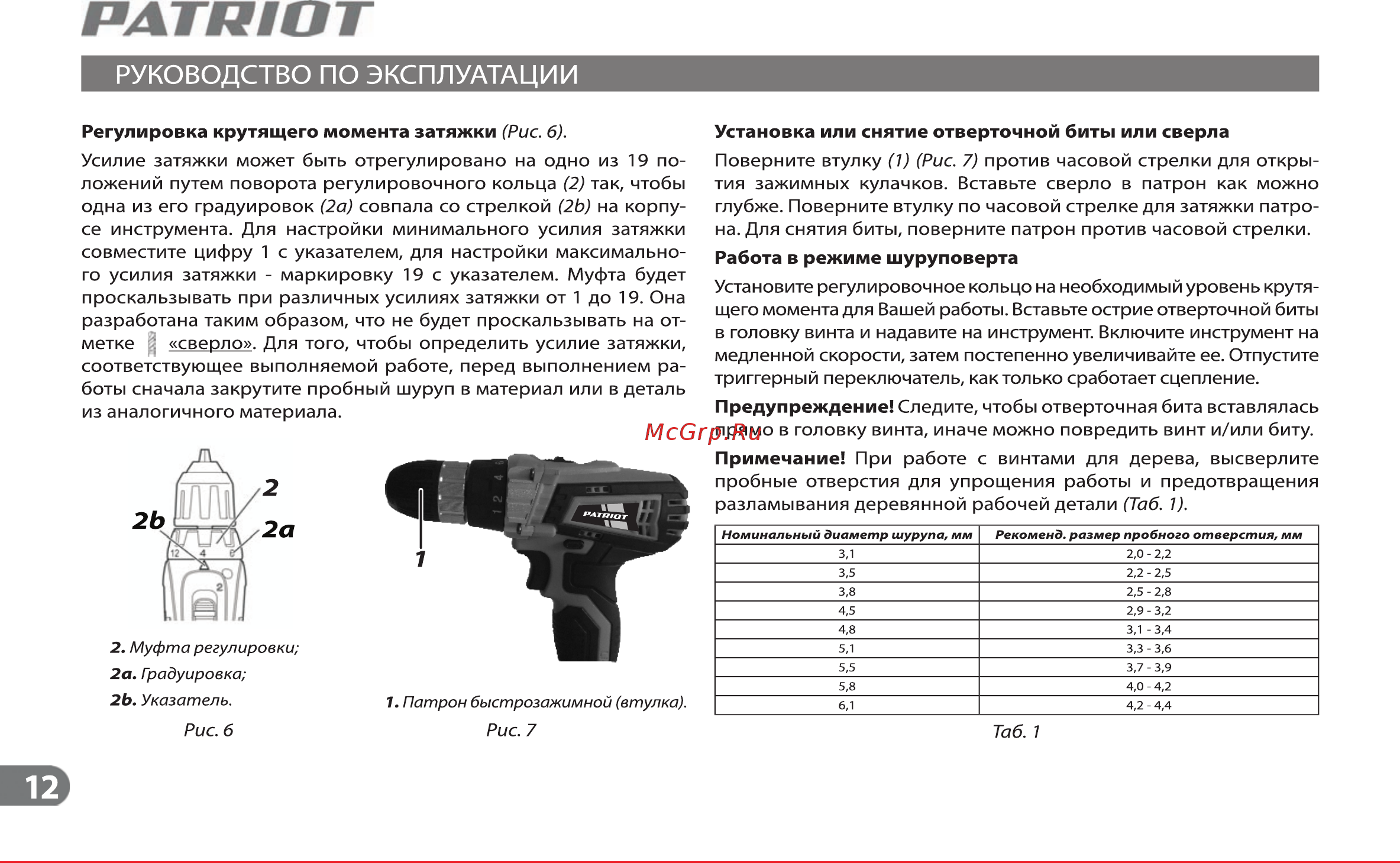

РЛТШОТ РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Регулировка крутящего момента затяжки Рис 6 Установка или снятие отверточной биты или сверла Усилие затяжки может быть отрегулировано на одно из 19 по ложений путем поворота регулировочного кольца 2 так чтобы одна из его градуировок 2а совпала со стрелкой 2Ь на корпу се инструмента Для настройки минимального усилия затяжки совместите цифру 1 с указателем для настройки максимально го усилия затяжки маркировку 19 с указателем Муфта будет проскальзывать при различных усилиях затяжки от 1 до 19 Она разработана таким образом что не будет проскальзывать на от метке й сверло Для того чтобы определить усилие затяжки соответствующее выполняемой работе перед выполнением ра боты сначала закрутите пробный шуруп в материал или в деталь из аналогичного материала Поверните втулку 1 Рис 7 против часовой стрелки для откры тия зажимных кулачков Вставьте сверло в патрон как можно глубже Поверните втулку по часовой стрелке для затяжки патро на Для снятия биты поверните патрон против часовой стрелки Работа в режиме шуруповерта Установите регулировочное кольцо на необходимый уровень крутя щего момента для Вашей работы Вставьте острие отверточной биты в головку винта и надавите на инструмент Включите инструмент на медленной скорости затем постепенно увеличивайте ее Отпустите триггерный переключатель как только сработает сцепление Предупреждение Следите чтобы отверточная бита вставлялась прямо в головку винта иначе можно повредить винт и или биту Примечание При работе с винтами для дерева высверлите пробные отверстия для упрощения работы и разламывания деревянной рабочей детали Таб 1 Номинальный диаметр шурупа мм Рекоменд размер пробного отверстия мм 3 1 2 0 2 2 3 5 2 2 2 5 3 8 2 5 2 8 4 5 2 9 3 2 4 8 3 1 3 4 2 Муфта регулировки 5 1 3 3 3 6 2а Градуировка 5 5 3 7 3 9 5 8 4 0 4 2 2Ь Указатель Рис 6 7 Патрон быстрозажимной втулка Рис 7 предотвращения 4 2 4 4 6 1 Таб 1
