23. Для выполнения тяжелых работ не используйте машины ма-

лой мощности. Применение электроинструмента не по назначе-

нию может привести к возникновению опасной ситуации.

24. Не пытайтесь модифицировать, усовершенствовать электро-

инструмент каким-либо способом. Использование любого аксес-

суара, который не рекомендован, может привести к поломке ин-

струмента и к причинению вреда здоровью.

25. Храните электроинструмент в надежном, сухом и недоступ-

ном для детей месте.

26. Хранение и транспортировку электроинструмента осущест-

вляйте в коробках или кейсах.

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

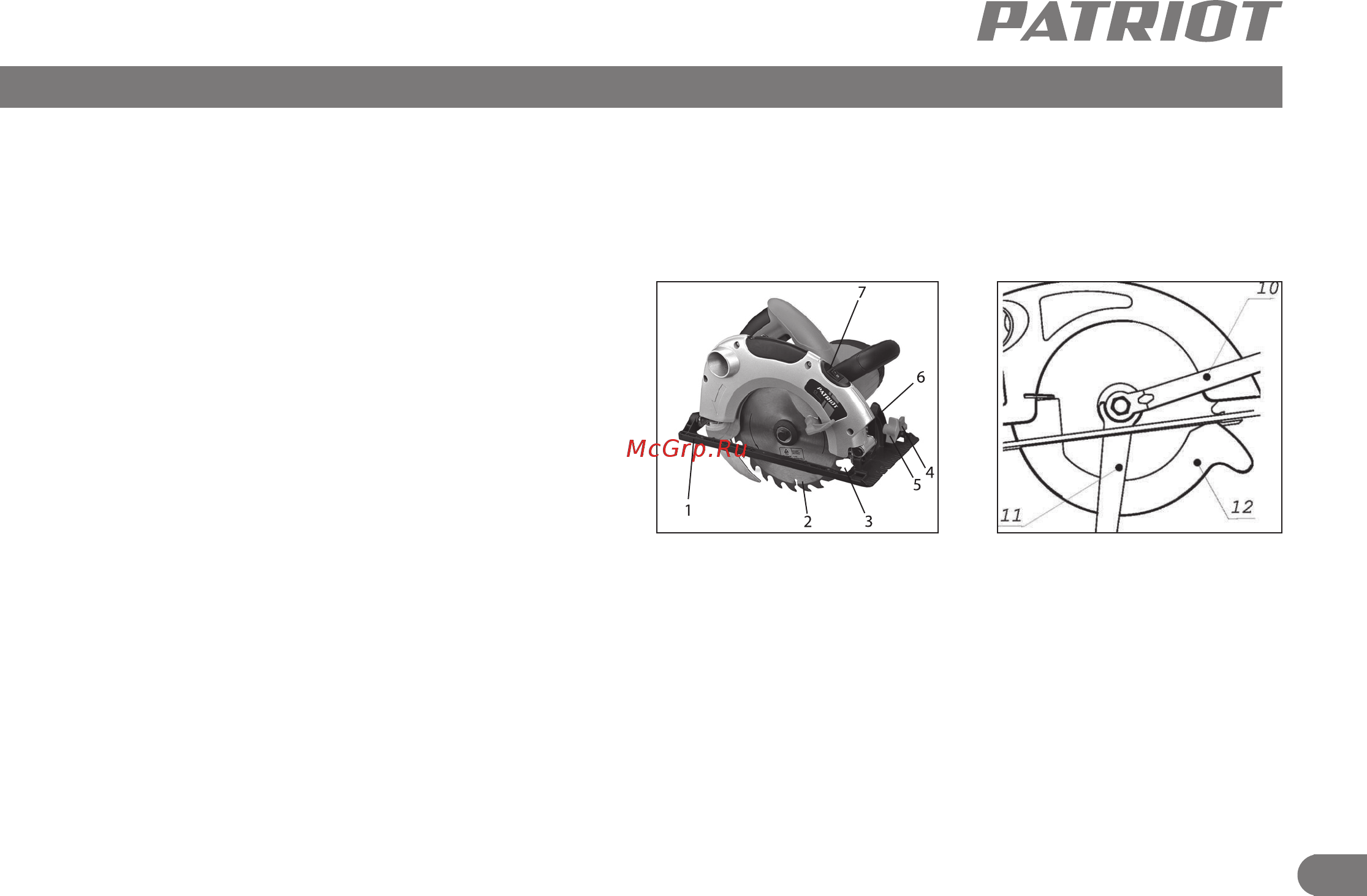

Общий вид циркулярной пилы электрической представлен на

Рис. 1. Перед снятием, либо установкой пильного диска отклю-

чите инструмент от электрической сети, выдернув шнур из сети

питания.

Для снятия/установки пильного диска (2) на шпиндель, зафикси-

руйте его ключом, как показано на Рис. 2 и отверните/закрутите

болт крепления диска. После, отодвинув кожух диска (12), сними-

те / установите пильный диск.

Данная модель пилы дисковой, оборудована блокировкой вклю-

чения, для включения необходимо нажать кнопку (3) (Рис. 1) и

только после этого с помощью выключателя (7) (Рис. 1) осуще-

ствить пуск машины. Установка глубины пропила производится

подъемом/опусканием корпуса пилы относительно основания

пилы (1), контролируется по шкале (15) и фиксируется винтом

(14) (Рис. 3). Глубину пиления нужно установить так, чтобы зубья

пильного полотна выступали из-под заготовки не больше чем на

высоту зуба. Чем меньше выступает зуб, тем ровнее рез.

Для выполнения пропила под углом к поверхности корпус пилы

необходимо установить под углом к основанию пилы (1) (Рис. 1).

Угол наклона контролировать по шкале (6). Фиксация наклонно-

1. Основание

2. Пильный диск

3. Прорезь крепления продольного упора

4. Винт фиксации продольного упора

5. Винт фиксации угла наклона

6. Шкала угла наклона

7. Выключатель

10. Ключ накидной

11. Ключ фиксации вала

12. Кожух диска

Рис. 1 Рис. 2
