NA320/24/32, Работа с инструментом
10
ru

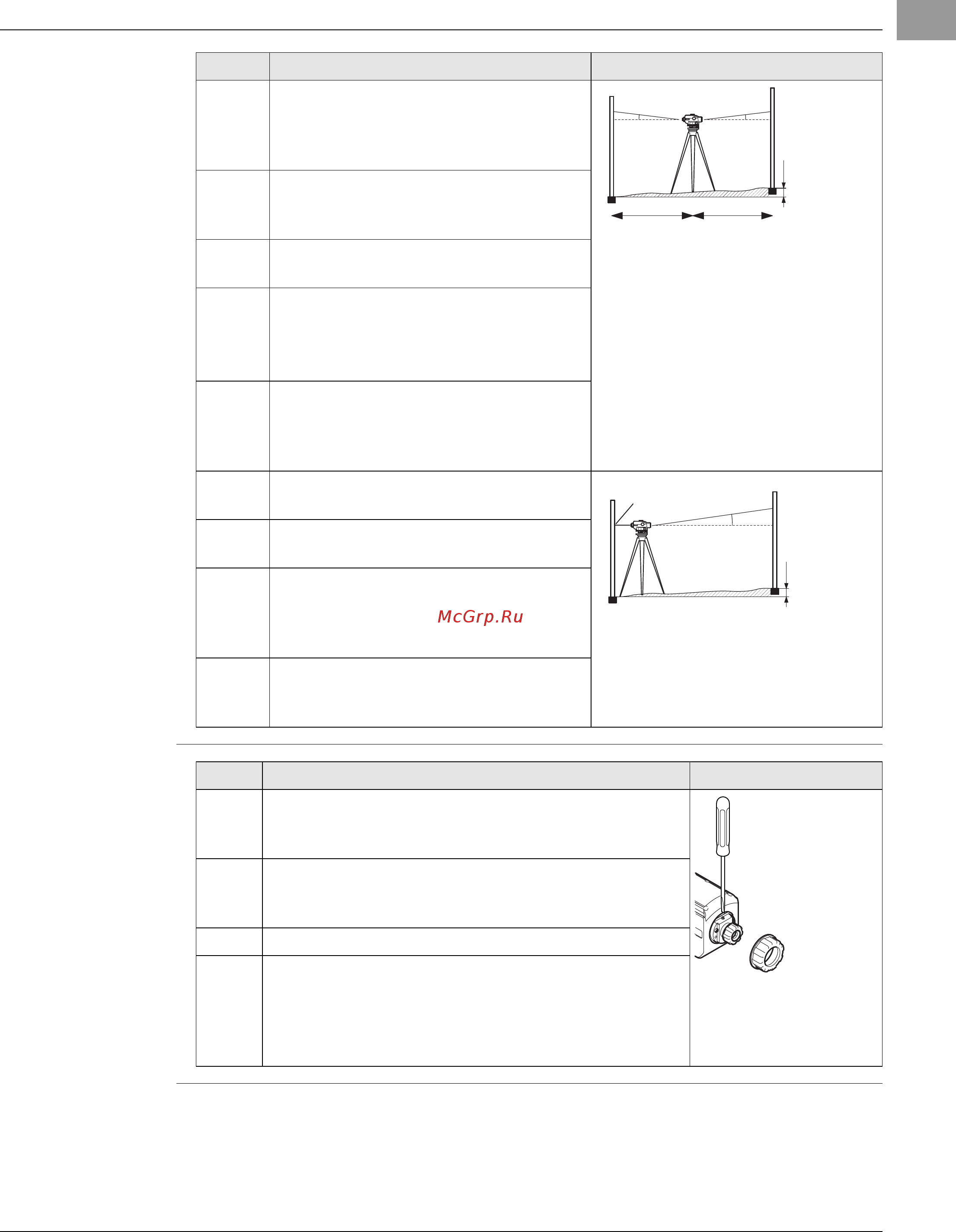

3.2 Проверка и регулировка оси визирования
Проверка оси визи-
рования
Юстировка линии
визирования
Шаг Описание
При расположенном в центре и отре-
гулированном пузырьке круглого
уровня линия визирования должна
быть горизонтальной.
1. Выберите расстояние прибл. 30 м в
пределах местности с умеренным
рельефом.
2. Установите рейки в обеих конечных
точках (A, B).
3. Установите инструмент в точке I
1
(половина расстояния междуAиB,
просто подайте вниз) и отцентрируйте
пузырек.
4. Снимите показания с обеих реек.
Показание на A = 1.832 м
Показание на B = 1.616 м
ΔH=A-B=0.216 м
5. Установите нивелир примерно в1мот
рейки A.
6. Снимите показание с рейки в точке A
(например, 1.604 м).
7. Найдите теоретическое показание
рейки в точке B, напр.,
Показание рейки в точке А - ΔH=
1.604 м - 0.216 м = 1.388 м.
8. Снимите показание с рейки в точке B,
сравните теоретическое и действи-
тельное показания.
dd
A
B
ΔH
H=1.832 H=1.616
δδ
I
1
003993_001
A
B
DH
d
I
2
номинальное
= 1.388
действи-
тельное = 1.604
003994_001_ru
Шаг Описание
Если разница между теоретическим и действи-
тельным показанием составляет больше 3 мм,
линия визирования должна быть отрегулирована.
1. Поворачивайте регулировочный винт, пока
средняя нить не даст требуемые показания (в
примере 1.388 м).
2. Снова проверьте линию визирования.
Перед началом полевой съемки или после
длительных периодов хранения/транспортировки
оборудования проверьте параметры настройки на
месте эксплуатации, указанные в данном Руковод-
стве пользователя.
003995_001
