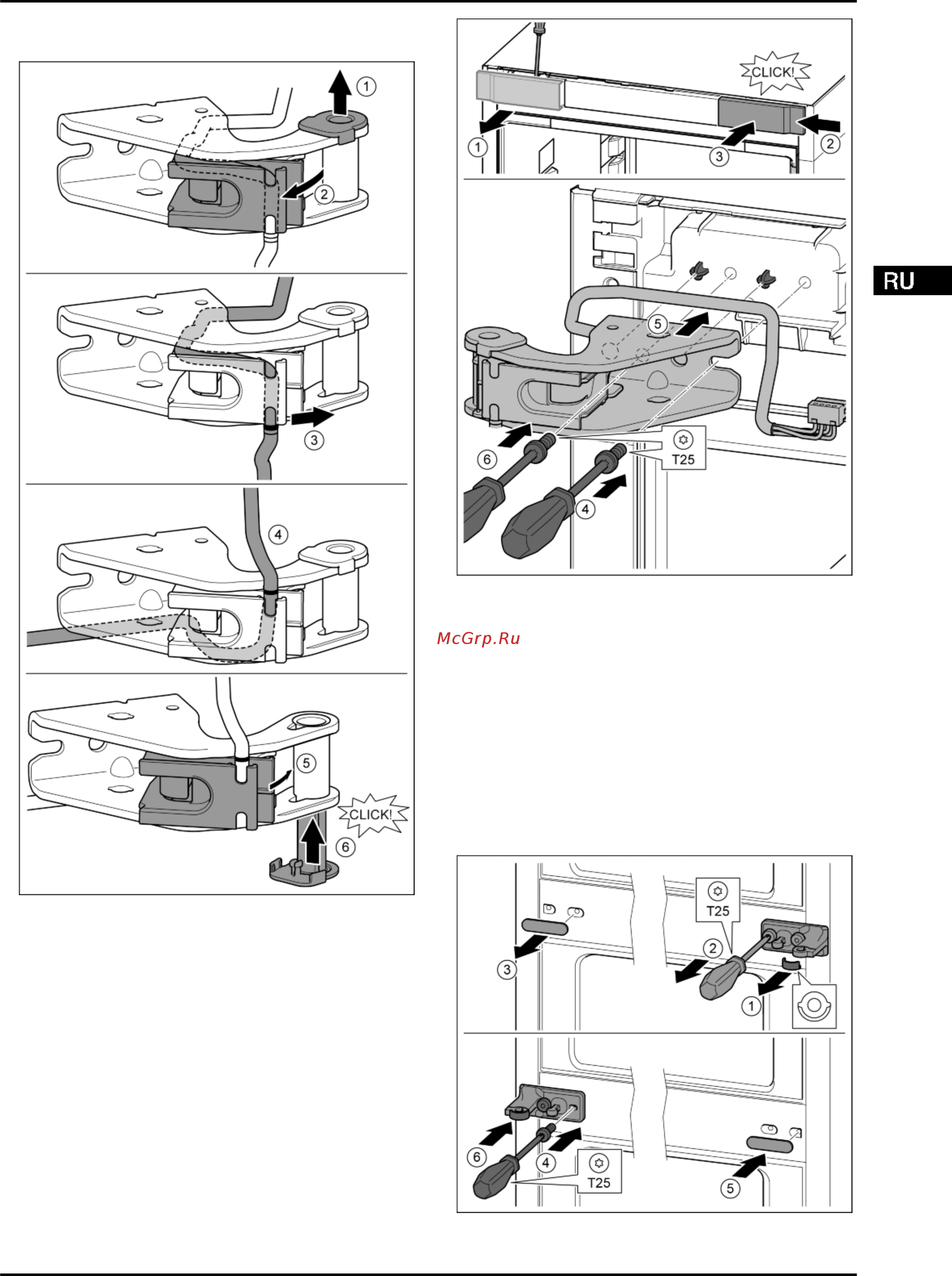

Liebherr cnpes 4358-20 001 [13/34] Перестановка средних опорных деталей

Оба винта выкрутить отверткой Т25.

Приподнять и убрать опорный кронштейн и кабель.

Fig. 25

Опорную втулку вывести из направляющей.

Fig. 25 (1)

Отвести в сторону держатель кабеля.

Fig. 25 (2)

Высвободить кабель из направляющей.

Fig. 25 (3)

Вставить кабель, перевернув его в обратную сторону.

Fig. 25 (4)

При этом маркировка должна находиться на краю

держателя кабеля.

Вернуть держатель кабеля в исходное положение.

Fig. 25 (5)

Установить и зафиксировать опорную втулку с другой

стороны.

Fig. 25 (6)

Fig. 26

Крышку отсоединить с помощью отвертки и убрать в

сторону.

Fig. 26 (1)

Навесить крышку, повернув ее на 180°, справа с другой

стороны.

Fig. 26 (2)

Крышку зафиксировать.

Fig. 26 (3)

Установить винт отверткой Т25.

Fig. 26 (4)

Установить верхний опорный кронштейн.

Fig. 26 (5)

Цапфы находятся в предусмотренных резьбовых отвер-

стиях.

Затянуть винт.

Fig. 26 (4)

Вставить и затянуть винт отверткой Т25.

Fig. 26 (6)

4.3.7 Перестановка средних опорных

деталей

Fig. 27

Снять шайбу.

Fig. 27 (1)

Ввод в работу

* Наличие в зависимости от модели и комплектации 13
