Настройка BIOS
Общие Сведения

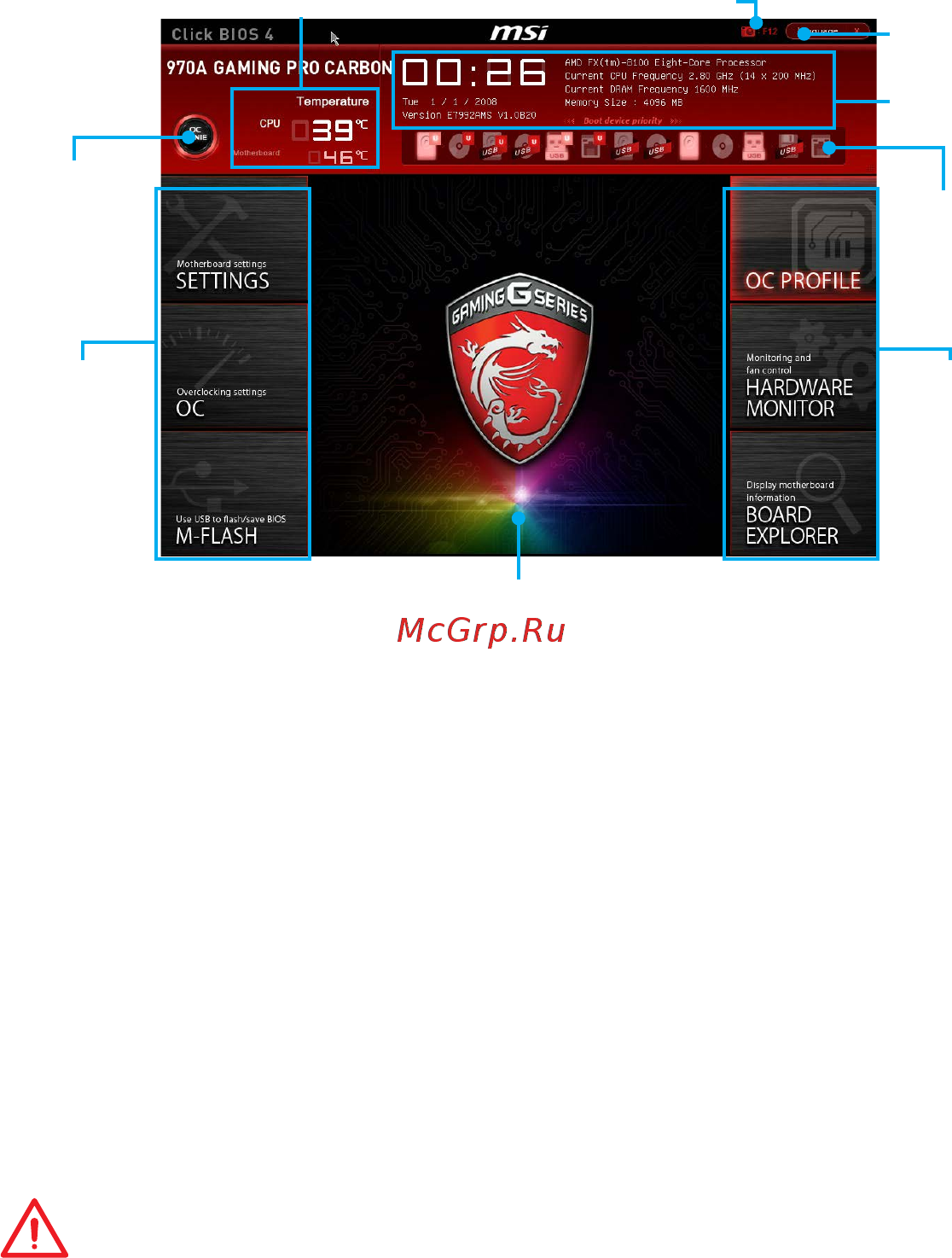

После входа в BIOS отображается следующий экран.
Температура
Информация
о системе
Приоритет
загрузочных
устройств
Выбор меню
BIOS
Язык
Кнопка
Virtual OC
Genie
Скриншот
Экран меню
Выбор меню
BIOS
y Выбор меню BIOS - доступны следующие опции:
SETTINGS - в данном меню представлены настройки чипсета и
загрузочных устройств.
OC - позволяют регулировать частоту и напряжение. Увеличение частоты
приводит к увеличению производительности.
M-FLASH - позволяет выбрать метод обновления BIOS с USB флэш-диска.
OC PROFILE - позволяет управлять профилями разгона.
HARDWARE MONITOR - позволяет установить скорость работы
вентиляторов и производить мониторинг напряжений системы.
BOARD EXPLORER - предоставляет информации об установленных
устройствах на материнской плате.
y Кнопка Virtual OC Genie - включает или выключает OC Genie, при нажатии
кнопки. Данная кнопка мигает при включении. Включение функции
OC Genie приводит к автоматическому разгону с оптимизированным
профилем MSI.
Внимание!
Мы рекомендуем не делать никаких изменений в меню OC и не загружать
значения по умолчанию после включения функции OC Genie.
y Экран меню - отображаются настройки BIOS и дополнительная информация.
y Приоритет загрузочных устройств - вы можете переместить инонку
устройства для изменения приоритета загрузки. Приоритет загрузки
устанавливается слева направо, от высокого к низкому.
y Информация о системе - показывает время, дату, модель процессора, его
частоту, частоту памяти, объем памяти и версию BIOS.
y Язык - позволяет выбрать язык интерфейса настроек BIOS.
y Скриншот - нажмите на эту вкладку или клавишу F12, чтобы сделать
скриншот и сохранить его на флэш-диск USB (только FAT/ FAT32).
y Температура - показывает температуру процессора и материнской платы.
