-6-
Инструкции по установке
ПРИМЕЧАНИЕ: Обратите внимание на расположение ча-
стей патрубка раковины - так они были правильно собраны
на заводе.
А. Разберите патрубок раковины, поворачивая крепежное
кольцо влево (по часовой стрелке) и удалите его.
Б. Поднимите крепежное кольцо в направлении верхней
части патрубка раковины. Снимите монтажную опору и кре-
пежное кольцо. Вы можете попробовать установить мон-
тажную опору на этом этапе, прежде чем придется лезть
под раковину.
С. Отверните опорное кольцо с патрубка раковины и уда-
лите волокнистую прокладку, после чего останется только
резиновая прокладка.
D. Резиновая прокладка используется вместо замазки
для моек из нержавеющей стали. Также, она может по-
надобиться для некоторых железных раковин.
E. Если не используется замазка, вставьте патрубок рако-
вины через резиновую прокладку в отверстие раковины. Не
поворачивайте патрубок после его установки.
F. При использовании замазки вместо прокладки под па-
трубком раковины должно образоваться уплотнительное
кольцо. Вставьте патрубок в отверстие раковины, потяните
вниз и выдавите лишнюю замазку. В нижней части ракови-
ны обрежьте лишнюю замазку заподлицо с нижним краем
отверстия раковины.
G. В нижней части раковины добавьте
волокнистую прокладку на открытый
патрубок раковины. Накрутите опорное
кольцо на раковину по стрелкам и за-
тягивайте до тех пор, пока не зафикси-
руете патрубок. В этот момент вы можете вставить пробку
в раковину и залить ее водой, чтобы проверить фланцевое
уплотнение раковины.
H. Поместите монтажное кольцо над патрубком раковины
и удерживайте его на месте во время установки монтаж-
ной опоры (широкой стороной вниз).
Убедитесь, что аз на внутренней сто-
роне монтажной стойки перекрывает
край патрубка раковины. Надавите
пальцами на монтажную опору и про-
верьте ее прочность. Не надавливайте слишком сильно.
Когда монтажная опора креп-
ко зафиксирована, монтажное
кольцо можно оттянуть и по-
вращать.

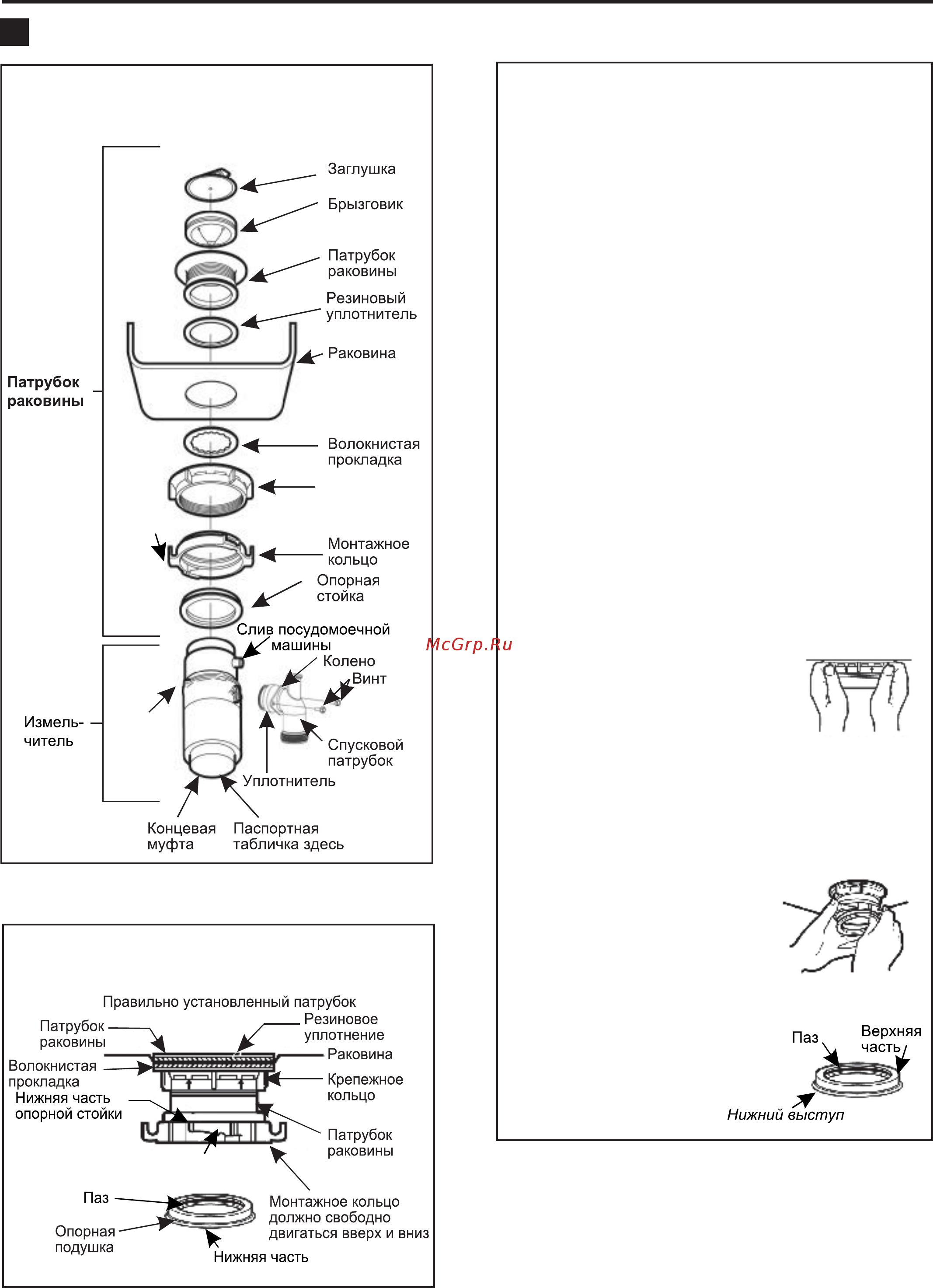

КОМПОНЕНТЫ
УСТАНОВКА ПАТРУБКА НА РАКОВИНУ
(полностью прочтите перед установкой)
1 УСТАНОВКА ДЕТАЛЕЙ
Опорное
кольцо
Hopper
Tigh te ning
Ears
Open Area
No Obstruction
