Redbo ExpertTig-200 [7/13] Рисунок 1 расположение основных элементов на лицевой и тыльной сторонах сварочного аппарата expert tig 200

Руководство пользователя. ООО «Редбо». 140060, Г. Люберцы, Октябрьский проспект д. 112, корп. 1.

Телефон +8 495 972-94-59

WWW.REDBO.SU

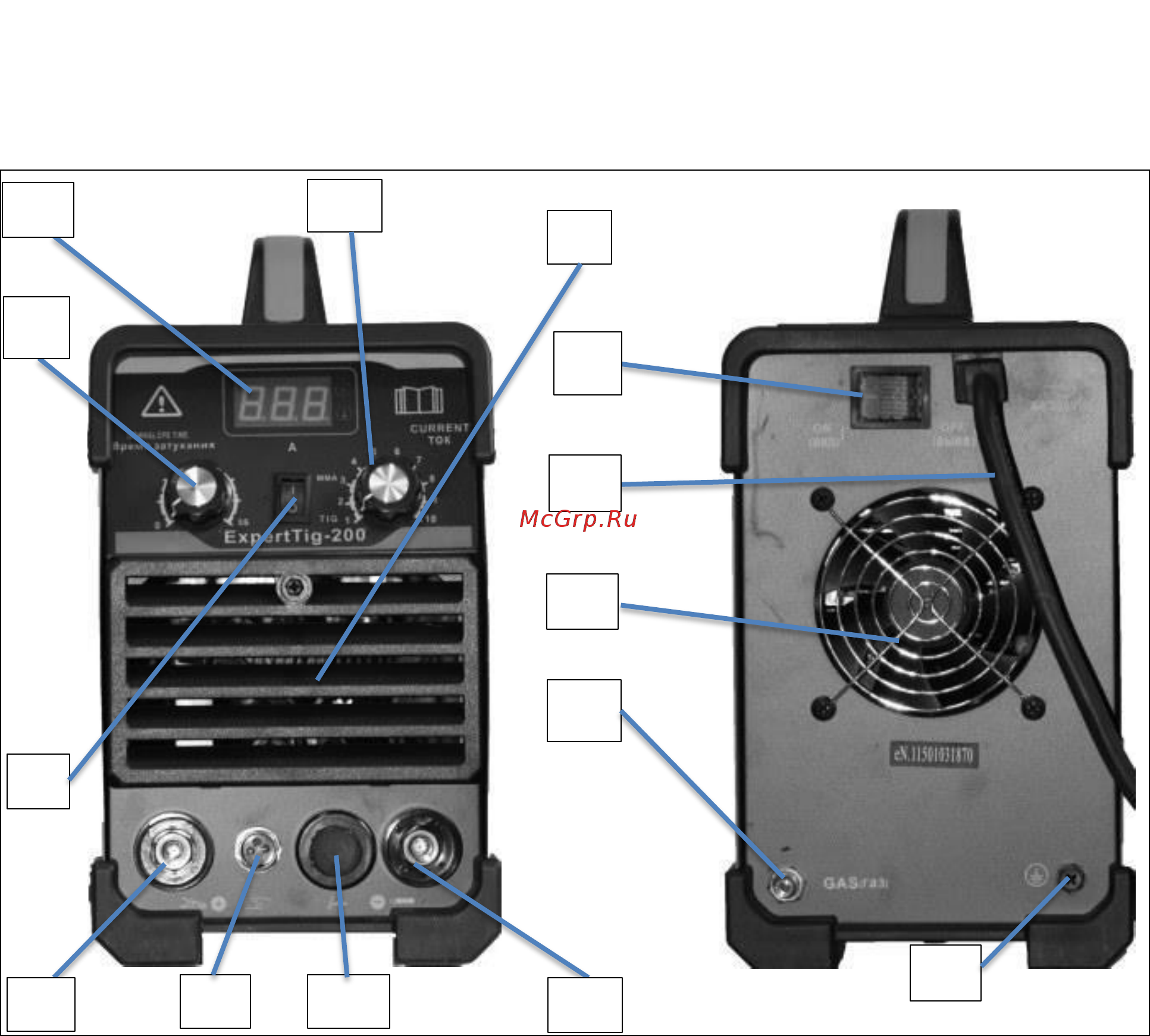

Рисунок 1.2 Расположение основных элементов на лицевой и тыльной сторонах

сварочного аппарата EXPERT TIG 200

1. Регулятор времени затухания дуги

2. Многофункциональный индикатор тока, напряжения

3. Регулятор времени продувки газом

4. Решетка системы охлаждения

5. Сетевой выключатель

6. Сетевой кабель

7. Решетка вентилятора системы охлаждения

8. Коннектор подключения шланга подачи газа

9. Коннектор сварочного кабеля отрицательной полярности

10. Разъем подключения кабеля управления для TIG горелки

11. Разъем подключения TIG горелки

12. Коннектор сварочного кабеля положительной полярности

13. Переключатель типа сварки MMA/TIG

14. Место крепления кабеля заземления
